汽车飞轮电池储能系统示教板QY-XNY93

    文章来源:

  • 产品名称:汽车飞轮电池储能系统示教板QY-XNY93
  • 产品型号:QY-XNY93
  • 产品价格:45000元

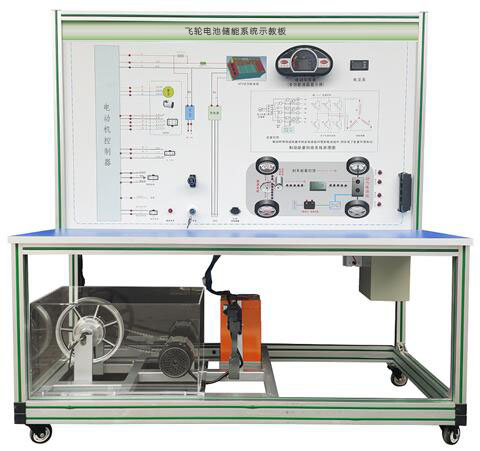

汽车飞轮电池储能系统示教板QY-XNY93(图1)

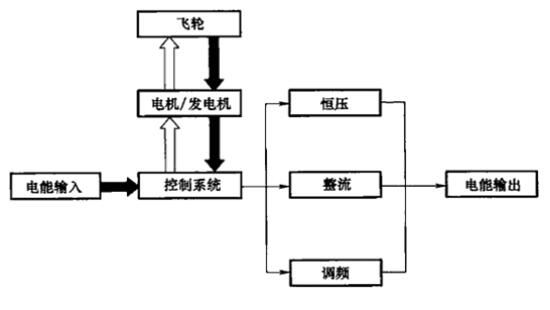

     QY-XNY93飞轮电池储能系统示教板


一、产品功能
实训台采用真实的飞轮电池系统实物为基础,可真实动态模拟展示飞轮电池系统的组成结构和工作过程。适用于各院校对《新能源汽车与电力电子技术》飞轮电池储能系统的教学需要。
二、功能特点
1.设备展示飞轮电池储能系统的基本原理,可动态模拟飞轮电池储能系统在不同工况下的运行状态。
2.原理面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘的面板打印有彩色原理示意图且安装检测端子。
3.安装点火开关、工况开关、加速装置、飞轮装置、控制器、工作电源、输出电源装置等,并辅以发光二极管进行系统流向的动态指示。
 4. 设备框架采用40mm×40mm和40mm×80mm一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装25mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
 5.设备采用动力电池电源供电,动力电池安装车载充电器与充电口,直流电源有防短路功能。
 6.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。
 7.安装安全保护装置:急停开关、机械式电源总开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
1.充电电源:交流220V±10% 50Hz
2.工作温度:-40℃~+50℃
3.外形尺寸:1600×650×1700mm(长×宽×高)
4.工作温度:-40℃~+50℃
5.锂电池:48V20AH
6.充电器:48V3A
7.移动脚轮:100*60mm
四、基本配置(每台)

序号
名称
主要部件、器件及规格
数量
1
检测面板柜
检测原理面板,尺寸1548mmx940mm
1
2
设备架
安装移动脚轮,尺寸1600mmx650mmx1700mm
1
3
电机控制器
配套
2
4
飞轮带驱动电动机
48V/500W
1
5
运转惯性模拟电动机
500W/48V
1
6
电流表
30A
1
7
加速踏板
电子式
1
8
DC/DC变换器
配套
1
9
动力电池组
36V
1
10
操作开关
点火开关、档位开关、刹车开关等
1套
11
飞轮带驱动轮轴
配套
1
12
驱动轴套/链条
配套
1
13
其他
继电器盒、保险丝盒等
1套
14
能量流向指示灯条
12V,闪烁灯条
1套
15
保修卡与合格证
配套
1
16
教师手册
配套
1
17
电动车仪表
多功能显示屏
1
18
车载充电器与充电口
配套
1
19
电路故障设置与排除装置
配套
1
