- 产品名称：双燃料混合动力汽车发动机实训台(柴油)QY-XNY97
- 产品型号：QY-XNY97
- 产品价格：

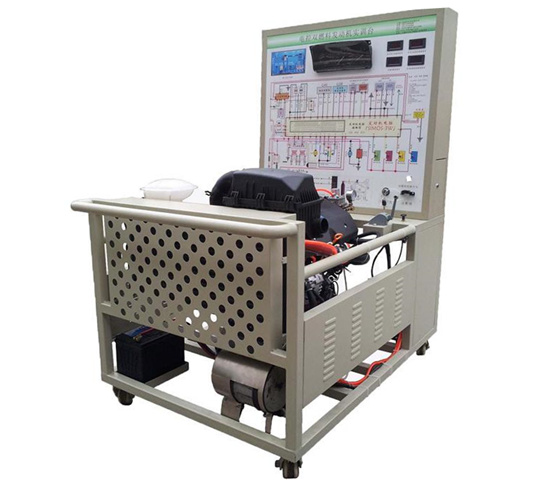

双燃料混合动力汽车发动机实训台(柴油)QY-XNY97
文章来源：
一、设备简介
QY-XNY97设备采用翻新五十铃4JB1双燃料混合动力柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示双燃料混合动力柴油发动机的组成结构和工作过程。
适用于各类院校对汽车发动机和维修实训的教学需要。
二、功能特点
1.真实可运行的双燃料混合动力柴油发动机，充分展示双燃料混合动力柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图（包括发动机电气电路与燃料控制ECU系统）；学员可直观对照电路图和燃气混合动力柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表与燃气转换开关，可实时显示发动机转速、水温、机油压力灯、燃气存储量、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。发动机在怠速状态时，只有燃油工作；在加速状态时，油气混合同时工作，在负荷加大时，燃气量变大。
6.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
| 2 | 组合仪表 | 套 | 1 | |
| 3 | 点火开关 | 个 | 1 | |
| 4 | 燃气转换开关 | 配套 | 个 | 1 |
| 5 | 燃气控制装置 | 配套 | 套 | 1 |
| 6 | 双燃气混合动力柴油发动机总成 | 五十铃4JB1，翻新 | 套 | 1 |
| 7 | 燃料气瓶 | 配套,5KG | 个 | 1 |
| 8 | 燃油箱 | 10L | 个 | 1 |
| 9 | 油门控制装置 | 配套 | 套 | 1 |
| 10 | 进、排气管 | 原车 | 套 | 1 |
| 11 | 水箱(含保护罩) | 配套 | 套 | 1 |
| 12 | 冷却风扇 | 配套 | 套 | 1 |
| 13 | 蓄电池 | 12V | 台 | 1 |
| 14 | 继电器 | 含：起动继电器等各类运行继电器 | 套 | 1 |
| 15 | 保险丝盒 | 配套 | 个 | 1 |
| 16 | 电源总开关 | 50A | 个 | 1 |
| 17 | 故障模拟系统 | 配套 | 套 | 1 |
| 18 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
| 19 | 教师手册 | 配套 | 套 | 1 |
| 20 | 合格证与保修卡 | 配套 | 套 | 1 |
