- 产品名称：新能源电动车电机驱动桥系统教学设备QY-XNY123
- 产品型号：QY-XNY123
- 产品价格：

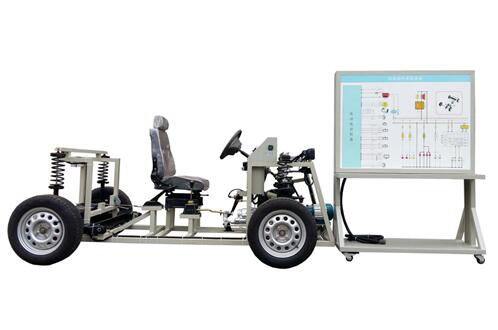

新能源电动车电机驱动桥系统教学设备QY-XNY123
文章来源：
一．产品简介
QY-XNY123设备使用特制的车架底盘及全套电动车电机驱动桥系统研制而成（地面可真实行驶）,采用全新纯电动车电机驱动系统实物为基础，由师生自由搭接实训平台。适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。动手搭接好后,整套装置可实现正常启动、前行、后退、加速、充电等基本工况，演示了纯电动汽车动力系统的工作特点。
二、功能特点
1.搭接好后,路面上真实可运行的纯电动电机驱动系统，充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备开放式设计,真实器件可自由搭接。
4.电动动力系统台架采用钢制框架式结构，整体结构坚固。
5.设备上配置相应的指示仪表，便于过程监控电动动力系统的状态。
6.器件外标注器件名字，方便教学开展。
7.整套实训装置由电动动力系统台架和控制系统台架两大部分组成，两者之间通过专用航空插头进行连接。
三、技术规格
1.工作电源：72V
2.电机:72V3KW
3.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
约120cm×80cm×150cm(动力系统台架)
检测面板1240*600*1700mm(控制系统台架)
四、实训项目
1.纯电动动力系统启动工况检测
2.纯电动动力系统前进工况检测
3.纯电动动力系统后退工况检测
4.纯电动动力系统停止工况检测
5.纯电动动力系统充电工况检测
6.纯电动动力系统综合故障检测
7.师生自由搭接电动车创新实训
五、基本配置（每台）
| 序号 | 名 称 | 主要部件、器件及规格 | 数量 |
| 1 | 电动车车架 | 全套底盘附件等 | 1 |
| 2 | 控制系统台架 | 冷板冲压结构，安装检测面板，尺寸1240mm×600mm×1700mm | 1 |
| 3 | 电路故障设置与排除装置 | 配套 | 1 |
| 4 | 仪表系统 | 配套 | 1 |
| 5 | 电动汽车控制器 | 配套 | 1 |
| 6 | 电动汽车电动机 | 配套 | 1 |
| 7 | 加速踏板 | 电子式 | 1 |
| 8 | DC/DC变换器 | 配套 | 1 |
| 9 | 动力电池组 | 配套 | 1 |
| 10 | 操作开关 | 点火开关、档位开关等 | 1 |
| 11 | 其他附件 | 继电器盒、保险丝盒等 | 1 |
| 12 | 前桥悬挂机构 | 配套 | 1 |
| 13 | 后桥悬挂机构 | 配套 | 1 |
| 14 | 方向盘、转向柱、万向节、方向机、转向拉杆 | 配套 | 1 |
| 15 | 车轮 | 配套 | 3 |
| 16 | 刹车系统 | 配套 | 1 |
| 17 | 驻车装置 | 配套 | 1 |
| 18 | 照明灯系统 | 配套 | 1 |
| 19 | 电动车充电器 | 配套 | 1 |
| 20 | 电动车充电器插口及附件 | 配套 | 1 |
| 20 | 保修卡与合格证 | 配套 | 1 |
| 21 | 教师手册 | 配套 | 1 |
| 22 | 搭接电动车附件与工具 | 配套 | 1 |
