电动汽车电机控制系统实训台三种电机QY-XNY130

    文章来源:

  • 产品名称:电动汽车电机控制系统实训台三种电机QY-XNY130
  • 产品型号:QY-XNY130
  • 产品价格:

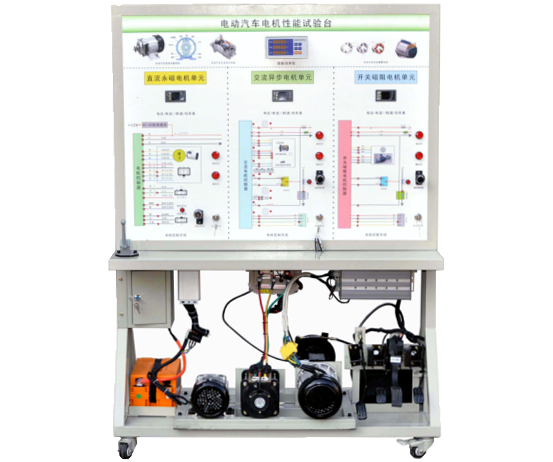

QY-XNY130电动汽车电机控制系统实训台三种电机

一、产品简介
QY-XNY130电机性能试验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机(直流永磁、交流异步、开关磁阻)、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。
二、功能特点
1、设备可以模拟电动汽车在匀速,加速,减速,上坡,下坡状况下电机的状态,操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数,如电压,电流,扭矩,转速,功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩,转速,功率的变化曲线,可以直观的显示这几项参数在电机加速,减速过程中的变化情况。
4、设备安装有故障考核装置,可以对线路进行故障设置,训练学生排除线路故障的能力,同时老师可以用设备对学生的能力进行考核。
三、实训项目
1.电动汽车用直流永磁电机,在车辆匀速/加速/减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
2.电动汽车用交流异步电机,在车辆匀速/加速/减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
3.电动汽车用开关磁阻电机,在车辆匀速/加速/减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
10.电机不转动情况的故障分析及排除。
四.基本配置(每台)

序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 点火开关 配套 3
3 锂电池组 配套 2
4 纯电动车直流永磁电机 48V1KW 1
5 纯电动车交流异步电机 60V1KW 1
6 纯电动车开关磁阻电机 48V1200W 1
7 电机控制器 与电机配套 3
8 车载充电器与充电接口 与电池配套 1
9 DC-DC转换器 48V转12V 1
10 档位开关 电动车专用 3
11 油门控制装置 电动车专用 3
12 直流接触器 DZ47 1
13 电源总开关 配套 3
14 转速表、扭矩表、功率表 配套 1
15 电压表 直流数显电流表 功率表 配套 1
16 电机扭矩/功率/转速等测试装置 配套PC软件 1
17 移动台架 1240×600×1700mm(带自锁脚轮装置) 1
18 保险丝盒 配套 1
19 保修卡/合格证 配套 1
20 教师手册 配套 1
21 故障模拟与排除装置 配套 1
