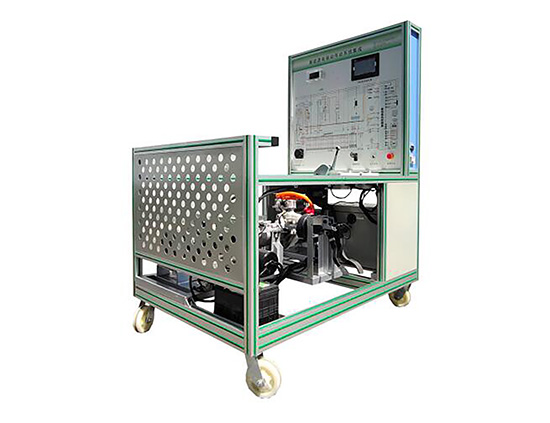

新能源电机驱动传动系统实训台

    文章来源:

  • 产品名称:新能源电机驱动传动系统实训台
  • 产品型号:QY-XNY146
  • 产品价格:78000

一.产品简介
选用纯电动车交流异步电机与控制器、智能工况模拟系统、锂电池及管理系统(BMS)、仪表、传动系统、电子真空液压制动系统、模拟加载控制器、加载器、教学板等真实器件制作的实验实训台架,可完成动力驱动系统相关的实验实训内容。适合于各类院校对电驱动传动系统、锂电池及管理系统(BMS)等系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.功能特点
1.驱动系统组装后,真实可运行的新能源电驱动传动系统集成,充分展示各主要零部件结构组成和控制逻辑原理、系统工作过程。
2.锂电池及管理系统(BMS):动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与带CAN通讯的车载充电机等进行信息交互。
3.纯电动汽车动力电池包(动力电池:单体磷酸铁锂电池3.2V50Ah,共24节串联),电池管理系统包含:电压与温度及电流采集模块、主控模块等,主控模块通过CAN网络与其他模块通讯,直观了解动力电池PACK技术。
4.动力电池包、霍尔电流传感器、充电继电器、放电继电器、预充继电器、总正继电器、总负继电器均设有检测端口,可实时检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
5.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),与车载充电机CAN通讯,通过BMS控制车载充电机工作,估算SOC(荷电状态)等。
(1)具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
(2)具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。
(3)具有SOC估算功能。
(4)具有充放电控制功能。
(5)具有被动均衡管理功能。
(6)系统开关无源机械触点。
6.动力电池包显示器(7寸触摸屏)安装在面板上,可以观察充放电过程各项参数(显示每节动力电池实时电压与实时温度、放电与充电工况、母线电流、绝缘工况等电池管理信息),可展示动力电池包充放电过程控制逻辑和主要部件参数变化规律。(配套可正常运行操作的BMS上位机检测标定软件)。
7.采用纯电动车电驱动传动系统(包含电机与控制器、单级变速器、电子真空液压制动、传动等系统)真实器件制作,可实现电动车电力驱动系统功能性测试实验实训,包括高低速控制、刹车、前进功能、后退功能、充电功能、互锁功能、模拟加载负载调节等。
8.实现电动车电力驱动系统功能性测试实验实训。包括三相绕组直流电阻、相间绝缘、对地绝缘、过载能力、机械特性等。
9.实现电动车电力驱动系统实时监控实验实训,通过上位机软件可展示电机在车辆匀速、加速、减速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
10.智能工况模拟系统系统:模拟负载变化采用可调张力控制器进行切换,模拟电动车行驶的不同工况(启动、怠速、匀速、加速、减速、停车及爬坡等)。
11.电机控制器与BMS控制单元具有诊断接口,通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、制动能量回馈电流电机温度、电机扭矩、电子油门开度、母线端电压/电流,电机控制器输出端电压/电流、制动能量回收等工作状态;电池组电压值、充放电流、温度等)与故障内容
12.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。
13.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。
14.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
15.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点15个。
16.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动
17.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。
18.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三.技术规格
1.外形尺寸(mm):1500×1000×1700(长×宽×高)
2.面板外形尺寸(mm):948×898mm(长*宽)
3.移动脚轮:100*60mm
4.工作温度:-40℃~+50℃
5.充电输入电源:AC220V±10%50Hz;
6.辅助蓄电池:12V45AH;
7.动力电池类型:磷酸铁锂动力电池(单体电池3.2V50AH,24串
8.电池组管理系统(BMS):带CAN通讯;
9.动力电池包显示屏:7寸触摸屏;
10.高压大电流继电器:线圈电压:12VDC,最大额定工作电压:1000VDC,额定电流:400A;
11.交流异步电机驱动系统:5KW72VDC,16Nm,3000r/min,防护等级:IP54,自然风冷;
12.变速箱:两级斜齿轮传动,总减速比1:16.7;运行噪音小于70分贝;
13.模拟负载装置:磁粉制动器:PBS-50(带可调张力控制器),额定转矩:50N.m;
四.实训项目
1.动力电池包PACK组装和连接方法,磷酸铁锂动力电池包结构与原理,动力电池包常见故障判断和修理方法;
2.高压大电流继电器内部结构和原理,高压大电流继电器测量,高压大电流继电器常见故障和更换方法;
3.霍尔电流传感器测量,霍尔电流传感器常见故障和更换;
4.手动维修开关结构原理功能;高压系统操作安全注意事项,高压连接器插拔方法。
5.高压互锁结构原理功能;
6.车载充电机工作原理和引脚定义,车载充电机常见故障和更换;
7.DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换;
8.电池管理系统BMS结构原理功能;
9.电机驱动系统结构原理功能,电机驱动系统测量,电机驱动系统常见故障和排除方法;
10.电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换;
11.电动真空泵工作原理和引脚定义,电动真空泵常见故障和更换,真空压力传感器模块工作原理和引脚定义,真空压力传感器模块常故障和更换方法;
12.刹车能量回收系统结构原理功能;
13.电机在车辆匀速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
14.电机在车辆加速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
15.电机在车辆减速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
16.电机不转动情况的故障分析及排除。
五.基本配置
磷酸铁锂动力电池包及管理系统(带CAN通讯,含24单体电池,放电继电器,充电继电器,预充继电器,预充电阻,霍尔电流传感器,维修开关,保险,充电接口,放电接口,低压控制接口,动力电池采集模块,BMS电池管理系统主控模块,7寸液晶显示屏)、驱动电机及运行部分、电子油门总成、换挡机构总成、仪表(带CAN通讯)、变速箱、左右传动轴、左右前轮碟刹、磁粉制动器(左右)、手动张力控制器,助力器带泵总成,真空泵总成、电动真空助力刹车系统、真空压力传感器、真空罐总成、国标充电插口与充电枪、车载充电机(带CAN通讯)、DC-DC模块、故障设置系统、辅助蓄电池(12V45AH)、蓄电池断电开关、急停开关、上位机软件及数据线(电机与电池控制单元)、一体化全铝合金型材搭建的移动台架(1500×1000×1700mm ,带自锁脚轮装置,带安装检测端子的原理面板948×898mm)、故障考核系统、设备操作说明书。
