初级维修电工实训平台

    文章来源:

  • 产品名称:初级维修电工实训平台
  • 产品型号:QY-WX085
  • 产品价格:

一、概述
初级维修电工实训平台采用模块化设计,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃
3.装置容量:<1KVA
4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸:1600mm×700mm×1450mm
三、实训装置的基本配置及功能

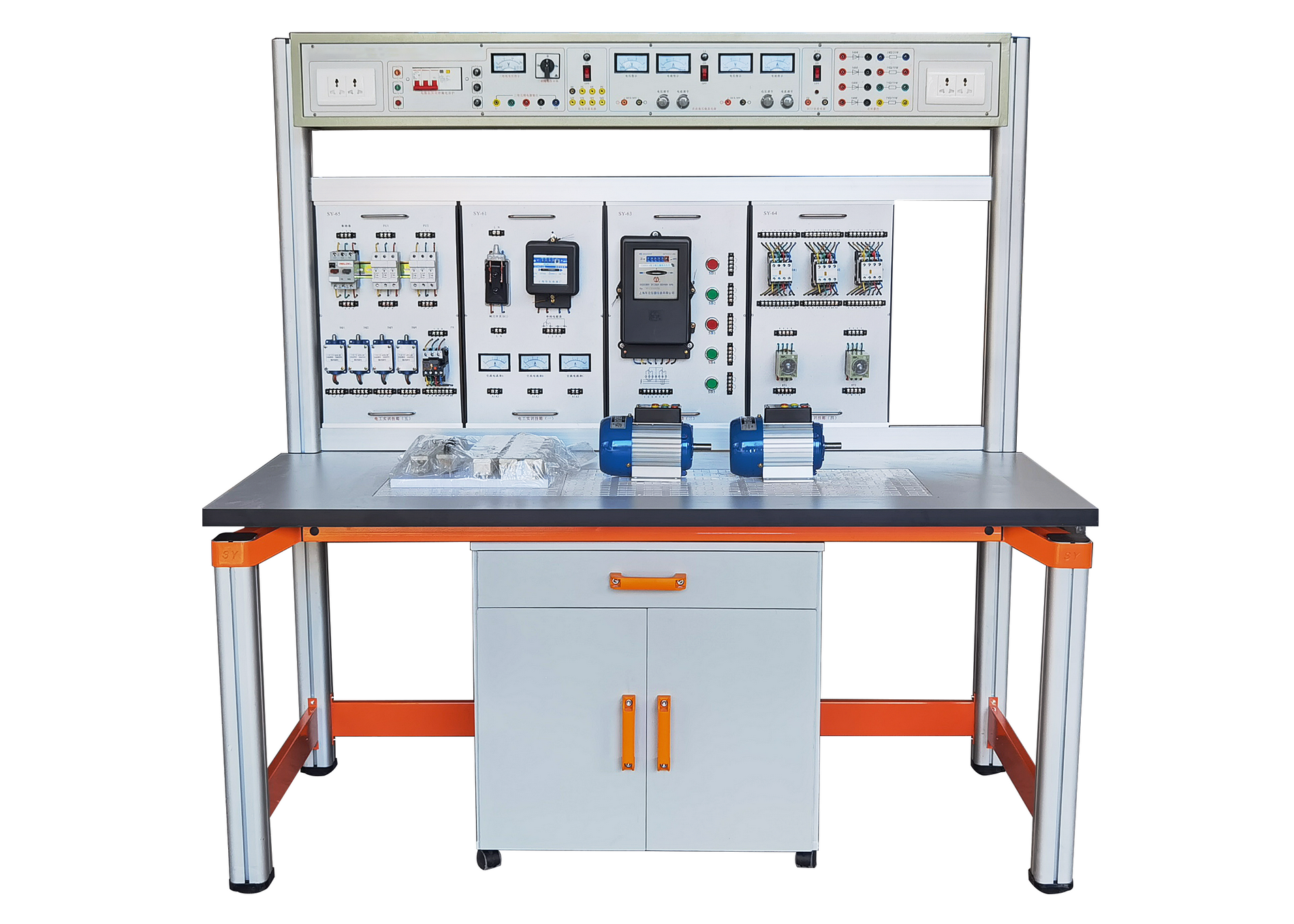

初级维修电工实训平台主要由实训屏、实训挂箱、实训器材、实训桌等组成。
(一)实训屏
    初级维修电工实训平台实训屏为优质铝型材框架与主机箱组成,铝合金面板,主机箱为实训挂箱提供交流电源、直流稳压稳流电源,安全保护,具体功能如下:
1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
2、推上三相漏电开关,三相电源向实训挂箱等供电,一只450V交流电压表通过转换开关指示三相输出线电压。
3、低压交流电源:输出6V、9V、12V、24V、36V低压交流电源,功率50W。
4、提供~220V插座2只,为外部设备提供工作电源。
5、直流电源
(1)、1路5V/1A直流稳压输出。
(2)、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
6、4只5408二极管,用于能耗制动的整流电路。
7、三只100Ω/50W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
(二)实训挂箱及器材配备
继电接触控制线路实训所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件;实训时通过线槽走线,进行工艺布线训练。

1、维修电工挂箱(一)
闸刀开关1只,单相电度表1只,交流电流表3只

2、维修电工挂箱(二)
   灯座2只、启辉器1只,镇流器1只,日光灯1套,86开关底座2只

3、维修电工挂箱(三)
三相三线电度表1只,控制控钮5只

4、维修电工挂箱(四)
  交流接触器3只,时间继电器2只

5、维修电工挂箱(五)
  断路器1只,3P熔断器座2只,行程开关4只,热继电器1只

6、九孔万能电路实训板  2块
7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
8、三相鼠笼异步电动机180W Y/△  1台
9、安全配备灭火器  全室1台(购10台设备以下无)

四、实验项目
(一)电拖部分

1.三相电机直接启动控制
2.三相电机点动控制
3.三相电机自锁运行控制
4.带电流表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制

(二)室内照明配电

1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法
4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法

(三)电子技术综合训练

1.单相桥式整流电路
2.串联可调稳压电源电路
3.集成直流稳压电源
4.单结晶体管特
5.单结晶体管触发电路性
6.晶闸管可控整流电路(综合性实训)
7.电子门铃电路(综合性实训)
8.电子报警电路(综合性实训)
9.光控简易灯自动开关电路(综合性实训)
10.电子催眠器(综合性实训)

(四)安全急救演示
(五)消防技能的认识与掌握(教师演示)
