一、电工综合实训考核设备设备概述

电工综合实训考核设备根据国家新《职业标准》及"电工技术等级证"和"电工实操证"等培训、鉴定内容要求，以电工国家职业资格高级工、技师、高级技师考核内容为基础，适用于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使用，也适用于机电类职业技能竞赛。

电工综合实训考核设备包含了PLC控制技术、触摸屏应用技术、伺服驱动技术、工业传感器技术、电动拖动技术等培训及鉴定内容。设备集成智慧电源管理模块，实现与各种仪表的数据采集、处理，经过数据处理后上传到服务器平台，同时服务器平台可以对模块下达指令，配合模块实现远程控制。该套设备还配备了数字孪生仿真系统，通过3D仿真模型和仿真数据驱动器取代实体设备，设备受PLC程序控制并反馈相关的传感器信号，在虚拟空间中完成映射，从而反映相对应的实体设备的运动过程。

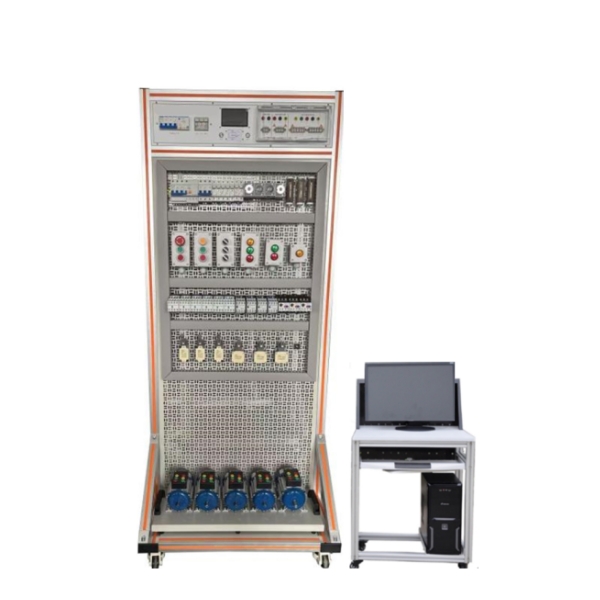

电工综合实训考核设备由PLC电气控制实训平台、电脑桌、实训工具等组成。

二、主要技术参数：

1、输入电源：电压AC380V，电流5A。

2、外形尺寸：700cm×500cm×1700cm

三、网孔实训屏结构

实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。

四、电源控制屏:在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计，并装有实验室智慧用电安全控制系统：智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！

4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：

①包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！

②包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。

6、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、先进性。

五、电脑桌：电脑桌采用优质Q235冷轧钢板折弯焊接加中纤板台面组装而成，包括台面、键盘抽屉、主体架等部分，桌腿安装4个万向轮，方便移动。

六、产品配件包：包含设备安装、调试、实训所需要的配件、配线、耗材等，包括PLC编程线、触摸屏USB下载线、通讯线、排插座、安装耗材等。

1、虚实结合模块:包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。

2、数字孪生仿真系统：采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相1同的操作。软件通过PLC控制模式再现了以下虚拟工业场景，3D场景的PLC实验项目和36个PLC虚实结合控制实训模块一致。

3、小车运动模块：小车运动模块，是一套工业自动化生产线小车运动控制过程的缩微模型，本装置采用伺服电机丝杠导轨传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用伺服电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有4种传感器反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

六、实训项目

①电气控制实训

1.三相异步电动机的自动开关控制电路

2.三相异步电动机点动控制线路

3.单向启动停止控制线路/异步电动机自锁控制电路

4.三相异步电动机点动与长动控制电路

5.三相异步电动机两地控制电路

6.三相异步电动机接触器联锁正反转控制电路

7.三相异步电动机双重联锁正反转控制电路

8.自动往返控制电路

9.三相异步电动机串电阻降压启动控制电路

10.三相异步电动机星形、三角形控制电路

11.两台电动机手动顺序控制电路

12.两台电动机自动顺序控制电路

13.三相异步电动机电源反接制动控制电路

14.三相异步电动机能耗制动控制电路

②高级综合电气实训

1.PLC 控制电动机点动和自锁控制

2.PLC 控制电动机手动正反转控制

3.PLC 控制电动机带延时正反转控制

4.PLC 控制电动机星/三角启动自动控制

5.触摸屏组态

6.伺服电机控制

7.小车运动控制

③PLC可编程控制器基础电路实训

1.与、或、非逻辑功能测试

2.定时器、计数器功能测试

3.跳转、分支功能训练

4.移位寄存器测试

5.数据处理功能训练

6.微分、位操作测试

7.三层电梯控制

8.自动售货机

9.机械手

10.自动门

11.天塔之光

12.全自动洗衣机

13.自动成型机

19.邮件分拣

20.物料分拣

21.多级传输

22.八段码显示

23.多种液体混合

24.双面铣床

25.电镀槽

26.交流电机正反转控制

27.小车运动

28.搅拌站

29.汽车灯光控制

30.汽车火花塞点火控制

31.加工中心控制

32.隧道监控

33.自动扶梯

34.CA6140普通车床PLC改造控制

35.X62W万能铣床PLC改造控制

36.T68卧式镗床PLC改造控制

37.M7120平面磨床PLC改造控制

38.Z3050摇臂钻床PLC改造控制

39.电动葫芦PLC改造控制

40.Z35摇臂钻床PLC改造控制

41.M1432A万能外圆磨床PLC改造控制

七、电工综合实训考核设备配置清单

八、设备配置清单
