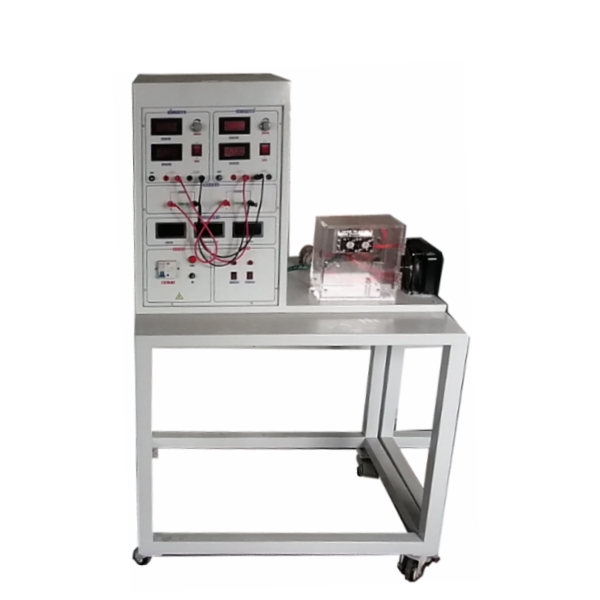

风冷式半导体制冷热泵技术实验台

文章来源：

一、概述

风冷式半导体制冷热泵技术实验台采用水冷式大功率半导体制冷片，可演示半导体制冷片制冷、热泵的状态，分别来演示并验证：帕尔帖效应、塞贝克效应。

二、技术性能

1、输入电源：单相三线～220V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.2kVA

4、外形尺寸：1000mm×700mm×1100mm，

5、安全保护：具有漏电保护装置，安全符合国家标准

6、制冷热泵模式：风冷

三、装置特点

1、采用大功率半导体制冷组片，作为主要实训主体

2、可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片。

3、面板上提供的实验连接端子，可连接帕尔帖效应、塞贝克效应实验，既能定性观察实训现象、参数，又能通过测量仪表定量测量。

4、平台：采用一体化设计

四、基本配置及功能

1、可调直流数字电压表2个：

测量范围0～20V，A的输入电压、半导体制冷片B的输入电压。

2、直流数字电流表2个：

A的输入电流、半导体制冷片B的输入电流。

3、直流稳压电2个

提供0～15V连续可调的直流电源.10A

4、风冷式半导体制冷机组

由两片制冷器、风冷散热器、等组成的风冷热泵式式半导体制冷机器，可直观观察散热系统的工作原理及现象。

5、温度仪表：三个，测量系统各点的温度。

五、实训项目

1、演示并验证帕尔帖效应

2、演示并验证塞贝克效应

3、半导体制冷片热泵效应

4、半导体制冷片热泵时的参数测试

5、半导体制冷片制冷效应

6、半导体制冷片制冷时的参数测试

7、半导体制冷片热电效应

8、半导体制冷片热电效应参数测试
