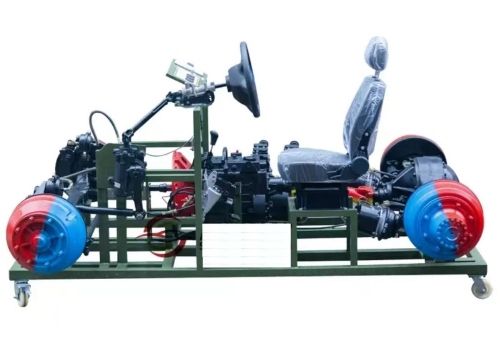

陕汽SX2190NK制动系统实训台

    文章来源:

  • 产品名称:陕汽SX2190NK制动系统实训台
  • 产品型号:QY-JCW28
  • 产品价格:

一、功能特点

1.采用完整的翻新SX2190NK原汽车气压制动系统为基础,学员通过观察实训台的外部构造和进行实训台运行实习,分析制动过程中气体的走向,可充分理解气压制动系统的工作原理及其工作过程。

2.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。

3.适用于学校的汽车制动系统理论与维修实训教学需要,完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。本实验设备功能齐全、操作方便、安全可靠。

二、技术规格

    外形尺寸:1900×1300×700mm(长×宽×高)

    外接电源:交流220V±10% 50Hz

    工作温度:-40℃~+50℃

    空 气 机:0.75KW

    气 压 表:0~1000kPa

    颜色:7032

    钢管:50*50*3mm

    移动脚轮:150*100mm

三、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

前桥总成


1

2

后桥总成


1

3

制动踏板


1

4

制动总泵及制动分配泵


1

5

空气压缩机

0.75KW

1

6

储气罐


1

7

气压表

0~1000kPa

1

8

单向阀


1

9

排气阀


1

10

放水阀


1

11

移动台架(带自锁脚轮装置)

1900×1300×700mm (长×宽×高)

1
