- 产品名称：除湿机电气控制系统实训台
- 产品型号：QY-ZLR85
- 产品价格：

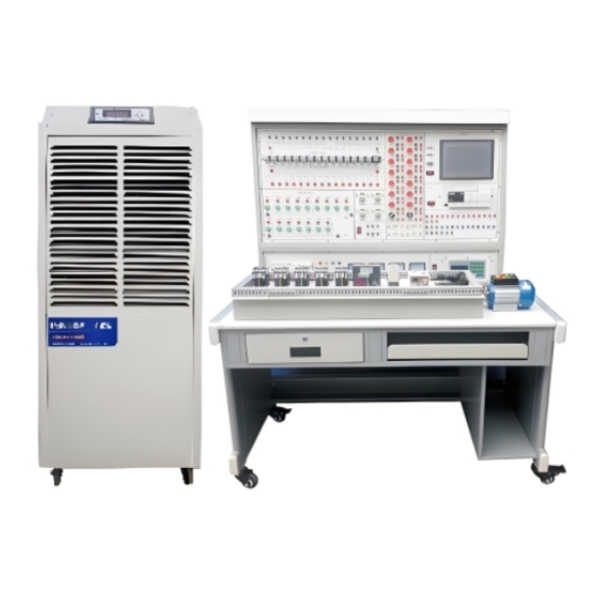

除湿机电气控制系统实训台
文章来源：
一、概述
除湿机电气控制系统实训台依据教育部“振兴 21 世纪职业教育课程改革和教材建设规划”要求，按职业学校教学和实训需求研制。适用于大专院校、中等职业学校和本科院校的机电设备安装与维修、制冷和空调设备运用与维修等多个专业相关课程的实训教学，以及制冷专业中级、高级工的鉴定及考核。
二、装置特点
控制方式多样：具备电力拖动控制、PC 控制和触摸屏控制三种方式，配备温度传感器及采集模块，可实现数据采集。
直观性强：采用敞开式设计，控制电路和制冷管路系统直观呈现，器件贴有名称标识，便于学生认识。
实训性强：支持实际除湿机电路控制、电器工业自动化实训，以及制冷系统和化霜系统的全流程工作实训。
三、基本配置及功能
控制台
电源控制部分
交流电源：提供三相交流电源，由电源总开关控制，配有三只指针式交流电压表指示输入三相电网电压值。
安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，保障人身及设备安全。
测量仪表
指针式电压表：量程 0～450V。
PT100 传感器：测量范围 -50～150℃。
主机实训模块
配置 FX2N3U - 32 主机及配套 PC/PPI 编程电缆，可进行单独的 PLC 实训和触摸屏实训，通过组态软件可进行二次开发并连接 PLC 进行模拟仿真。
触摸屏实训模块
配置 7 英寸 STN256 色触摸屏，具备一个 RS - 485 通信口（与 PLC 通信）和一个 RS - 232 通信口。
实训桌
铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，坚固美观。设有两个大抽屉，桌面用于安装电源控制屏并提供工作台面，还有四个万向轮便于移动和固定。
电气控制柜部分
包括控制继电器、交流接触器、热保护继电器等。
控制面板
提供各种按钮、电压表、电流表、指示灯等。
电气元件保护
各种保护指示灯及控制按钮用电线连接到特殊接线端子上，使用时用导线直接连接，不损坏系统元件，经久耐用。
除湿机
型号定制，重量 63KG，适用面积 120 - 240 ㎡，功率 2700W/13A，电源 220V50HZ，除湿量 152 升/天（6 升/h）。
四、技术指标
工作电源：三相五线 380V±10%，50Hz。
整机容量：≤1KVA。
安全保护：具有漏电保护装置。
环境温度：-30℃~40℃。
相对湿度：≤85%（25℃）。
工作台尺寸：1200×600×1500mm。
五、实验台配置
名称 | 数量 | 单位 |
漏电开关 4P + N - 10a | 2 | 个 |
450 电压表 | 1 | 个 |
电流表 3A | 3 | 个 |
按钮 | 6 | 个 |
指示灯 - 16AC/220v | 6 | 个 |
旋钮 | 2 | 个 |
继电器 - 24V | 6 | 个 |
7 英寸 STN256 色触摸屏（含一个 RS - 485 通信口、一个 RS - 232 通信口） | 1 | 套 |
工作台（内置 1 台配置三菱 FX2N32R 升级版三菱 FX2N3U - 32 主机及配套 PC/PPI 编程电缆） | 1 | 套 |
PLC 下载线 | 1 | 根 |
触摸屏下载线 | 1 | 根 |
屏 - PLC 通信线 | 1 | 根 |
PT100 模拟电位器 | 4 | 个 |
制冷实物配件 - 除湿机 | 1 | 套 |
六、实验实训项目
可编程控制器 PLC 高级编程及安装接线调试实训。
配套温度传感器和 A/D 转换功能模块，进行中央空调运行采集、实时监控实训。
组态技术应用实训：实现中央空调运行动画显示、数据显示、实时监控、组态等功能。
远程控制实训。
网络安装及设置实训。
触摸屏实训。
屏和 PLC 通信使用实训。
除湿系统工作原理实训。
除湿系统空气调节运行工况实验。
除湿系统机组电气电路应用实训。
触摸屏应用实训。
制冷系统工作原理实训。
湿度传感器应用实训。
除湿系统故障实训。
调温除湿模式应用操作实训。
升温除湿模式应用操作实训。
自动除霜应用操作实训。
