PLC可编程控制实训设备
文章来源：
一、产品简介
PLC可编程控制实训设备、PLC可编程控制实训考核装置以及可编程控制器（PLC）实训室设备，在职业技术院校中确实占据着举足轻重的地位。这些设备不仅为学生提供了实践与理论相结合的宝贵机会，还是培养他们职业技能和素养的重要工具。
在PLC实训室中，学生可以接触到真实的工业控制环境，通过亲自动手编程和操作，深刻理解和掌握PLC的工作原理及应用。这种实践性的学习方式，不仅让学生更加直观地了解PLC的工作流程，还能有效地提升他们的编程能力和工业应用能力。
二、设备概述

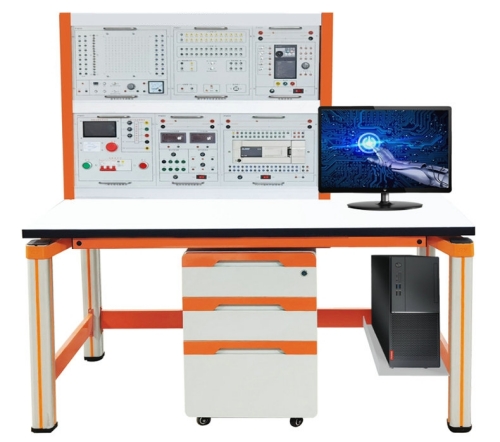

设备(工业铝型材作为台板)主要由：电气安全保护模块、电动机基本控制模块、PLC控制模块、变频器调速模块、触摸屏模块。
电源模块：380V/220V/AC36V/DC24V.
配备西门子1200可编程控制器及变频器，且能使用软件进行编程，参数配置：
三、可编程控制器：
CPU: S7-1200 cpu1214c
输入输出类型：DC/DC/DC
点位要求：14输入，10输出
集成2AI
继电器扩展模块为：
8输入，8输出
通信方式：
以太网通讯，接口支持以下协议：TCP/IP；ISO/IP;
Modbus RTU，USS，PPI
RS232/485/422串口自由通信
四、变频器参数：
型号：汇川MD200S 功率范围：0.4~15kW
额定输入交流电压·频率：3 相 380~500V 50Hz/60Hz**11
交流电压允许波动范围：323~550V 50Hz/60Hz
频率允许波动范围：±5%
额定输入电流(A)**8：SLD 5.4、LD 4.9、ND(初始设定) 3.7、HD 2.3
电源设备容量(kVA)**9：SLD 4.1、LD 3.7、ND(初始设定) 2.8、HD 1.7
其它规格
保护结构(IEC 60529)**10：封闭型(IP20)
冷却方式：自冷
五、触摸屏参数：
昆仑通泰TPC7072Gi 7寸
编程软件MCGSPro
分辨率：800*480，
内存：256M存储4G
接口485*2/232*1、网口*1
电脑（每套设备配备电脑一台,并配备可移动式桌椅）：运行内存16G 机械1T+固态128GB，I5处理器，独显4G，每套配备无线网卡；（电脑自备）
六、每台设备主要元器件配置清单：
名称 型号 数量
三相异步电机 YS5624 120W 3台
接触器 CJX2S-0910 36V 2个
继电器 HH54P 2个
按钮 LAY5 6个
带锁按钮 LAY5S 6个
指示灯 LD11-22D 36V 18个
断路器 DZ47 1个
选择开关 LAY5-A 3个
模拟单元模块 1个
七、可实现的实验功能：
1.基于PLC的点动控制
2.基于PLC的自锁控制
3.基于PLC的点动和自锁控制
4.基于PLC的正反转控制
5.基于PLC的延时正反转控制
6.基于PLC的Y/△转换启动控制
7.基于PLC的顺序控制
8.基于PLC的单按钮启停控制
9.基于PLC的变频器的正反转实验
10.基于PLC的变频器的多段调速实验
11.基于PLC通信的变频器正反转实验
12.基于PLC通信的变频器调速实验
13.变频器的参数设定与操作
14.变频器的面板控制
15.变频器的电位器控制
16.变频器的电压控制
17.变频器的电流控制
18.变频器的多段速度控制电动机
19.变频器状态信号显示与采集
20.三相异步电动机的开环调速实验
21.触摸屏认知实验
22.触摸屏和PLC通信实验
23.触摸屏控制LED显示
24.触摸屏、PLC、变频器的综合实训
25.自由组态实验
