一、设备概述

电工技术创新实训装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电机及拖动技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。

电工创新实训模块为磁吸式塑料有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、电工技术创新实训设备技术指标

1.工作电源：三相五线 AC 3800V±10%  50Hz

2.温度：－10～40℃；环境湿度：≤90%（25℃）

3.外形尺寸：长×宽×高=1600×700×1300㎜

4.整机功耗：≤1.0KW

5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、电工技术创新实训设备功能特点

1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。

2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用磁吸式塑料有机盒，兼作实物示教，一举多得。电工电子单元模块包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。

3、电工技术创新实训装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

4、电工技术创新实训装置配套电工技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

四、电工技术创新实训设备各个功能模块单元功能构成：

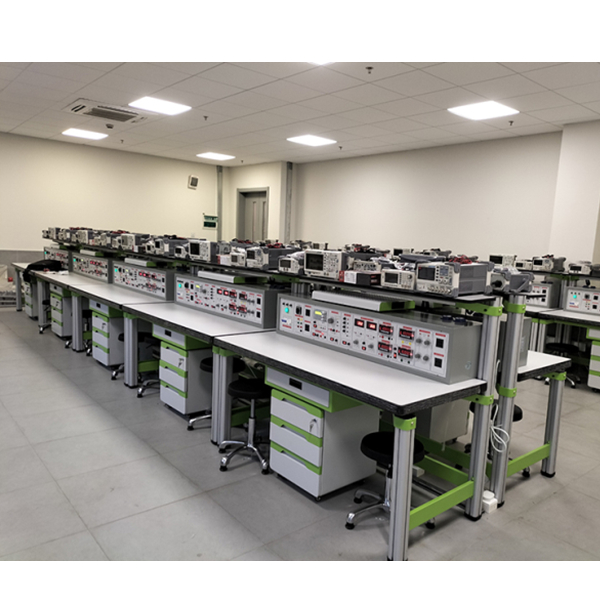

装置由实训主机箱、仪器架、磁吸式实训基座、实验桌、移动矮柜、磁吸式透明创新实验模块（所有磁吸式透明创新实训模块储存在特制的磁吸式底板上，便于管理）、学生凳等组成。电工技术创新实训装置支架与实训桌可组合、可拆装。

（一）实训主机箱部分介绍：实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表、日光灯接线端口等；主机箱控制面板左右及背部配有多组外部仪器交流工作电源插座。

1、三相交流电源模块

提供三相固定380V交流电源，三相固定220V交流电源及单相0～250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA/0～250V。380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。

设有一路AC380V和多路AC220V交流电源接口，可为外配仪器设备提供工作电源。

2、低压交流电源模块

电压3－24V分七档可调，分3V，6V，9V，12V，15V，20V，24V输出，最大输出电流1.5A，同时提供双17V带中心抽头变压器一只。

3、稳流稳压电源模块

3.1.提供0～220V连续可调直流电源，电源输出处设有短路保护措施。

3.2.双路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。

3.3.直流电源包括±15V、±12V及±5V等六路电源。

★4智能型交直流测量仪表模块

4.1、智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

4.2、智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

4.3、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

4.4、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

4.5、多功能交流参数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★5、DDS功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

6、日光灯接线端口。

（二）仪器架：仪器架置于实训台顶部，由截面尺寸：70×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用，放置示波器等测试仪器，实验过程中使用得心应手。仪器架底部安装实验用日光灯管，日光灯接线端口置于实训主机箱面板上，实训接线方便，日光灯工作状态便于观察。

（三）实训工具：烙铁（带架）斜口钳，尖嘴钳，十字螺丝刀/一字螺丝刀等配套工具。

（四）实训桌：

外形尺寸为1600（长）*700（宽）*1400（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。实训桌设有一个抽屉，桌面采用不少于40mmE1级实木板材，耐油耐水浸泡不起泡、不开裂、不褪色，桌面板下设支撑框架，承受力不少于200kg。配备钢质喷塑储存柜，储存柜采用隐藏式拉手，抽屉配有与铝压铸框架连接构件相同颜色装饰条，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

（五）学生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；

4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。

★（六）磁吸式电工透明实训模块 (具体可见表二)提供一套磁吸式电工透明实训模块（所有磁吸式透明创新实训模块储存在特制的磁吸式底板上，便于管理），可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块装有四个强力磁吸盘，与"磁吸式实训基座"配合实训操作。

磁吸式实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便地在"磁吸式实训基座"任意组合实训线路，以完成不同的实训项目等。

五、电工技术创新实训设备可以完成的实训项目

1.直流电路：

项目一、电气仪表的使用和测量误差的计算；

项目二、 电路元件伏安特性的测绘；

项目三 、未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）；

项目四、 电位、电压的测定及电路电位图的绘制；

项目五、 基尔霍夫定律的验证与应用；

项目六、 常用供电电路特点和电子电路最大功率输出条件的研究；

项目七、 实际直流稳压电源和直流稳流电源的研究（综合应用项目）；

项目八、 叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）；

项目九、 戴维南定理和电桥电路的应用―铜电阻温度计电路的研究（综合应用项目）

2.交流电路：

项目十、 电阻电感串联电路（日光灯电路）的分析与研究；

项目十一、 阻容移相电路的应用―调光台灯电路的研究（综合应用项目）；

项目十二、 交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究；

项目十三、 R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究 ；

项目十四、 R、L、C串联谐振电路的；

项目十五、 三相四线制负载电压，电流的测量 ；

项目十六、 三相三线制对称负载星形及三角形接法时负载电压与电流的测定四） 磁路自感、互感与变压器；

项目十七 、自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法；

项目十八、 互感电路的研究；

项目十九、 单相变压器特性的研究；

项目二十、 单相变压器并联运行特点的研究五） 电路暂态过程；

项目二十一、 一阶电路暂态过程的研究；

项目二十二、 微分电路和积分电路及其应用（综合应用项目）

六、电工技术创新实训设备的配置
