中央空调冷水机组实训装置

文章来源：

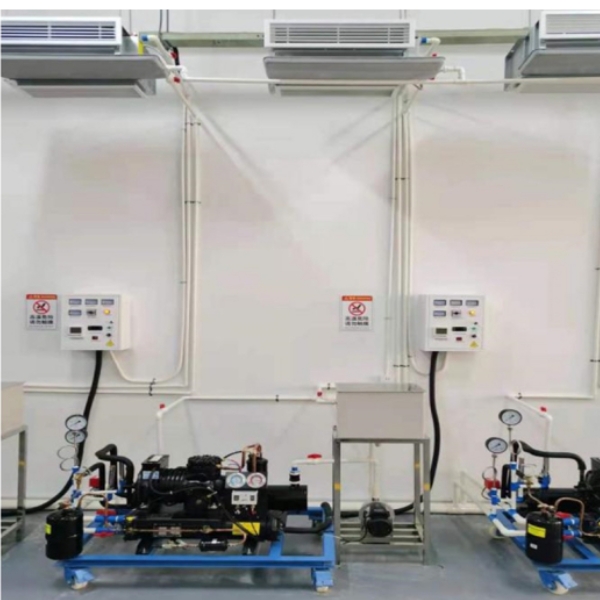

产品名称：中央空调冷水机组实训装置
产品型号：QY-ZLR89
产品价格：

一、产品概述

中央空调冷水机组实训装置、塞式冷水机组实训考核装置是高职院校空调工程专业学生实训的必要环节，本装置属于冷水机组教学科研用的机电一体化产品，通过采用真实化冷水机组的零部件和电气控制部分，达到与实际冷水机组相同运行效果的目的，使学生更直观的对活塞式冷水机组的掌握和学习。该设备适合高职院校、职业学校制冷专业和非制冷专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学以及相关制冷培训机构等。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜3.5VA

4.外形尺寸：≥120cm×70cm×170cm

5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、基本配置及功能

1.电源控制部分

(1)交流电源：提供制冷机组工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表一只电流表通过切换开关可指示输入电网电压值

(2)安全保护体系：设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

2.电气控制部分

这一部分包括旋钮开关、交流接触器、中间继电器、系统控制器等

3.活塞式冷水机组配置

1)控制系统1套

2)冷水系统1套

3)冷却水系统1套

4)出风系统1套

四、实训项目

1.制冷工具的基本操作实训

2.活塞式冷水机组原理、结构的认识

3.活塞式冷水机组启动和停止的操作实训

4.活塞式冷水机组充注制冷剂操作

5.活塞式冷水机组运行及调式实训

6.制冷系统中温度仪表测量操作

7.制冷设备中的压力保护和安全装置的调整操作

8.制冷系统的检漏操作

9.真空泵的正确使用操作

10.空调设备中安全阀的认知

五、中央空调冷水机组实训平台配置清单

序号	名称	规格	数量	备注
1	活塞式半封闭压缩机压缩机	3P	1台
2	电气控制箱	350180450mm	1套	包含控制旋钮开关、机组控制器、等电气原件等。
3	壳管式冷凝器	3P	1台
4	壳管式蒸发器	3P	1台
5	风机盘管	FW-51	1台
6	过滤器	3/8	1个
7	油分离器	5/8	1个
8	视液镜	3/8	1个
9	储液罐	3P	1个
10	热力膨胀阀	TX2 068Z32063/8*1/2	1个	阀芯2号
11	水泵	0.37kw	2台
12	冷却塔	3T	1台	包含冷却风机
13	机组压力表	1.8MP	1个
14	机组压力表	3.8MP	1个
15	压力保护		1套
16	水管	25		包含接头等
17	温度表	0-100℃	2个
18	配套工具	飞越FY-1H-N真空泵	1台
		CT536GF双表修理阀	1个
		CT336螺纹顶针加液管	1套
		测量温度计	1个
		螺丝刀等常用工具	1套
