- 产品名称：纯电动汽车动力电池与管理系统教学平台
- 产品型号：QY-XNY189
- 产品价格：

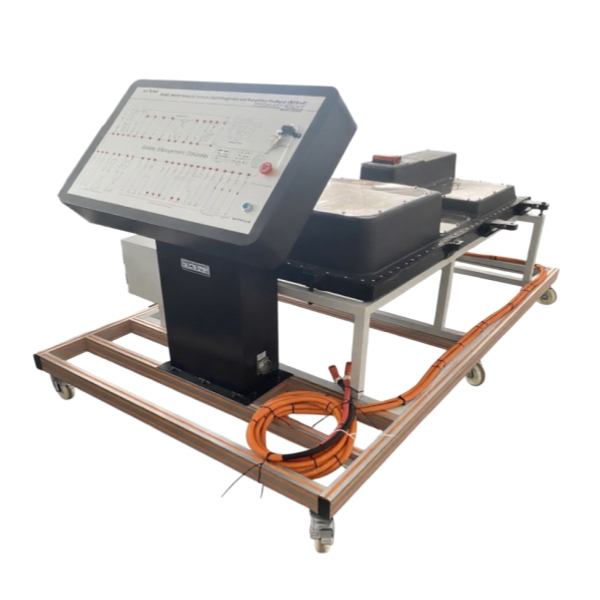

纯电动汽车动力电池与管理系统教学平台
文章来源：
一、产品简介
选用新能源纯电动汽车原装 锂动力电池；
动力电池包总容量不小于50kWh；
采用分布式电池管理系统，由 1 个电池管理控制器（BMC）和多个电池信息采集器（BIC）及 1 套动力电池采样线组成；
动力电池采用电池液冷和 PTC 加热系统调节温度。
（材料车型：翻新 比亚迪秦EV电动汽车）
联动一起使用的实训设备。
二、基本配置
实训台包含以下主要配件：
①三元锂动力电池组总成*1套；
②移动台架*1 台；
③高压动力线*1套；
④低压动力线*1套；
⑤维修开关总成*1套。
三、功能特点
1.各主要部件安装在平台上，既有利于认识电池结构，同时严禁接触，保证安全学习；低压控制线和高压动力线均为原车件长度增加，高压动力线为橙色，外加保护波纹管，连接处加警示标识，上电状况下严禁插拔任何高压动力线；使学员尽快认识动力电池零部件组成和连接关系；
2.采用分布式电池管理系统，由 1 个电池管理控制器（BMC）和多个电池信息采集器（BIC）及 1 套动力电池采样线组成；电池管理控制器的主要功能有充放电管理、接触器控制、功率控制、电池异常状态报警和保护、SOC/SOH 计算、自检以及通讯功能等；电池信息采集器的主要功能有电池电压采样、温度采样、电池均衡、采样线异常检测等；动力电池采样线的主要功能是连接电池管理控制器和电池信息采集器，实现二者之间的通讯及信息交换；
3.BMS 电池管理系统带被动均衡功能， ≥6 路开关控制保护（单体断线、短路、过压、欠压、过流、过温），与充电机 CAN 通讯，通过 BMS 控制车载充电机工作，估算 SOC(荷电状态)等；
4.本实训台为高压控制系统等实训台提供动力源，高压动力线和低压控制线均为原车件，与原车连接方式相同；
5.实训台可实现电动汽车动力电池系统高压结构认知与测试实训，动力电池包透明设计，便于学员观察电池内部结构；
6.实训台可实现电动汽车动力电池系统高压互锁功能实训和故障设置排除；
7.实训台配教板，完整显示动力电池包，充电，放电工作原理图，低压控制电路安装用检测端子，借助万用表和示波器等工具，实时检测各种状态下参数变化；
8.实训台配备智能无线故障设置与考核系统；
四、技术规格
1.外形尺寸： 2100*1200*1350mm；
2.框体工艺材质：主体需采用1.5mm 厚冷轧板；
3.主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀；
4.系统电路图喷绘方式：UV 打印
5.侧面板材质：采用钢结构焊接，表面采用防静电喷涂工艺处理，系统部件通过激光切割和数控加工结构件；
6.测试孔：4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍；
7.承重轮：带锁止功能的万向静音脚轮；
8.高压动力母线电源： DC 386V；
9.低压控制工作电源： DC12V；
10.动力电池类型、.动力电池包总电压、.动力电池包容量满足日常实训教学。
五、实训内容
（检测诊断区五联动实训室）
动力电池
结构认知、BMS系统工作原理、充放电控制、高压互锁及故障排查教学
