- 产品名称：纯电动汽车电驱动控制系统实训平台
- 产品型号：QY-XNY190
- 产品价格：

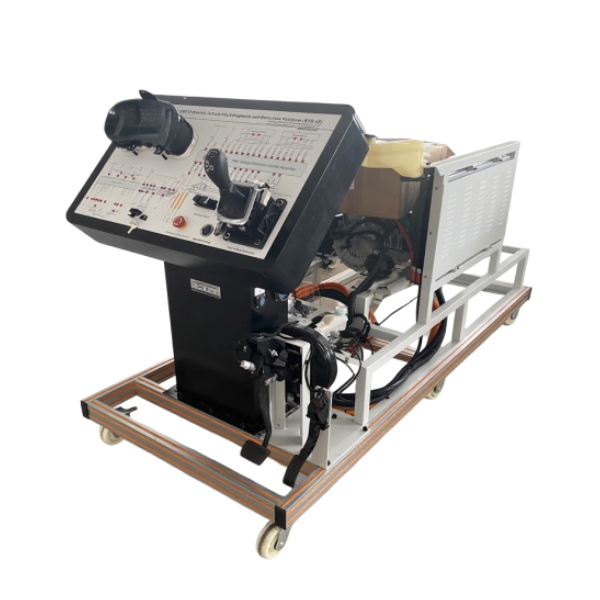

纯电动汽车电驱动控制系统实训平台
文章来源：
一、基本配置
实训台包含以下主要配件：
①高压三合一充配电总成*1套；
②BMS 动力电池管理控制器*1个；
③MICU 车身控制器*1 套；
④ 网关控制模块*1套；
⑤EPB 电子驻车控制器*1套。
⑥智能钥匙控制器*1套；
⑦档位控制器*1套；
⑧组合仪表总成*1套；
⑨驱动系统三合一总成*1套；
⑩制动盘*2 个；
①冷却系统*1套；
⑩液压制动系统*1套；
⑩刹车踏板总成*1套；
⑩电子油门踏板总成*1套；
⑩交流充电口*1套；
⑩直流充电口*1个；
⑰免维护蓄电池*1个。
二、功能特点
1.最新纯电动汽车必须满足新能源专业教学要求。
2.实训台底部安装四个脚轮，两个万向轮，两个定向轮，移动灵活，同时万向脚轮带自锁装置，可以固定位置；脚轮滚动阻力小，耐磨，外径尺寸不小于 3 寸。
3.实训台安装国标直流快充和交流充电口，交流充电口支持交流220VAC/7KW 慢充，不支持 380V 交流充电；注意必须确保地线连接可靠。
4.实训台外加紧急断电总开关，紧急情况下扳下开关按钮，一站式教学系统整个断电；保证教学过程安全。
5.油门踏板和刹车踏板位于正下方，操作方式与实车相同；同时将 OBD 接口移到检测面板上，方便数据流读取和故障检测。
6.实训台可实现电动汽车电机驱动系统高压结构认知与测试，高压互锁功能实训和故障设置排除等功能。
7.实训台配备智能触屏故障设置和考核系统，实现故障设置与恢复，由教师设置故障，学员分析并查找故障点，故障点主要设置在低压控制线路，即保证高压系统安全，同时掌握实车故障处理能力。
8.使用最新纯电动汽车驱动系统，减少了复杂的机械结构和连接关系，体积和重量都得到很好的控制，整套驱动系统更轻、更紧凑；通过高度集成、一体控制，实现了整车重量的减轻、整车布局的优化、能耗效率的提升和可靠性的提高。
三、技术规格
1.外形尺寸：1800*1100*1350mm；
2.框体工艺材质：主体需采用1.5mm 厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑、丝印；
3.主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀；系统电路图喷绘方式：UV 打印；
5.侧面板材质：采用钢结构焊接，表面采用防静电喷涂工艺处理，系统部件通过激光切割和数控加工结构件；
6.测试孔：4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍；
7.承重轮：带锁止功能的万向静音脚轮；
8.高压三合一充配电总成（含 DC/DC 转换器、车载充电器 OBC 以及高压配电箱PDU）
冷却方式：水冷
控制模块：IGBT
最大输出容量：180KW
最大输出电流：270A
防护等级：IP67
OBC 充电功率：6.6KW
OBC 类型：单向，隔离
DC 额定输出电压：13.8V
DC 额定输出电流：145A
9.驱动系统三合一（驱动电机、电机控制器、减速器），电机类型：永磁同步驱动电机
电机持续功率：35KW
电机峰值功率：80KW
电机持续扭矩：70N.m
电机峰值扭矩：150N.m
四、实训内容
电驱动系统集成认知、 CAN 通讯网络、电机控制原理、故障设置与诊断教学
