- 产品名称：纯电动汽车电动空调系统实训平台
- 产品型号：QY-XNY192
- 产品价格：

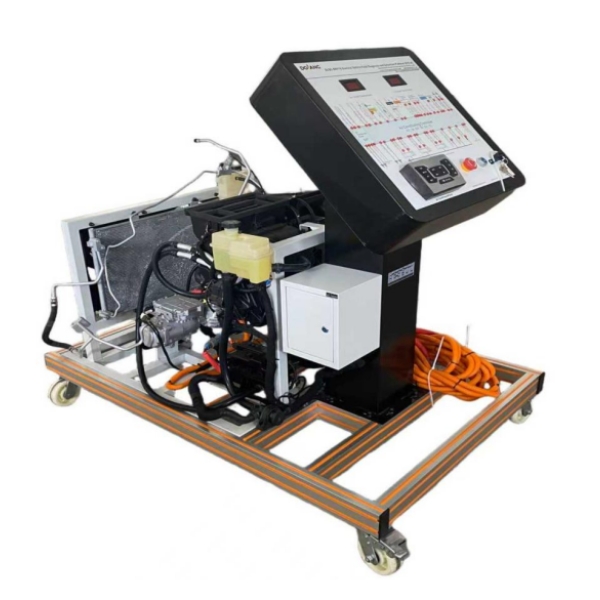

纯电动汽车电动空调系统实训平台
文章来源：
一、产品简介
选用原装纯电动汽车空调和暖风系统；真实地呈现了纯电动汽车空调和暖风系统核心零部件之间的连接控制关系、安装位置和运行参数，培养学员对纯电动汽车空调和暖风系统故障分析和处理能力。
二、基本配置
实训台包含以下主要配件：
①空调 PTC 加热总成 2 个；
②移动台架 2 台；
③电动空调压缩机 2 台；
④蒸发器总成 2 个；
⑤水泵总成 2 个；
⑥空调控制面板 2 个；
⑦冷疑器总成 2 套。
三、功能特点
1.空调制冷系统：由空调驱动器驱动的电动压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。高压液态的制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入车厢。气态的制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断地将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。
2.暖风加热系统：供暖系统采用PTC 水加热器总成加热冷却液，冷却液先由水泵抽空调暖风副水箱总成内的冷却液泵进 PTC 水加热器总成，加热后的冷却液流经暖风芯体，再回至空调暖风副水箱总成，如此循环；动力电池加热也采用同一 PTC 水加热器总成，通过四通阀控制不同的加热水流向。
3.台架框体采用1.5mm 厚冷轧板，按钣金激光切割、数控折弯等加工工艺操作，经酸洗、喷塑、丝印，整机具备安全性与可靠性。
4.实训台配备智能触屏故障设置和考核系统，由教师设置故障，学员分析并查找故障点，掌握实车故障处理能力。
四、技术规格
1.外形尺寸： 1400*1000*1350；
2.框体工艺材质：主体需采用1.5mm 厚冷轧板；
3.主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀；
4.系统电路图喷绘方式：UV 打印
5.侧面板材质：采用钢结构焊接，表面采用防静电喷涂工艺处理，系统部件通过激光切割和数控加工结构件；
6.测试孔： 4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍；
7.承重轮：带锁止功能的万向静音脚轮。
五、实训内容
空调制冷/制热原理、 PTC 模块操作、冷媒加注、管路拆装
★要求配套无纸化考核平台，（提供演示视频）
▲要求投标文件中提供无纸化考核平台来源证明文件,原件备查。
★为了售后保障，要求软件著作权人与台架硬件生产厂家为同一厂家。
无纸化考核平台：用户注册并登陆平台后，平台至少包含如下相关功能：
（1）用户模块：
1）用户管理（包含用户列表、添加用户、ID、用户名、电子邮件、注册IP、角色、注册时间、操作等命令）
2）角色管理（包含：添加角色、角色名、默认角色、绑定模型、角色描述等命令）
3）模块设置（包含：注册选项、注册模块、管理员权限、登录选项等命令）
4)模型管理（包含添加模型、模型名称、模型代码、模型描述、修改模型信息、删除模型等命令）。
（2）考试模块：
1)考试设计（包含考场列表、地区设置、科目管理、题型管理等命令）
2)课程开通（包含开通课程、批量开通等命令）
3)试题管理（包含普通试题管理、错误反馈等命令）
4)试卷管理（包含试卷列表，手工组卷、随机组卷、即时组卷等组卷方式命令）
5）回收站
6）批量工具
（3）内容模块：
1)推荐管理（包含添加推荐位等命令）
2)分类管理（包含添加分类、排序、ID等命令）
3)内容管理（包含添加内容、内容模型、权重等命令）
4)模型管理
5）标签管理
（4）课程模块（课程管理、课程分类、模型管理等命令）
（5）文档模块：
1)分类管理
2)词条管理。
