- 产品名称：永磁同步电机实训箱
- 产品型号：QY-XNY202
- 产品价格：

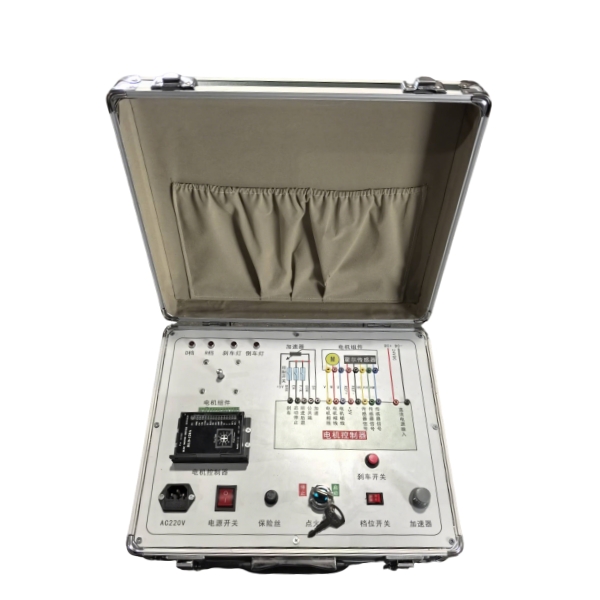

永磁同步电机实训箱
文章来源：
一．产品简介
产品以永磁同步电机系统器件实物（包含电机及控制器+油门加速器+档位开关）为基础，展示永磁同步电机系统的结构工作原理、模块考核,测试与演示永磁同步电机系统工作原理及过程。实验箱体积小，质量轻，适用于任何场所摆放。
二．结构组成
永磁同步电机、控制开关、电机控制器、制动/倒车指示灯、油门加速油门加速器、档位开关、带检测端子的原理图板、保险丝、档位显示器、（DC24V）电源装置、使用说明书、手提型实验箱箱体等。
三．功能特点
1.可运行实验箱的电机系统元器件模块，展示电机系统元器件模块的工作原理与结构。
2.操纵实验箱各种电器开关及按钮，可真实演示电机系统元器件模块的工作过程，及进行实验测试与验证。
演示电机正转、反转、加减速、制动、停机等工况。
3.模拟电机系统的工作状态，测试传感器与执行器的特征参数。
4.手提型实验箱体积小，质量轻，适用于任何场所摆放，方便实用。
5.实验箱面板上绘有元器件名称及原理结构图、安装元器件端子，学员可直观对照实物。
6.面板上安装有检测端子，可直接在面板上检测电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
7.使用DC24V电源，带防短路功能，使用安全方便。
8.配备有使用说明书等相关资料。
四．制造工艺
面板采用4mm铝塑板，表面喷塑亚光灰，经过高温烘烤，表面UV平板喷绘彩色电路原理图、元件符号图、端子图等，箱体采用铝合金电镀金色提手，箱体采用5mm铝板合成，方便实用。
五．技术指标
实验箱外形：480mm*350mm*150mm (长×宽×高)
输入电源：220V交流电压；
工作电压：24V直流电压；
工作温度：-50℃～50℃；
永磁同步电机：35W有霍尔；
控制器：有霍尔电机控制器
