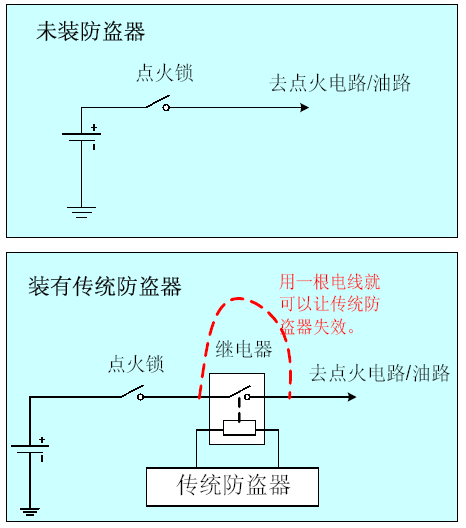

一.传统的防盗器原理
传统的防盗器只能控制点火线路、油路或起动机，原理比较简单，很容易被破解，起不到真正防盗的目的。而发动机防盗通过控制发动机ECU，从而控制整个电喷系统，而不是单纯的控制线路或电喷系统的某个元件。
二.发动机锁止防盗系统原理
2.1发动机锁止防盗系统的特点：
1）汽车电子防盗直接针对发动机进行防盗，将钥匙、电子防盗器、发动机管理系统通过完善的防盗策略组成有机的防盗系统，极大提高了汽车防盗的整体安全性；
2）汽车电子防盗采用钥匙、电子防盗器、发动机管理系统三者间的多层次密码验证，系统保密性强；
3）电子防盗系统采用感应方式，没有运动部件；
4）不产生声、光等污染，不会误动作；
5）用户不需额外操作，使用方便，正常使用过程中几乎感觉不到系统的存在；
6）不能通过跨接导线来启动发动机；
7）具有特殊诊断功能，获授权者在读取钥匙保密信息时，能够得到该防盗系统的历史信息。系统中经授权的备用钥匙数目、时间印记以及其他背景信息，成为转发器安全特性的组成部分。
2.2发动机锁止防盗系统的组成：
1）防盗控制器
2）防盗线圈：套在点火开关上，线圈和防盗控制器的连接电缆<90cm。
3）密码应答器：装在钥匙手柄内部。
4）防盗指示灯：装在仪表内部或单独设置。

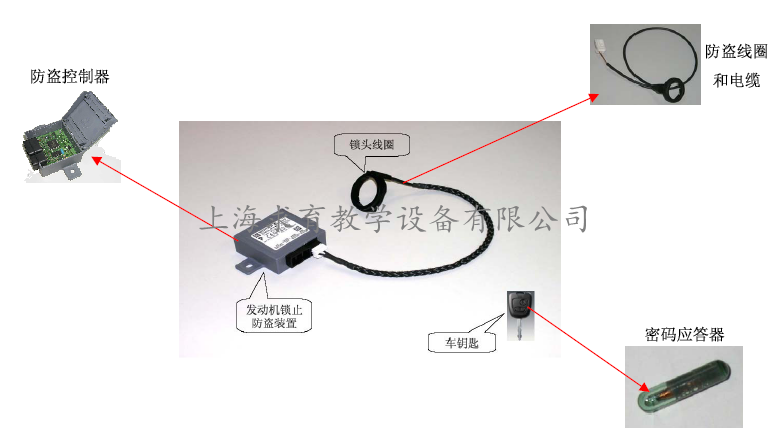

发动机防盗结构图
2.3发动机锁止防盗系统的工作原理：

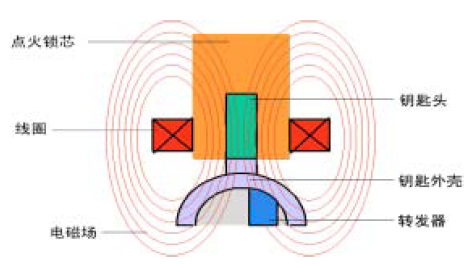

防盗控制器和密码应答器的通讯是通过感应方式实现的。防盗线圈套在锁芯上，点火转到点火档或起动发动机时产生感应磁场，为钥匙中转发器提供能量，同时实现转发器与防盗控制器之间进行数据通讯。
当启动发动机的时候，防盗控制器将被激活并和密码应答器、电喷ECU进行通讯，若当前钥匙为合法的，则车辆可以正常启动，若钥匙为非法的，则车辆会在启动后数秒内自动熄火。

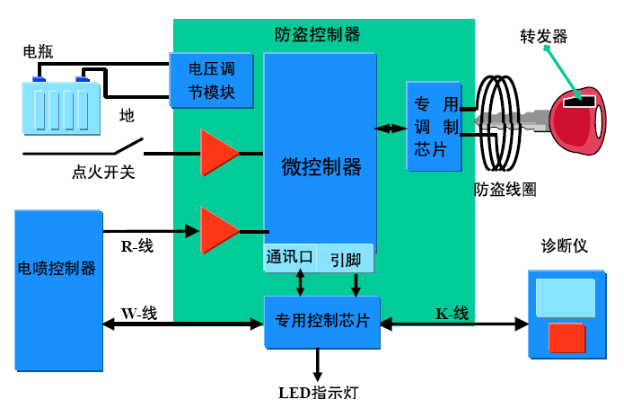

2.4发动机锁止防盗系统电器原理图：

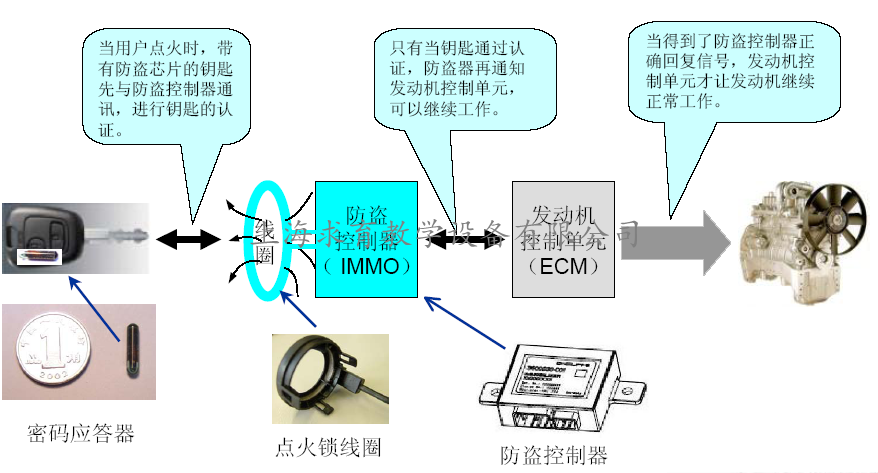

2.5发动机锁止防盗系统工作过程：

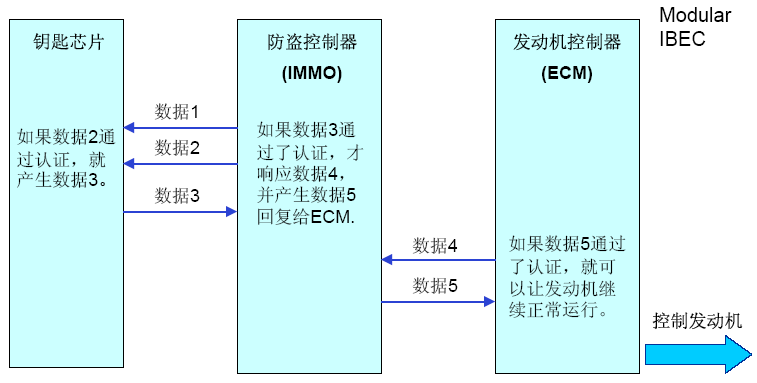

2.2.6发动机锁止防盗系统的通讯流程：
1.防盗控制器和发动机控制模块通过点火开关ON唤醒；
2.防盗控制器在其初始化过程中，启动密码应答器工作（数据1和2）；
3.防盗控制器读取密码应答器的ID（密码应答器识别码） 并对密码应答器进行认证（数据3）；
4.发动机控制模块发出32位随机数r 和12位加密计算结果f(r, K)给防盗控制器（数据4）；
5. 防盗控制器发送14位加密计算结果g(f, K) 给发动机控制模块（数据5）；
6. 仅当密码应答器认证成功并从防盗控制器接收到匹配g时，发动机控制模块才允许发动机启动，并发送认证成功结果。否则，发动机控制模块发出发送认证失败结果，不启动发动机。
7.发动机控制模块发ACK应答信号给防盗控制器，给出认证结果 (成功与否)。
8.防盗控制器发ACK应答信号给发动机控制模块，完成认证过程。
三. 发动机锁止防盗系统的编程
3.1整车厂下线编程（此部分内容仅用于主机厂新车下线编程，采用专用设备。）
1． 诊断仪与车辆诊断口连接；
2． 将第1把钥匙插入锁芯；
3． 将点火开关旋转到“ON”的位置；
4． 建立防盗控制器与诊断仪的通讯；
5． 通过诊断命令，进行钥匙的学习，防盗控制器操作如下：
- 读出第1把钥匙的密码应答器识别码；
- 将识别码与存储在防盗控制器中的识别码列表进行比较；
- 将防盗控制器密钥写入密码应答器 (12字节)；
- 校验写入的密钥是否正确。
- 将识别码存储在防盗控制器中识别码列表的相应位置1；
6． 通过诊断命令，从防盗控制器中得到钥匙的学习结果，即读取钥匙密码应答器的学习状态，以确认钥匙学习的正确性。
7． 如果钥匙学习不正确（响应码不是$00），那么：
-停止防盗控制器与诊断仪的通讯，编程失败。
8． 如果钥匙学习正确，就进行下面的操作；
9． 如果还有钥匙需要学习，那么：
- 停止防盗控制器与诊断仪的通讯；
- 将点火开关转到“OFF”位置并将学习成功的钥匙从锁芯拔出；
- 重复学习步骤 (上述2~8)；
10． 如果所有钥匙学习完毕，就进行下面的操作；
注意：到此为止，完成了钥匙（密码应答器）和防盗控制器之间的学习，即密码应答器中存有防盗控制器密钥，密码应答器的识别码储存在防盗控制器中识别码列表中。
11． 通过诊断命令，将防盗控制器密钥存入诊断仪（12字节）；
12． 通过诊断命令，将车辆识别码写入防盗控制器；
13． 通过诊断命令，读取车辆识别码，验证车辆识别码是否正确；如果正确，继续下面的操作；否则，重复步骤12-13 两次；如果两次仍不成功，则停止防盗控制器与诊断仪的通讯，编程失败；
14． 通过诊断命令，将用户授权码写入防盗控制器；
15． 通过诊断命令，读取用户授权码，验证用户授权码是否正确；如果正确，继续下面的操作；否则，重复步骤14-15两次；如果两次仍不成功，则停止防盗控制器与诊断仪的通讯，编程失败；
16． 通过诊断命令，清除防盗控制器中的故障码；
17． 停止防盗控制器与诊断仪的通讯；
注意：到此为止，将车辆识别码和用户授权码写入防盗控制器中。
18． 建立发动机控制模块与诊断仪的通讯；
注：需要通过Tester present service 使通讯保持正常
19． 通过诊断命令，对发动机控制模块进行安全访问（具体视ECM资源决定）；
20． 通过诊断命令，将密钥写入发动机控制模块 (12字节)；
21． 通过诊断命令，读取密钥，验证密钥是否正确；如果正确，继续下面的操作；否则，重复步骤20-21两次；如果两次仍不成功，则停止发动机控制模块与诊断仪的通讯，编程失败；
22． 通过诊断命令，将车辆识别码写入发动机控制模块；
23． 通过诊断命令，读取车辆识别码，验证车辆识别码是否正确；如果正确，继续下面的操作；否则，重复步骤21-22两次；如果两次仍不成功，则停止发动机控制模块与诊断仪的通讯，编程失败；
24． 通过诊断命令，将用户授权码码写入发动机控制模块；
25． 通过诊断命令，读取用户授权码，验证用户授权码是否正确；如果正确，继续下面的操作；否则，重复步骤23-24两次；如果两次仍不成功，则停止发动机控制模块与诊断仪的通讯，编程失败；
26． 如果还要进行其它编程工作，那么：
-进行其它编程工作；
27． 如果不需要进行其它编程工作，就进行下面的操作；
28． 停止发动机控制模块与诊断仪的通讯；
29． 将点火开关转到“OFF”位置并将最后一把钥匙从锁芯拔出；
注意：到此为止，将防盗控制器密匙和用户授权码写入发动机ECU中。
30． 将一把学习成功的钥匙插入锁芯；
31． 将点火开关旋转到“ON”的位置；
32． 等待500毫秒；
33． 建立防盗控制器与诊断仪的通讯；
34． 通过诊断命令，读防盗控制器中的故障码；
35． 如果有故障码设置，那么：
-停止防盗控制器与诊断仪的通讯，编程失败。
36． 如果没有故障码设置，就进行下面的操作：
37． 停止防盗控制器与诊断仪的通讯；
38． 结束并将点火开关旋转到“OFF”的位置。
编程结束。
3.2服务站端编程
3.21匹配钥匙功能：适用于钥匙丢失或更换钥匙的情况。
钥匙表就是密码应答器识别码列表，可以使用诊断仪建立钥匙存储编程。该编程要完成的任务是：
1)将防盗控制器密钥写入密码应答器；
2)将密码应答器识别码写入防盗控制器。
编程步骤：
1． 诊断仪与车辆诊断口连接；
2． 将需要学习的钥匙插入锁芯；
3． 将点火开关旋转到“ON”的位置；
4． 建立防盗控制器与诊断仪的通讯；
5． 输入用户授权码；
6． 通过诊断命令确定需要学习的钥匙学习完成后在钥匙列表中的位置，即获得防盗控制器钥匙表中目前已经学习的钥匙数；
7． 如果钥匙表中已存储的钥匙数与所要学习的钥匙数之和大于6，那么：
-通过诊断命令，清空防盗控制器中存储的钥匙表；
-进行下面的操作
8． 如果钥匙表中已存储的钥匙数与所要学习的钥匙数之和小于或等于6，则进行下面的操作；
9． 通过诊断命令，进行钥匙的学习，防盗控制器操作如下；
- 读出钥匙的密码应答器识别码；
- 将识别码与存储在防盗控制器中的识别码列表进行比较；
- 将防盗控制器密钥写入密码应答器 (12字节)；
- 校验写入的密钥是否正确；
- 将识别码存储在防盗控制器中识别码列表的相应位置；
10． 通过诊断命令，读钥匙学习的结果。通过读取密码应答器识别码的学习状态来验证钥匙学习是否正确；
11． 如果钥匙学习不正确，那么；
-停止防盗控制器与诊断仪的通讯，编程失败。
12． 如果钥匙学习正确，就进行下面的操作；
13． 停止防盗控制器与诊断仪的通讯；
14． 将点火开关旋转到“OFF”的位置并从锁芯拔出学习成功的钥匙；
15． 如果还有钥匙需要学习，重复上述2~14；
16． 如果钥匙学习结束，就进行以下操作；
17． 将学习成功的钥匙插入锁芯；
18． 将点火开关旋转到“ON”的位置；
19． 建立防盗控制器与诊断仪的通讯；
20． 通过诊断命令，读防盗控制器故障码；
21． 如果出现密码应答器相关的故障码，包括9003、9008、9009、9010，那么：
-则停止防盗控制器与诊断仪的通讯，编程失败。
22． 如果没有出现密码应答器相关的故障码，就进行下面的操作；
23． 停止防盗控制器与诊断仪的通讯；
24． 结束并将点火开关旋转到“OFF”的位置。
3.22更换防盗控制器后编程功能：
防盗控制器更换后，编程要完成的任务是：
1）将发动机控制模块中存储的密钥写入新的防盗控制器；
2）将密码应答器识别码写入新的防盗控制器；
3）将用户授权码写入新的防盗控制器。
1． 更换新的防盗控制器；
2． 诊断仪与车辆诊断口连接；
3． 将钥匙插入锁芯；
4． 将点火开关旋转到“ON”的位置；
5． 建立发动机控制模块与诊断仪的通讯；
注：需要通过Tester present service 使通讯保持正常
6． 输入用户授权码以便通过发动机控制模块安全认证;
7． 通过诊断命令，读取发动机控制模块中存储的密钥并暂存于诊断仪 (12字节)；
8． 停止发动机控制模块与诊断仪的通讯；
9． 建立防盗控制器与诊断仪的通讯；
10． 将密钥写入防盗控制器；
11． 通过诊断命令，读取密钥，验证密钥是否正确；如果正确，继续下面的操作；否则，重复步骤10-11两次；如果两次仍不成功，则停止防盗控制器与诊断仪的通讯，编程失败；
12． 通过诊断命令，防盗控制器进行钥匙的学习，防盗控制器将：
- 读出钥匙1的密码应答器识别码；
- 将识别码与存储在防盗控制器中的识别码列表进行比较；
- 将密钥写入密码应答器 (12字节)；
- 校验写入的密钥是否正确；
- 将识别码存储在防盗控制器中识别码列表的位置1；
13． 通过诊断命令，读钥匙学习的结果。通过读取钥匙的学习状态来验证钥匙学习是否正确；
14． 如果钥匙学习不正确（应答码不是$00），那么：
-停止防盗控制器与诊断仪的通讯，编程失败。
15． 如果钥匙学习正确，就进行下面的操作；
16． 如果还有钥匙需要学习，那么：
-停止防盗控制器与诊断仪的通讯；
-点火开关转到“OFF”并将学习成功的钥匙从锁芯拔出；
-重复上述步骤3~4；
-建立防盗控制器和诊断仪的通讯；
-重复上述步骤11~15；
17． 如果钥匙学习结束，就进行下面的操作；
18． 通过诊断命令，将车辆识别码写入防盗控制器；
19． 通过诊断命令，读取车辆识别码，验证车辆识别码是否正确；如果正确，继续下面的操作；否则，重复步骤18-19两次；如果两次仍不成功，则停止防盗控制器与诊断仪的通讯，编程失败；
20． 通过CAR PASS将用户授权码写入防盗控制器；
21． 通过诊断命令，读取用户授权码，验证用户授权码是否正确；如果正确，继续下面的操作；否则，重复步骤20-21两次；如果两次仍不成功，则停止防盗控制器与诊断仪的通讯，编程失败；
22． 通过诊断命令，清除防盗控制器中的故障码;
23． 停止防盗控制器与诊断仪的通讯；
24． 将点火开关旋转到“OFF”位置并从锁芯中拔出学习成功的钥匙；
25． 将学习成功的钥匙插入锁芯；
26． 将点火开关旋转到“ON”位置；
27． 建立防盗控制器与诊断仪的通讯；
28． 通过诊断命令，读防盗控制器故障码；
29． 如果出现任何故障码，那么：
-则停止防盗控制器与诊断仪的通讯，编程失败。
30． 如果没有出现任何故障码，就进行下面的操作；
31． 停止防盗控制器与诊断仪的通讯；
32． 结束并将点火开关旋转到“OFF”位置。
3.23维修站更换发动机控制模块编程：
发动机控制模块更换后，编程要完成的任务是：
1）将防盗控制器中存储的密钥写入新的发动机控制模块；
2）将车辆识别码写入发动机控制模块；
3）将用户授权码写入发动机控制模块。
编程步骤：
1. 更换新的发动机控制模块；
2. 诊断仪与车辆诊断口连接；
3. 将学习成功的钥匙插入锁芯；
4. 将点火开关旋转到“ON”位置；
5. 建立防盗控制器与诊断仪的通讯；
6. 输入用户授权码通过防盗控制器的认证；
7. 读防盗控制器中存储的密钥，并暂存于诊断仪中 (12字节)；
8. 停止防盗控制器与诊断仪的通讯；
9. 建立发动机控制模块与诊断仪的通讯；
注：需要通过Tester present service 使通讯保持正常
10. 通过诊断命令，对发动机控制模块进行安全访问（视ECM资源决定）.
11. 通过诊断命令，将密钥写入发动机控制模块 (12字节)；
12. 通过诊断命令，读取密钥，验证密钥是否正确；如果正确，继续下面的操作；否则，重复步骤11-12两次；如果两次仍不成功，则停止发动机控制模块与诊断仪的通讯，编程失败；
13. 通过诊断命令，将车辆识别码写入发动机控制模块；
14. 通过诊断命令，读取车辆识别码，验证车辆识别码是否正确；如果正确，继续下面的操作；否则，重复步骤12-13两次；如果两次仍不成功，则停止发动机控制模块与诊断仪的通讯，编程失败；
15. 通过诊断命令，将用户授权码写入发动机控制模块；
16. 通过诊断命令，读取用户授权码，验证用户授权码是否正确；如果正确，继续下面的操作；否则，重复步骤14-15两次；如果两次仍不成功，则停止发动机控制模块与诊断仪的通讯，编程失败；
17. 如果还要进行其它编程工作，那么：
-进行其它编程工作；
18. 如果不需要进行其它编程工作，就进行下面的操作；
19. 停止发动机控制模块与诊断仪的通讯；
20. 将点火开关旋转到“OFF”位置然后再将点火开关转到“ON”位置；
21. 建立防盗控制器与诊断仪的通讯；
22. 通过诊断命令，读防盗控制器故障码；
23. 如果出现发动机控制模块相关的故障码，包括9005、9006、9007，那么：
-则停止防盗控制器与诊断仪的通讯，编程失败。
24. 如果没有出现发动机控制模块相关的故障码，就进行下面的操作；
25. 停止防盗控制器与诊断仪的通讯；
26. 结束并将点火开关旋转到“OFF”位置。
