汽车传动系统简析

    汽车传动系统是位于发动机和驱动车轮之间的动力传动装置 , 其作用是将发动机发出的动力传给驱动车轮。传动系统的首要任务是与 发动机协同工作 ,以保证汽车在各种行驶条件下正常行驶所必需的驱 动力与车速,并使汽车具有良好的动力性和燃油经济性。 为此任何形式的传动系统都必须具有 : 实现减速增扭;实现汽车变速;实现汽车倒车;必要时中 断传动系统的动力传递;应使两侧驱动车轮具有差速作用,差速器使左右两驱动轮可以以不同的角速度旋转。此外,由于发动机、离合器和变速器固定在车架上,而驱动桥和驱动轮一般是通过弹性悬架与车架联系的,因此在汽车行驶过程中,变速器与驱动轮之间有相对运动。在此情下,两者之间不能用简单的整体传动轴传动,应采用由万向节和传动轴组成的万向传动装置。
    1.1差速器的确定
    汽车在弯道行驶,内外两侧车轮的转速有一定的差别,外侧车轮的行驶路程长,转速也要比内部车轮的转速高,这个时候就需要差速器来调节。
    ●  差速器的功能以及原理

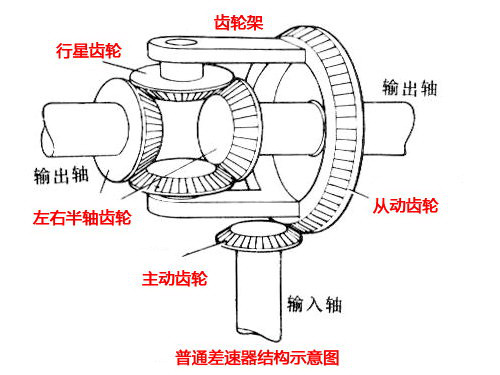

汽车传动系统简析(图1)
    顾名思义,“差速器”就是用来让车轮转速产生差异的,在转弯的情况下可以使左右车轮进行合理的扭矩分配,来达到合理的转弯效果。当发动机的动力经离合器、变速器、传动轴,经过了驱动桥上减速器的减速增矩之后,就要面临左右车轮的扭矩的分配,实现左右车轮的不同速度,使两边车轮尽可能以纯滚动的形式不等距行驶,减少轮胎与地面的摩擦,这就是所谓的“差速”过程。

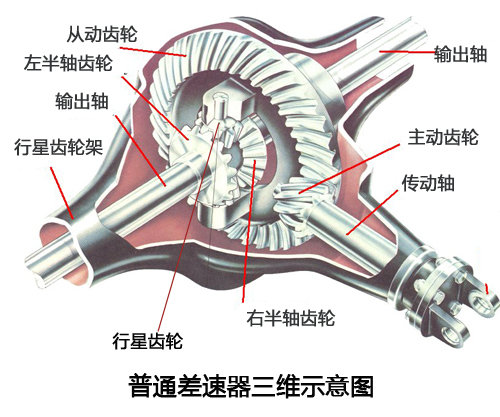

汽车传动系统简析(图2)
    差速器主要由行星齿轮、齿轮架以及左右半轴齿轮构成。在传动轴和驱动桥的结合点上,我们能看到一个半径比较大的从动齿轮,由于输入轴主动齿轮半径比较小,因此动力从此齿轮传递到半径比较大的从动齿轮的过程中就能实现一个减速增矩的过程。

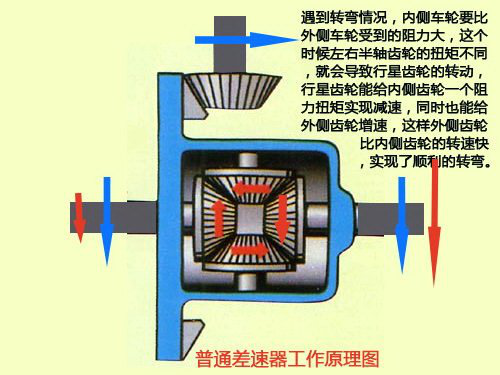

汽车传动系统简析(图3)
    接下来减速器从动齿轮带动着行星齿轮架一起运转,由于左右输出轴和行星齿轮架是相连的,因此左右输出轴会跟着一起转动,而左右半轴齿轮就会跟着一起运转,而实现“差速”的关键就是两个和左右半轴齿轮相垂直的行星齿轮。这两个行星齿轮和左右车轮都咬合着,齿轮咬合方式能够让左右两个齿轮达到一个互相抵制的效果。

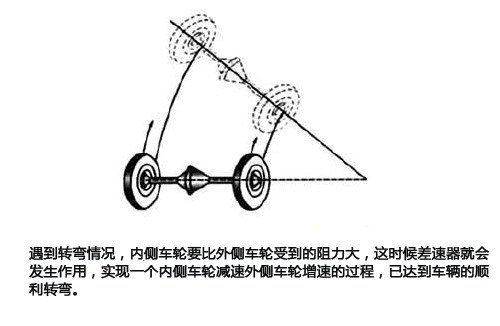

汽车传动系统简析(图4)
    当汽车直线行驶的时候,左右半轴齿轮的扭矩和转速都是相同的,因此和行星齿轮结合的时候左侧和右侧能够互相抵消,这个时候行星齿轮是不运动的。遇到转弯情况,内侧车轮要比外侧车轮受到的阻力大,这个时候左右半轴齿轮的扭矩不同,就会导致行星齿轮的转动,行星齿轮能给内侧齿轮一个阻力扭矩实现减速,同时也能给外侧齿轮增速,这样外侧齿轮比内侧齿轮的转速快,实现了顺利的转弯。
    ●  限速器的实际意义
    普通差速器有一种弊端,那就是由于车轮悬空而导致空转,一旦发生类似的情况,差速器将动力源源不断的传给没有阻力的空转车轮,车辆不但不能向前运动,大量的动力也会流失。这时候就需要一种差速器来解决这样的情况。

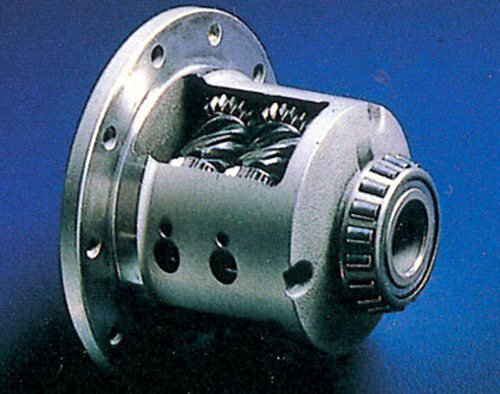

汽车传动系统简析(图5)
    限滑差速器的英文简写为LSD,是Limited Slip Differential的缩写,而LSD的主要功能就是在工作时使左右车轮一同运转,而且将左右车轮的转速差控制在一定范围之内,以车辆保证正常的行进。根据实现方式以及机件结构的不同,LSD可细分为扭力感应型、黏耦合型、螺旋齿轮式、标准机械式LSD等多种形式。虽然实现限滑差速的过程不同,最终目的是一致的。
汽车传动系统简析(图6)汽车传动系统简析(图7)
汽车传动系统简析(图8)汽车传动系统简析(图9)
    几种常见的限滑差速器(机械式、电子机械式、滚珠锁定式、粘性耦合式)
    ●  限滑差速器对于性能提升的意义
    拿一个实际路况作为例子,当驾驶一辆装有LSD的车,其中一只驱动轮发生空转时,LSD会控制两只车轮动力输出,阻止空转的车轮不会继续空转,使另一只车轮也有足够大的动力从而帮助车辆前进;在加速过弯时,输出扭力和离心力迫使车辆内轮扬起离开地面或产生打滑现象,而LSD装置也会将动力尽量转移到外侧车轮,因此可以帮助驾驶者提高过弯的速度,以此加强了操控性能。
汽车传动系统简析(图10)汽车传动系统简析(图11)
    装有LSD的车辆,在过弯过程中的那种操控特性与普通车辆完全不同,驾驶员可以将油门踩深些,这时候除了提升了过弯的速度外,也不用担心车辆因为进弯速度太快而造成的危险,因此装载了LSD的车辆确实在弯道上比普通的差速器具备高速和可操控性的优势。



汽车传动系统简析(图12)

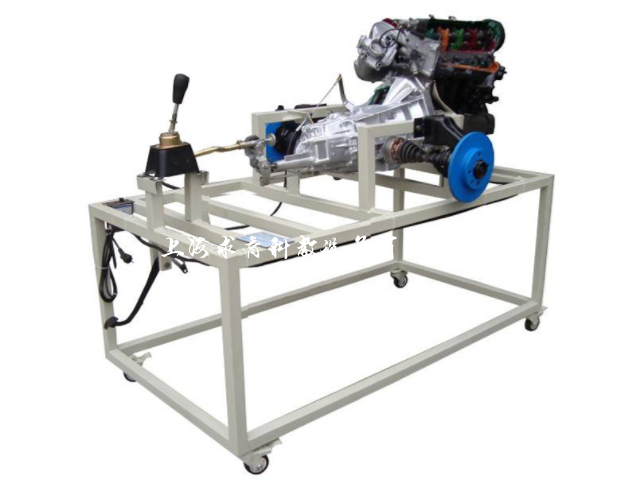

汽车动力驱动与传动系统综合实训台
