无阀滤池的工作原理

无阀滤池
无阀滤池是一种控制阀件少,运行自控,不需要另设冲洗水泵或水塔,基建投资低的过滤设施。其主要通过进出水的压差自动控制虹吸产生和破坏,实现自动连续运行,分为重力式和压力式两种形式。它的优点是:运行全部自动,操作管理方便,节省大型阀门,造价较低,出水面高于滤层,在过滤过程中滤料层内不会出现负水头。缺点是:冲洗水箱建于滤池上部,滤池总高度较高,池体结构较复杂,且出力较小,不适用于大型火力发电厂。
(1)原理

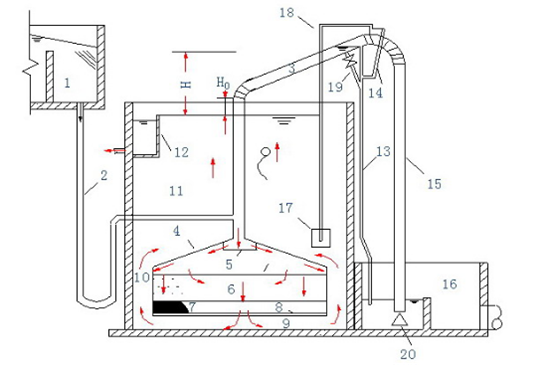

无阀滤池的运行过程(见图):由进水管送入的水通过过滤层,汇集到下部集水室,再由连通管流至上部冲洗水箱。当冲洗水箱水满后,便开始溢流向外送水。
其失效和清洗的情况是:随着运行时间增长,滤层阻力增加,虹吸管上升管的水面上升。当阻力增加使水面上升到虹吸管辅助管口时,水自此管急剧下落,主虹吸管中空气便通过抽气管不断抽走,因主虹吸管中产生负压,使虹吸上升管和下降管中的水面均很快上升。当两股水流汇合后,便形成虹吸,这时过滤室中的水立即被虹吸管抽走,冲洗水箱的水迅速流至滤层,形成自动反冲洗。当冲洗水箱水位下降到虹吸破坏管口以下,由于空气进入,虹吸破坏,冲洗结束,进入下一个运行循环。

无阀滤池的工作原理
无阀滤池过滤过程
我们可以通过上海求育的无阀滤池来加深对无阀滤池工作原理及性能的理解.掌握无阀滤池的运转操作方法。
↓↓↓点击图片↓↓↓

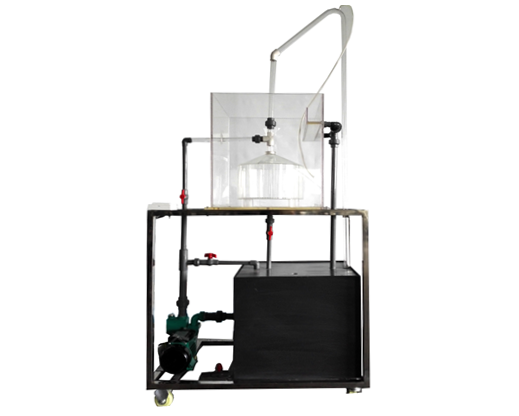

教学用无阀滤池演示装置
教学用无阀滤池演示装置
