实验采用管流综合实验装置。管流综合实验装置包括实验管路、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计，其结构如图示。

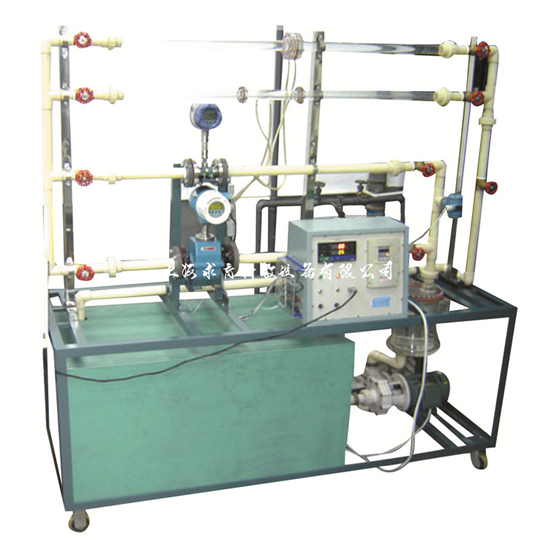

QY-HJ28流量检测仪表与控制系统实验装置
↓↓↓点击图片↓↓↓
1．文丘利流量计
文丘利管是一种常用的测量有压管道流量的装置，属压差式流量计。它包括收缩段、喉道和扩散段三部分，安装在需要测定流量的管道上。在收缩段进口断面和喉道断面上设测压孔，并接上比压计，通过量测两个断面的 测压管水头差 ，就可计算管道的理论流量 Q ，再经修正得到实际流量。
文丘利管是一种常用的测量有压管道流量的装置，属压差式流量计。它包括收缩段、喉道和扩散段三部分，安装在需要测定流量的管道上。在收缩段进口断面和喉道断面上设测压孔，并接上比压计，通过量测两个断面的 测压管水头差 ，就可计算管道的理论流量 Q ，再经修正得到实际流量。
2．孔板流量计
在管道上设置孔板，在流动未经孔板收缩的上游断面和经孔板收缩的下游断面上设测压孔，并接上比压计，通过量测两个断面的 测压管水头差 ，可计算管道的理论流量 Q ，再经修正得到实际流量。孔板流量计也属压差式流量计，其特点是结构简单。
在管道上设置孔板，在流动未经孔板收缩的上游断面和经孔板收缩的下游断面上设测压孔，并接上比压计，通过量测两个断面的 测压管水头差 ，可计算管道的理论流量 Q ，再经修正得到实际流量。孔板流量计也属压差式流量计，其特点是结构简单。
