一、概述

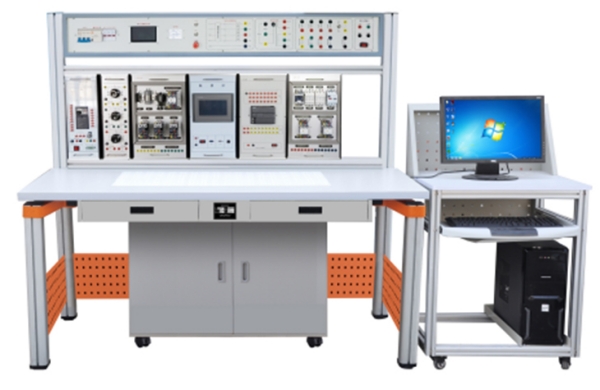

QY-QD093中级电工电子技能实训台是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”要求设计的。它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路教学。通过配备的PLC可编程控制器、变频调速器及相应实训模块，学生能快速掌握实际应用技术和操作技能，是培养电气设备安装、维修、编程控制技术和变频调速技术等中高级技能的理想设备。
二、技术性能
输入电压：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10～＋40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜1.5KVA
重量：100Kg
外形尺寸：2080×700×1630mm³
漏电保护动作电流：≤30mA
漏电保护动作时间：≤0.1s
三、装置的基本配置及功能
(一) DW01电源控制机箱
主控功能板：
电源输入：三相四线电源输入，经漏电保护器、总开关、接触器控制。
电压表：450V指针式交流电压表，可观测三个电网电压。
智能电源管理系统：
智能终端：32位ARM核心，4.3寸彩色触摸屏，支持Zigbee、CAN等多种通信模式，具备语音播报功能。
手机APP：实时显示电压、电流等参数，支持近2年用电数据查询和远程控制。
PC端软件：集中管理设备状态，具有故障分析和用电能效分析功能。
后台系统：包含账号管理、设备管理、报修管理和用户管理等功能。
交、直流电源：
直流稳压电源：24V一路, ±12V两路, ＋5V一路，具有短路软截止自动恢复保护功能。
恒流源：提供0-20mA恒流源。
交流电源：包括变压器输出的多种电压和单相调压器可调电压。
(二) 主要实验器材
DW-01维修电工实训组件（一）：挂板上装有交流接触器、按钮指示灯、接线端子等。
DW-02维修电工实训组件（二）：挂箱上装有熔断器、低压断路器、时间继电器等。
DW-03维修电工实训组件（三）：挂箱上装有转换开关、电磁阀等。
PLC主机挂箱：配三菱FX3U-48mR主机，集成数字量I/O，含仿真教学软件和工控组态软件。
PLC实训模块：包含模拟量信号和开关量信号，能模拟工业现场设备运行状态，提供多种实训项目。
工业自动化数字孪生仿真软件：具备数据采集和对外控制功能，支持多种虚拟工业场景。
变频器实训挂箱：配置三菱FR-D720S变频器，带RS485通讯接口及BOP操作面板。
电机导轨及光码盘测速系统：含光码盘测速系统和导轨。
工控组态软件：用于编辑组态棒图和实训动态跟踪教学。
PLC仿真实训软件：用于PLC编程训练和模拟运行。
(三) 实训桌
实验桌采用高性能铝型材和静电喷涂工艺，配备储存柜和电脑主机托，方便DIY组装和移动。
四、实训项目
电气控制实训
电气控制实训项目主要围绕三相异步电动机的控制展开，通过一系列基础到复杂的控制电路，使学生掌握电动机的启动、运行、停止、正反转、变速及制动等基本控制方法。这些项目不仅涵盖了电动机控制的基本原理，还通过实际操作加深了学生对接触器、继电器、时间继电器等电气元件的理解和应用能力。通过这些实训，学生能够熟悉工厂中常见的电气控制系统，并具备初步的故障排查和维修能力。
PLC可编程控制器基础电路实训
PLC实训项目旨在通过模拟工业现场的实际应用场景，使学生掌握PLC的基本编程和调试技能。从基础的逻辑功能测试到复杂的工业设备模拟控制，这些项目涵盖了PLC编程的各个方面，包括定时器、计数器、跳转、分支、移位寄存器等功能的应用。通过这些实训，学生能够理解PLC的工作原理，熟悉PLC编程软件的使用，并掌握根据实际需求编写PLC程序的能力。
PLC高级综合技能实训
高级综合技能实训项目进一步提升了学生的PLC编程与控制能力，涉及更复杂的控制系统和调速技术。这些项目不仅要求学生能够编写出满足特定需求的PLC程序，还要求学生能够理解和应用变频器、触摸屏等高级控制设备。通过实训，学生能够掌握变频器的功能参数设置与操作方法，了解变频器的报警与保护机制，并能够利用变频器实现电动机的多段速度控制。此外，学生还将学习如何通过PLC控制变频器进行调速，以及如何设计和调试基于触摸屏的人机交互系统。
QY-QD093中级电工电子技能实训台配置丰富，功能全面，不仅适用于电工及设备维修电工的作业考核和技能竞赛，还能有效提升学生的实际操作能力和解决实际问题的能力。
QY-QD093中级电工电子技能实训台适用于电工及设备维修电工的作业考核、技能竞赛，是培养电气设备安装、电气设备维修、编程控制技术和变频调速技术等中高级技能的实训设备，具备作业标准鉴定、考核功能。
