一、产品概述
新能源汽车检测维修实训室,新能源汽车实训中心是专为纯电动轿车设计的在线检测故障教具车转换设备。该设备在不破坏原车线束的前提下,能够将正常运行的纯电动轿车转变为教学用的故障检测教具,实现实时检测与诊断原车的动、静态信号参数。此设备配备了丰富的机械和无线故障设置功能,涵盖多个关键控制单元,适用于中高等职业技术院校、普通教育类学院及培训机构对纯电动整车理论和维修实训的教学需求。
二、核心功能及特点
连接与完整性:通过专用线束与整车无缝连接,断开后不影响原车功能及线束完整性。
整车结构保持:保持原车所有控制系统、传感器、执行器的完整,确保车辆可正常运行。
检测与故障设置:
提供不少于300个故障设置点,使用与原车线束相同的插头和国标铁氟龙汽车专用电线,确保电路信号稳定。
测量面板上详细绘制原车控制单元管脚,并配备镀金端子,便于实时信号测量和参数分析。
智能平台:配备多功能一体机,支持无线故障设置、电子版维修资料查阅等功能。
隐藏式故障设置区:采用隐藏推拉门设计,内部安装机械与无线故障设置系统,便于进行多种故障模拟。
多系统教学实训:涵盖VCU、BMS、电机控制器、高压充配电、空调管理、EPS、EPB、网关、智能钥匙、BCM等多个控制单元的教学实训,支持断路、短路、虚接、交叉错接等多种故障设置和诊断。
电子版资料:提供原车维修手册、电路图及实训指导书,辅助故障设置和排除教学。
无线智能考核:配备无线智能考核系统,支持教师设置故障,学员分析查找,提升实车故障处理能力。
高品质材料:检测面板采用耐腐蚀、耐创击、防火、防潮的高级铝塑板,设备框架采用全铝合金型材,耐油耐腐蚀,易于清洁。
无线智能考核系统要求:特别强调配备无线智能考核系统,提供演示视频,支持断电状态下故障设置,含断路、偶发等现象,便于学员掌握实车故障分析和排除方法。
三、基本配置

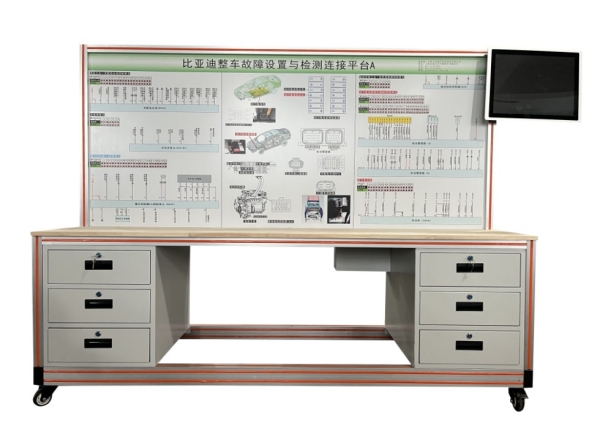

整车故障设置与检测连接平台(带双抽屉)1套
新能源三电电控系统1套
组合仪表等其他低压电器电控1套
手动考核系统1套
PC版无线智能考核系统(带考核系统)1套
臂挂可摆动角度的教学多媒体一体机1台(19英寸)
专用无损原车器件的对接线束1套
控制原理图教板2件(新能源三电电控系统1件,组合仪表等其他低压电器电控1件)
四、实训实验项目
新能源汽车检测维修实训室,新能源汽车实训中心涵盖纯电动汽车的技术参数了解、总成零部件名称和功能熟悉、控制关系掌握、控制模块组成了解、电机控制器模块结构与工作原理掌握、DC-DC转换器模块结构与检测方法学习、动力配电箱模块结构与检测方法掌握、电池管理单元结构与检测方法了解、电机总成结构与工作原理掌握、交流车载慢充与直流快充结构与检测方法学习、档位控制器与主控ECU结构与检测方法掌握、加速踏板与自动空调结构与检测方法了解、网关控制、EPS系统、EPB系统、智能钥匙控制系统、BCM控制系统结构与故障诊断与排除模拟训练等多个方面。
综上所述,新能源汽车检测维修实训室,新能源汽车实训中心是一款功能全面、设计精良的纯电动轿车在线检测故障教具车转换设备,能够满足各类教育机构对纯电动整车理论和维修实训的教学需求。
QY-XNY205新能源整车动态数据采集及控制平台和可正常运行的纯电动轿车配合使用,在不破坏原车任意一条线束的基础上将整车转变为在线检测故障教具车,可实现实时检测与诊断原车、静态信号参数。可对控制单元主要线路进行断路、短路、虚接、交叉错接等故障,具备机械故障设置,采用原车整车控制器VCU控制单元、动力电池管理系统BMS控制单元、驱动系统三合一电机控制器控制单元、高压三合一充配电总成控制单元、交流充电口、自动空调管理控制单元、EPS控制单元、EPB控制单元、网关控制单元、智能钥匙控制单元、BCM车身电脑控制单元等的动、静态信号参数。机械设置系统,采用镀金U型插头,设故方法可靠,及具备无线故障设置功能。
电话:15021281975 微信
汽车新能源实训室建设方案
序号 | 产品 | 型号 | 单位 | 数量 | 单价 | 总价 |
1 | 汽车油电混合动力系统解剖模型 | QY-XNY-12 | 套 | 1 | 68000 | 68000 |
2 | 汽车油电混合动力系统综合实训台(丰田普瑞斯) | QY-XNY-13 | 套 | 1 | 170000 | 170000 |
3 | 汽车电动动力系统示教板 | QY-XNY-37 | 套 | 1 | 84000 | 84000 |
4 | 汽车燃料电池(氢气)系统示教板 | QY-XNY-11 | 套 | 1 | 96000 | 96000 |
5 | 电动机动车制动能量回收控制实训系统 | QY-XNY-09 | 套 | 1 | 95000 | 95000 |
6 | 太阳能电动汽车教学系统 | QY-XNY-02 | 套 | 1 | 198000 | 198000 |
7 | 电动汽车在线检测实训考核系统 | QY-XNY-23 | 套 | 1 | 158000 | 158000 |
8 | 雷沃天然气发动机实验台 | QY-XNY | 套 | 1 | 88000 | 88000 |
9 | 汽车电动动力系统实训平台 | QY-XNY-31 | 套 | 1 | 144000 | 144000 |
10 | 动力电池组管理系统试验台(电池管理系统(BMS)实训台) | QY-XNY-10 | 套 | 1 | 108000 | 108000 |
11 | 汽车混合动力系统示教板 | QY-XNY-38 | 套 | 1 | 84000 | 84000 |
12 | 汽车电动动力系统示教板 | QY-XNY-37 | 套 | 1 | 58000 | 58000 |
13 | 太阳能电动汽车示教板 | QY-XNY-27 | 套 | 1 | 75000 | 75000 |
14 | 油电混合动力汽车动力系统解剖演示台 | QY-XNY-08 | 套 | 1 | 78000 | 78000 |
15 | 太阳能电动汽车教学系统 | QY-XNY-02 | 套 | 1 | 198000 | 198000 |
16 | 电动汽车空调系统实训台 | QY-KTXT-06 | 套 | 1 | 88000 | 88000 |
17 | 纯电动汽车制动能量回收系统示教板 | QY-XNY-33 | 套 | 1 | 95000 | 95000 |
18 | 太阳能电池管理系统示教板 | QY-XNY-34 | 套 | 1 | 115000 | 115000 |
19 | 电动汽车高压安全防护系统示教板 | QY-XNY-01 | 套 | 1 | 168000 | 168000 |
20 | 超级电容能量管理系统示教板 | QY-XNY | 套 | 1 | 98000 | 98000 |
21 | 电动汽车整车CAN总线网络系统示教板 | QY-XNY-32 | 套 | 1 | 175000 | 175000 |
22 | 电控双燃料汽车发动机实训台 | QY-XNY | 套 | 1 | 85000 | 85000 |
23 | 纯电动汽车动力系统实训台 | QY-XNY-26 | 套 | 1 | 125000 | 125000 |
24 | 纯电动汽车电池管理系统实训考核装置 | QY-XNY | 套 | 1 | 295000 | 295000 |
25 | 新能源汽车电机性能试验台 | QY-XNY | 套 | 1 | 125000 | 125000 |
26 | 新能源汽车新技术综合实训台 | QY-XNY | 套 | 1 | 142000 | 142000 |
27 | 新能源汽车充电管理系统实训台 | QY-XNY | 套 | 1 | 95000 | 95000 |
28 | 低速电动车动力系统实训台 | QY-XNY | 套 | 1 | 115000 | 115000 |
29 | 混合动力变速器解剖演示台 | QY-XNY | 套 | 1 | 38000 | 38000 |
30 | 混合动力变频器解剖演示台 | QY-XNY | 套 | 1 | 29500 | 29500 |
31 | 混合动力高压电池解剖模型 | QY-XNY | 套 | 1 | 32000 | 32000 |
32 | 纯电动车直流有刷电机解剖模型 | QY-XNY | 套 | 1 | 9500 | 9500 |
33 | 纯电动车直流无刷电机解剖模型 | QY-XNY | 套 | 1 | 9500 | 9500 |
34 | 纯电动车交流电机解剖模型 | QY-XNY | 套 | 10 | 11000 | 110000 |
35 | 纯电动车磁阻电机解剖模型 | QY-XNY | 套 | 10 | 11500 | 115000 |
36 | 纯电动车轮毂电机解剖模型 | QY-XNY | 套 | 10 | 8000 | 80000 |
37 | 异步电动机解剖模型 | QY-XNY | 套 | 10 | 8000 | 80000 |
38 | 同步电动机解剖模型 | QY-XNY | 套 | 10 | 7500 | 75000 |
39 | 纯电动车差速器解剖模型 | QY-XNY | 套 | 10 | 4500 | 45000 |
40 | 纯电动汽车电源转换系统示教板 | QY-XNY | 套 | 1 | 42000 | 42000 |
41 | 新能源汽车电动助力转向系统实训台 | QY-XNY | 套 | 1 | 45000 | 45000 |
42 | 新能源汽车电动水冷却系统实训台 | QY-XNY | 套 | 1 | 45000 | 45000 |
43 | 纯电动汽车电动真空助力制动系统实训台 | QY-XNY | 套 | 1 | 42000 | 42000 |
44 | 油电混合动力发动机拆装实训台 | QY-XNY | 套 | 1 | 39500 | 39500 |
45 | 电动车电机附拆装架 | QY-XNY | 套 | 1 | 12000 | 12000 |
46 | 电动汽车整车电器实训台 | QY-XNY | 套 | 1 | 87000 | 87000 |
47 | 新能源汽车创新实训平台 | QY-XNY | 套 | 1 | 96000 | 96000 |
48 | 油电混合动力变速器拆装实训台 | QY-XNY | 套 | 1 | 45000 | 45000 |
49 | 单体电池充放电实验装置 | QY-XNY | 套 | 1 | 80000 | 80000 |
50 | 永磁电机与控制器实训台 | QY-XNY-40 | 套 | 1 | 120000 | 120000 |
51 | 铅酸蓄电池解剖展示台 | QY-XNY | 套 | 1 | 4500 | 4500 |
52 | 锂电池解剖模型 | QY-XNY-39 | 套 | 1 | 8000 | 8000 |
53 | 汽车新能源高压器件结构示教板 | QY-XNY | 套 | 1 | 135000 | 135000 |
54 | 高压安全模拟测量试验台 | QY-XNY | 套 | 1 | 56000 | 56000 |
55 | 绝缘杆 | FY-10JYG | 只 | 2 | 500 | 1000 |
56 | 绝缘夹钳 | FY-50JYG | 只 | 2 | 700 | 1400 |
57 | 高压试电笔 | 10V-250V | 支 | 8 | 100 | 800 |
58 | 绝缘垫 | 10kv | 块 | 4 | 300 | 1200 |
59 | 绝缘手套 | 12KV | 副 | 20 | 100 | 2000 |
60 | 绝缘靴 | 25KV | 双 | 20 | 200 | 400 |
61 | 安全帽 | 个 | 20 | 80 | 1600 | |
62 | 绝缘耐压测试仪 | MS2675C | 台 | 1 | 13000 | 13000 |
63 | 20件12.5MM系列VDE绝缘套筒组套 | 09267 | 套 | 8 | 4000 | 32000 |
64 | 低压试电笔 | 62601 | 支 | 8 | 80 | 660 |
65 | 手持式示波器 | VICTOR220 | 台 | 1 | 8000 | 8000 |
合计:4965560元 |
