上海求育QY-JXSY24程控综合实验箱将交换网络单元设计成插拔式模块,分为用户模块、信令信号产生模块、呼叫接续的记发器模块、信令显示与控制模块、路由交换控制模块等。交换方式的实验从人工交换、空分交换、数字时分交换由浅入深，有助学生理解交换原理，比较各种交换方式的特点和优劣。学生可在了解空分交换、时分交换芯片原理和控制时序的前提下，编制各种交换软件（不用MS51仿真器，在我们软件的支持下在线调试），实现所需的路由交换。配备了完整的信令分析和电话接续统计软件，有助学生学会实际交换机分析软件的使用。以便学生用不同方式开发实现交换功能,对学生理解交换原理,培养芯片使用能力很有帮助.电话021-69918115
详细信息：https://www.mmaan.com/cpjs/1567.html
实验项目
第一章 8643系统模块实验
实验1 交换系统组成与结构
实验2 8643电源模块
实验3 CPU中央系统处理器
实验4 用户接口模块（主被叫）实验
实验5 程控交换状态设置
实验6 信令信号的产生与观测
实验7 双音多频（DTMF）接收与检测
实验8 话路PCM CODEC编译码
实验9 呼叫处理与线路信号的传输过程
实验10 二/四线变换与回波返损测试
*实验11 用户终端电话信号电平调整
第二章 信令交换与信息交换
实验12 人工及信号交换实验
实验13 空分交换（MT8816）的过程与分析
实验14 时分交换（MT8980）的过程与分析
实验15 市话接口实验
第三章 中继实验
实验16 空分中继实验
实验17 数字时分中继光纤通信实验
第四章 二次开发实验
实验18 MT8816空分交换开发与在线调试实验
实验19 MT8980时分交换开发与在线调试实验
实验20 市话接口开发实验
实验21 记发器的电话呼叫接续编程实验
实验22 液晶汉字与字符显示编程
实验23 薄膜键盘扫描输入编程
实验24 新服务功能及编程调试
第五章 七号信令分折实验
实验25 七号信令系统与OSI七层的对应关系
实验26 固话用户呼叫过程信令分折
实验27 电信业务统计分折
附 录
附录1 液晶显示驱动模块HD 44780的指令集
附录2 数字交换网络芯片MT8980介绍
程控交换原理及控制单元实验
一、实验目的
1．熟悉该程控交换原理实验系统的电路组成与主要部件的作用。
2．体会程控交换原理实验系统进行电话通信时的工作过程。
二、实验原理
1．电路组成

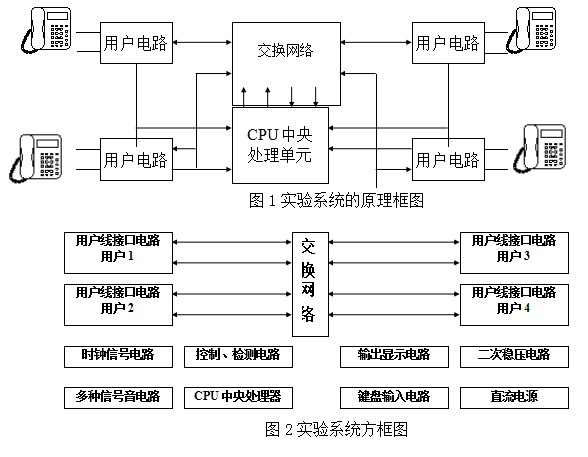

图1是该实验系统的原理框图，图2是该实验系统的方框图。
（1）用户模块电路：主要完成用户线接口、二\四线变换器、PCM编译码电路。
（2）交换网络系统 ：主要完成空分交换与时分交换两大功能。
（3）多种信号音电路：主要完成各种信号音的产生与发送，它由450Hz拨号音电路、忙音发生电路、回铃音发生电路、25Hz振铃信号电路组成：
（4）CPU中央集中控制处理器电路： 主要完成对系统电路的各种控制，信号检测，号码识别，键盘输入信息，输出显示信息等各种功能：
（5）键盘输入电路：主要把实验过程中的一些功能通过键盘设置到系统中。
（6）显示电路：显示主叫方与被叫方的电话号码，同时显示通话时间。
（7）输入输出扩展电路：显示电路与键盘输入电路主要通过该电路进行工作。
（8）双音多频DTMF接收检测电路：把四位二进制信号，接收存贮后再送给CPU中央集中控制处理系统。
（9）用户状态检测电路：主要识别主、被叫用户的摘挂机状态，送给CPU进行处理。
（10）自动交换网络驱动电路：主要实现电话交换通信时，CPU发出命令信息，由此电路实现驱动自动交换网络系统。
（11）信号音控制电路：它完全按照CPU发出的指令进行操作，使各种信号音按照系统程序进行工作。
（12）振铃控制电路： 它也是按照CPU发出的指令进行工作。
（13）系统工作电源：主要完成系统所需要的各种电源，本实验系统中有+5V，-5V，+12V，-12V，-48V等5组电源。
2．键盘功能：
图3键盘功能框图
对图3所示的键盘功能作如下介绍：
“时间”：该键可设置系统的延时时间。如久不拔号、久不应答、位间不拔号的延时，缺省值为10秒，可选择的时间值有10秒、30秒、1分钟。按一次该键则显示下一个时间值，三个值循环显示，当按下“确认”键时，就选定当前显示值供系统使用，按“复位”键则清除该次时间的设定。
“会议电话”：该键为召开电话会议的按键。会议电话设置用户1为主叫方，其他三路为被叫方，只能由主叫方主持召开会议，向其他三路发出呼叫。电路完全接通或者接通两路后，主叫方能和任一被叫方互相通话。除“复位”键外，其他键均推失去功能。会议结束后，可按“复位”键重启系统。
“中继”：该键为局内交换切向中继交换的功能按键，按下此键，再按“确认”键进行确认，则工作模式由局内交换切换为中继交换，显示器循环显示“d”，此时方可通过中继拨打“长途”电话。按“复位”键重启系统，进入正常局内交换模式。
“确认”：该键完成对其他功能键的确认，防止误按键，在键盘中除“复位”键外，其他功能键都必须加“确认”键才能完成所定义的功能。
“复位”：该键为重启系统按键。在任何时候或者系统出现不正常状态时都可按下此键重启系统（有用户通话时，会中断通话），所有设置均为默认值。
3．显示功能：
主叫号码显示 计时显示 被叫号码显示

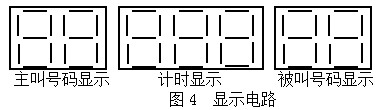

图4显示电路
图4是显示电路工作示意说明图。
4．工作过程：

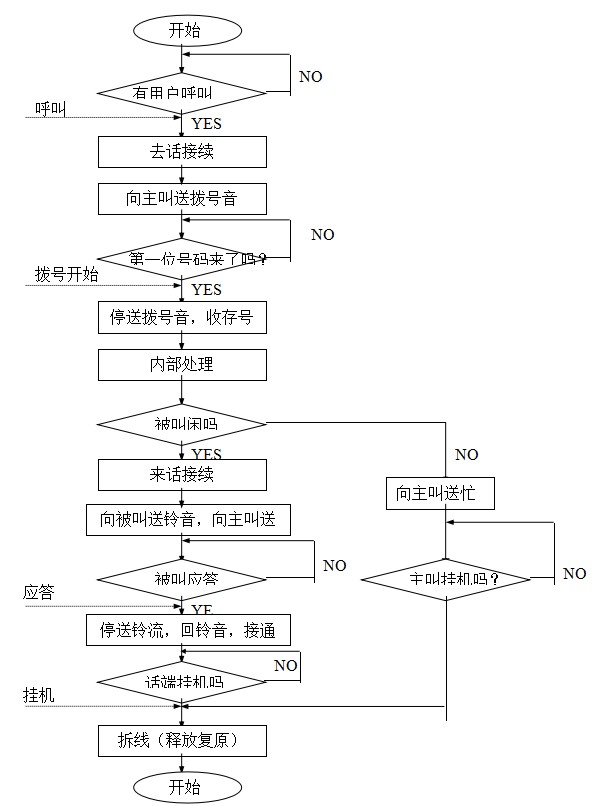

以下是CPU中央集中控制处理系统的主要工作过程，要全面具体实现上述工作过程，则要有软件支持，该软件程序流程图见图5。
图5程序工作流程示意图
三．实验仪器
程控交换实验箱 一台
2．万用表 一台
3．电话单机 四台
四、实验内容与步骤
内容：1．测量实验系统电路板中各测量点电压值，并记录。
2．从总体上初步熟悉两部电话单机用空分交换方式进行通话。
3．初步建立程控交换原理系统及电话通信的概念。
4．观察并记录一个正常呼叫的全过程。
5．观察并记录一个不正常呼叫的状态。

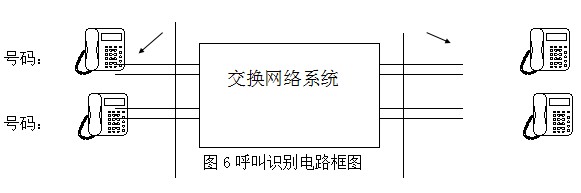

图6呼叫识别电路框图
步骤：
（1）接上交流电源线。
（2）将K11~K14、K21~K24、K31~K34、K41~K44接2、3脚；K70~K75接2、3脚；K60~K63接2、3脚。
（3）先打开“交流开关”，指示发光二极管亮后，再分别按下直流输出开关J8、J9。此时实验箱上的五组电源已供电，各自发光二极管亮。
（4）按 “复位”键进行一次上电复位，此时，CPU已对系统进行初始化处理，数码管循环显示“P” ，即可进行实验。
（5）将万用表拔至直流电压档，然后测量电源模块-48、-12、-5、+5、+12的电压是否正常：-48为-48V，-12为-12V，-5为-5V，+5为+5V，+12为+12V。(-48V允许误差±10%，其它为±5%)
（6）将四个用户接上电话单机。
（7）正常呼叫全过程的观察与记录。(现以用户1为主叫，用户4为被叫进行实验)
7.1主叫摘机，听到拨号音，数码管显示主叫电话号码“68” 。
7.2主叫拨首位被叫号码“8”，主叫拨号音停，主叫继续拨完被叫号码“9”。
7.3被叫振铃，主叫听到回铃音。
7.4被叫摘机，被叫振铃停，主叫回铃音停，双方通话。数码管显示主叫号码和被叫号码，并开始通话计时。
7.5挂机，任意一方先挂机（如主叫先挂机），另一方（被叫）听到忙音，计时暂停，双方都挂机后，数码管循环显示“P”。
（8）不正常呼叫的自动处理
a)主叫摘机后在规定的系统时间内不拨号，主叫听到忙音。(系统时间可以设置，在系统复位后按“时间”可循环显示“10”，“30”，“100”，分别表示10秒，30秒，1分钟，选定一个时间，按“确认”即系统时间被设置，在复位状态时，系统时间默认为10秒。)
b)拨完第一位号码后在规定的系统时间内没有拨第二位号码时，主叫听到忙音。
c)号码拨错时（如主叫拨“56” ），主叫听到忙音。
d)被叫振铃后在规定的系统时间内不摘机，被叫振铃音停，主叫听到忙音。
五、注意事项
对实验系统加电一定要严格遵循先打开系统工作电源的“交流开关”，然后再打开直流电源输出开关J8，J9。实验结束后，先分别关直流电源输出开关J8，J9。最后再关“交流开关”，以避免实验电路的器件损坏。
六、实验报告
1．画出实验系统电路的方框图，并作简要叙述。
2．对正常呼叫全过程进行记录。
