逆变器是一种由半导体器件组成的电力调整装置,主要用于把直直流电力转换成交流电力。由升压回路以及逆变桥式回路构成。升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压;逆变桥式回路则把升压后的直流电压等价地转换成用频率的交流电压。逆变器主要由晶体管等开关元件构成,通过有规则地让开关元件重复开-关(OF-OFF),由直流电变交流电输出。当然,这样单纯地由开和关回路产生的逆变器输出波形环实用。一般需要采用高频脉宽调制,使靠近正弦波两端的电压宽度变狭,正弦波中央的电压宽度变宽,并在半周期内始终让开关元件按一定频率朝一方向动作,这样成一个脉冲波列(拟正弦波)。然后让脉冲波通过简单的滤波器形成正弦波。
逆变器不仅具有直流电交流变换功能,还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。
1.自动运行和停机功能
早晨日出后,太阳辐射强度逐渐增强,太阳电池的输出也随之增大,当达到逆变器工作所需的输出功率后,逆变器即自动开始运行。进入运行后逆变器时时刻刻监视太阳电池组件的输出,只要太阳电池组件的输出功率大于逆变器工作所需的输出工率,逆变器就持续运行;直到日落停机,即使阴雨天逆变器也能运行。当太阳电池组件输出变小,逆变器输出接近0时,逆变器便形成待机状态。
2.最大功率跟踪控制功能
太阳电池组件的输出是随太阳福射强度和太阳电池组件自身温复(芯片温度)而变化的。另外由于太阳电池组件具有电压随电流增大而下降的特性,因此存在能获取最大功率的最佳工作点。太阳辐射强度是变化看的,显然最佳工作点也是在变化的。相对于这些变化,始终让太阳电池组件的工作点处于最大功率点,系统始终从太阳电池组件获取最大功率输出,这种控制就是最大功率跟控制。太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪这一功能。
1.直流电可以通过震荡电路变为交流电
2.得到的交流电再通过线圈升压(这时得到的是方形波的交流电)
3.对得到的交流电进行整流得到正弦波

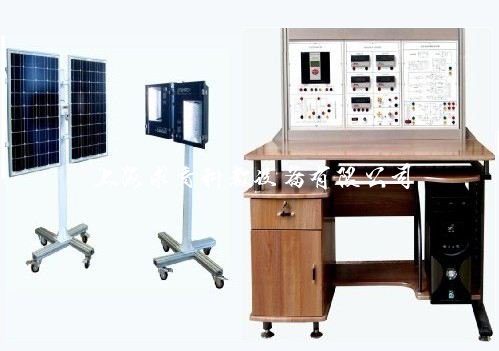

QY-TF01太阳能发电整流逆变实训系统是基于太阳能发电，电能的整流、储存和逆变。系统由模拟太阳装置、光伏发电系统和控制单元组成。模拟太阳光装置采用两个220V/400W金卤灯制作。模拟太阳光装置底部带有四个万向轮可以随意调整模拟太阳光的位置，极大的方便了学生做实验。
实验内容：
1、光伏电池板开路电压测试试验
2、光伏电池板短路电压测试试验
3、光伏电池板功率测量实验
4、不同光照下光伏电池板最大功率测量实验
5、不同光照下的光强测量实验
6、光伏电池板输出特性实验
7、光伏电池板充电控制原理实验
8、光伏电池板防反充实验
9、逆变器基本原理实验
10、简单逆变器输出波形测试试验
11、逆变电源驱动直流负载实验
12、逆变电源驱动交流负载实验
13、充电控制实验
1)接反保护试验
2)控制器对蓄电池的过充保护实验
3)控制器对蓄电池的过放保护实验
4)防反充实验
| 产品图片 | 产品名称 | 规格型号 | 价格(元) | 产品详情 |
|
风力发电系统装置 | QY-20B | 查看详情 | |
|

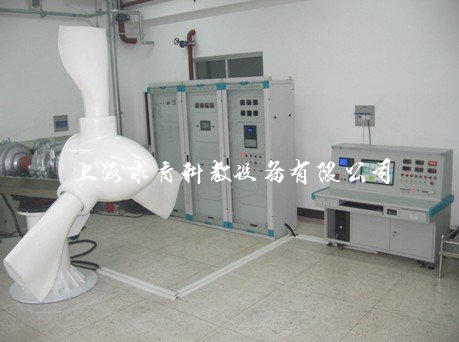

大型双馈风力发电实验系统 | QY-FN02 | 查看详情 | |
|
太阳能光热利用系统演示测量实验台 | QY-TY09 | 查看详情 | |
|
太阳能光伏发电实验实训装置 | QY-PV02 | 查看详情 | |
|
太阳能热水系统能效等级检测装置 | QY-FL34 | 查看详情 | |
|
500W风光互补并网发电系统教学实训台 | QY-TYN07 | 查看详情 | |
|

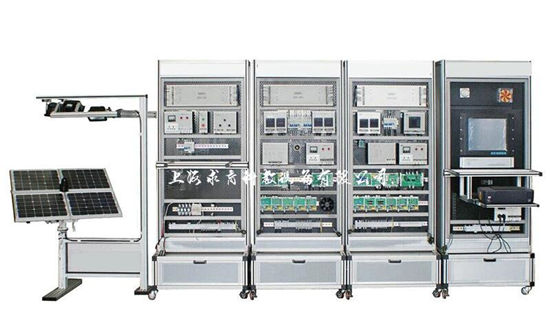

光伏发电设备安装与调试实训系统 | QY-T15 | 查看详情 | |
|

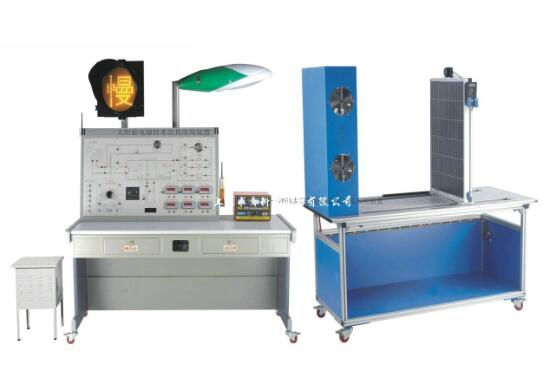

太阳能电源技术应用装置 | QY-SZY21A | 查看详情 | |
|

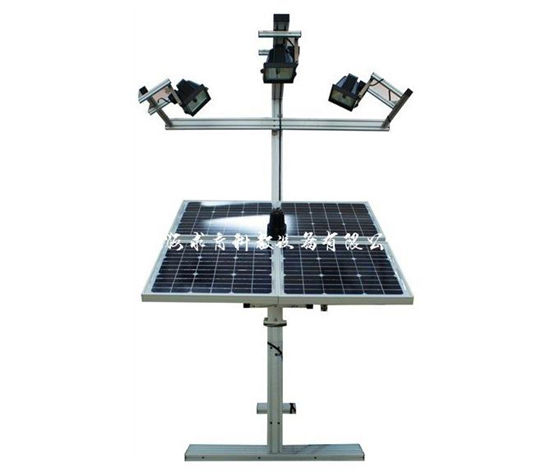

太阳光自动跟踪追日逐日系统实训装置 | QY-PV20 | 查看详情 | |
|
太阳能电源技术应用装置 | QY-PV21 | 查看详情 | |
|

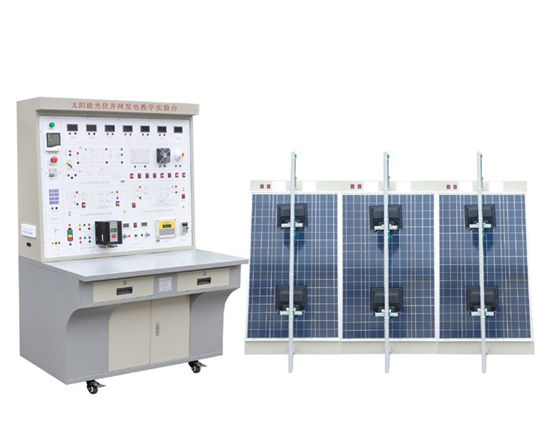

太阳能光伏并网发电教学实验台 | QY-PV22 | 查看详情 | |
|

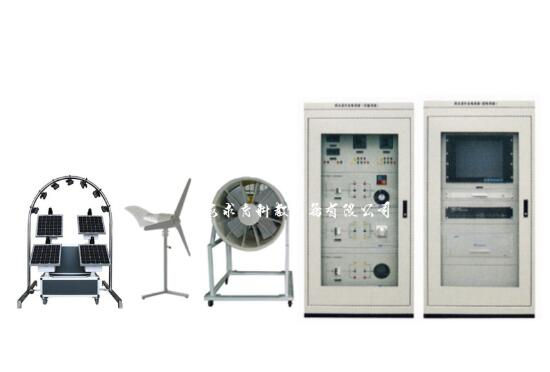

风光互补发电系统实训装置 | QY-GF05 | 查看详情 | |
|

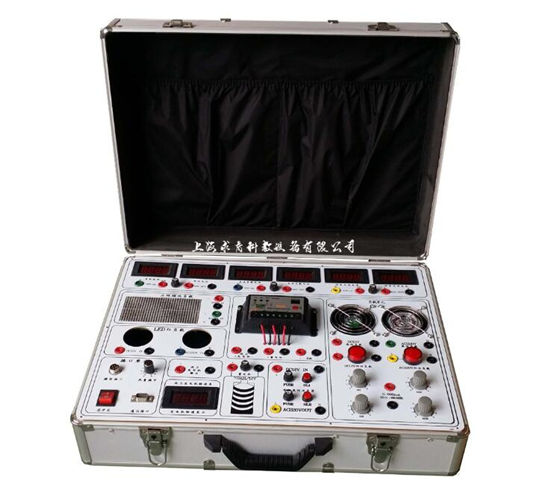

风力发电机特性实验箱 | QY-FL33 | 查看详情 | |
|
20W/12V太阳能电池实验箱 | QY-GF04 | 查看详情 | |
|

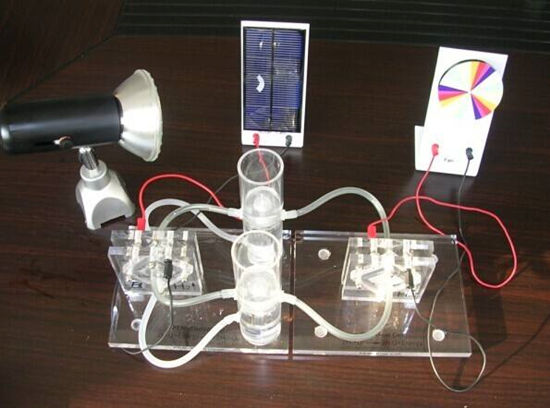

质子交换膜氢氧电解燃料电池装置 | QY-ZRL005 | 查看详情 |
