大众汽车动力驱动传动系统解剖演示模型QY-QCSW133

    文章来源:

  • 产品名称:大众汽车动力驱动传动系统解剖演示模型QY-QCSW133
  • 产品型号:QY-QCSW133
  • 产品价格:

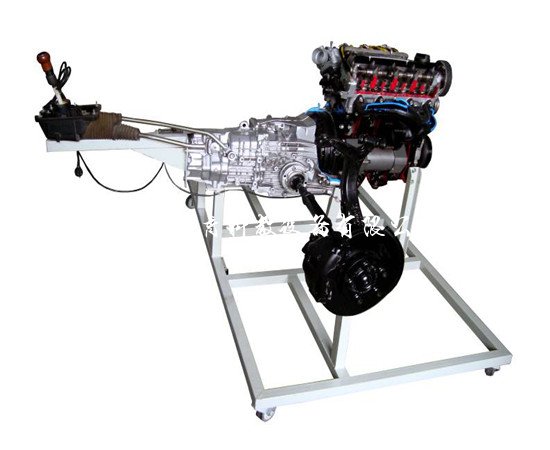

大众汽车动力驱动传动系统解剖演示模型QY-QCSW133(图1)

一、产品简介
QY-QCSW133设备采用大众B5发动机与变速器总成进行剖面处理,展示发动机与变速器内外部结构和部件的运动情况,适用于发动机与变速器原理和机械机构的教学。
二、功能特点
1.模型采用发动机与变速器实物总成进行机构切剖,各机械剖面采用不同颜色的油漆进行喷涂。由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转,真实演示内部机械部件的运动过程,模拟动力的传送过程。
2.解剖部位:
缸体(活塞与曲轴运行外可观察);
气门室盖(凸轮轴运行外可观察);
气缸盖(进排气门运行外可观察);
进排气歧管与滤清器;
发电机与水泵;
正时机构(正时机构运行外可观察);
变速器(同步器等,外可观察)
三、技术规格
动力电源:220V±10% 50Hz
单相齿轮减速电机:
额定电压:AC 220V 50Hz
额定功率:250W
额定转速:0-15转/分
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 解剖发动机与变速器总成 翻新 1
2 单相齿轮减速电机 220V 250W 1
3 换档装置   1
4 传动机构   1
5 漏电保护开关   1
6 移动台架(带自锁脚轮装置)   1
