汽车气压ABS防抱死制动系统实训台QY-QCXT01

    文章来源:

  • 产品名称:汽车气压ABS防抱死制动系统实训台QY-QCXT01
  • 产品型号:QY-QCXT01
  • 产品价格:
气压ABS防抱死制动系统实训台

一、产品简介

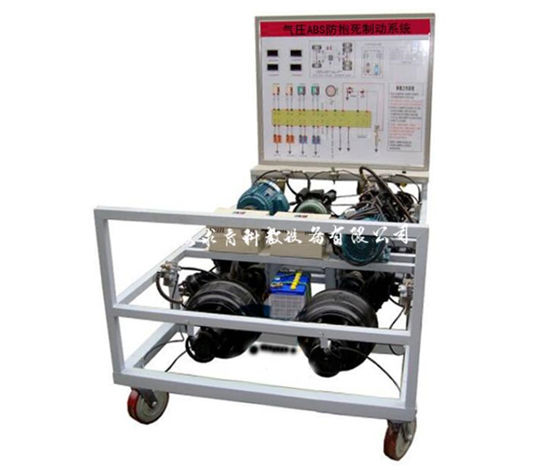

QY-QCXT01实训台采用气压ABS制动系统为基础,配有气压ABS系统工作原理图,展示紧急制动时气压ABS系统工作过程。适合于气压ABS制动系统理论教学和检测与维修实训的教学需要。
二、功能特点
1.实训台采用真实的气压ABS制动系统实物,由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示气压ABS系统的工作过程。
2.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图,学员可直观对照电路图和ABS制动系统实物,认识和分析控制系统的工作原理;安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
3.实训台安装有压力表,可实时显示制动总泵和四个制动分泵的气压变化;安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
4.实训台面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸:1700×1400×1700mm(长×宽×高)
驱动电源:三相四线(三相五线 380V±10% 50Hz)
外接电源:交流220V±10% 50Hz
工作电压:直流12V
工作温度:-40℃-+50℃
主油道压力表:0-250kg/psi
制动分泵压力表:0-100kg/psi
变频器:
功率:4KW/5.5KW
输入:AC 3PH 380V±15% 50/60Hz
输出:9A/13A AC 3PH 0-380V 0-400Hz
三相异步电动机:
电压:AC 220V/380V 50Hz
电流:11.8A/6.8A
功率:3KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
面板柜:1.5mm冷板冲压成形,背面设置维修门;
四、基本配置(每台)

序号 名 称 规格标准 单位 数量
1 检测控制面板(带面板柜) 装有各种检测端子以及彩色电路图和液压管路图;
(950*900*4mm铝塑板,且安装绝缘底板)
1
2 ABS控制单元总成 原车 1
3 ABS指示器 原车 1
4 诊断座 OBDⅡ 1
5 点火开关 上海求育 1
6 制动总泵 原车 1
7 制动分泵 原车 4
8 刹车碟 原车 4
9 刹车皮 原车 4
10 外球笼 原车 4
11 半轴杆 原车 4
12 左右/前车速传感器 原车 1
13 左右/后车速传感器 原车 1
14 驱动皮条 上海求育 2
15 制动踏板 原车 1
16 主油道压力表 0-250kg/psi 2
17 制动分泵压力表 0-100kg/psi 4
18 变频器 上海求育 2
19 三相异步电动机 上海求育 2
20 故障设置和考核系统 上海求育 1
21 移动台架(带自锁脚轮装置) 1700×1400×1700mm(长×宽×高) 1
22 配套设备使用说明书 含电子档 1
23 原厂维修手册 原车 1
24 蓄电池   2
