强迫对流综合试件放热系数测试装置QY-RG07

    文章来源:

  • 产品名称:强迫对流综合试件放热系数测试装置QY-RG07
  • 产品型号:QY-RG07
  • 产品价格:75800元

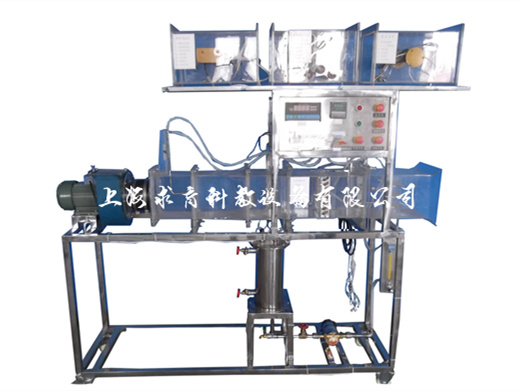

QY-RG07强迫对流综合试件放热系数测试装置

一、实验目的:
1、强迫对流单管管外放热系数测试。
2、强迫对流管蔟管外放热系数测试。
3、强迫对流空气横掠平板及横掠旋转圆柱放热系数测试。
4、强迫对流空气通过水换热器换热系数测试。
二、主要配置:
离心风机,自动调节风门,组合式有机玻璃风洞,有机玻璃实验管段,有机玻璃叉排、顺排实验段,旋转圆柱体试件,紫铜平板试件,稳压电源配电位器调节加热功率,电流表,电压表,毕托管及差压传感器,热电阻测温,巡检仪显示温度、阻力、流量,不锈钢台架等。
三、技术参数:
1、输入电源:单相AC220V±10% 50Hz,功率5.0KW。
2、实验风道采用透明有机玻璃材质,分为风口段,实验段(实验段可拆卸更换),测试段等,之间采用法兰连接。
3、离心风机参数:风量1000 m3/h,风压1000 Pa,功率370W。
4、旋转圆柱试件,实验管规格:Φ32 ×250mm ,材质紫铜管。管内装有电加热器作为热源,功率300W,管壁嵌有四支热电偶以测壁温。
5、紫铜平板试件,规格:δ=4 mm,长度250mm,宽度150 mm,平板电加热器功率:≤500W。
6、气水换热器试件,通过水来加热气体,热水流过小型换热器而降温,空气通过小型换热器升温。热水通过电加热器来加热。换热器面积1.0m2,水流量16~160L/h,液体加热功率2.0KW。
7、管蔟管外放热试件:翅片式(铝轧片管)热管换热器,尺寸 Φ20 × 250mm ,材质紫铜管。采用叉排或顺排排列方式。
8、毕托管流量计配差压传感器:量程0—1000Pa,精度0.5级。
9、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。
10、万能信号输入巡检仪配合高精度数字显示表,显示温度、阻力、流速等实验全部测量参数,手动风门调节风量。
11、外形尺寸:2000×500×1700mm,外形为不锈钢可移动支架,带双刹车轮。
