强迫对流空气横掠平板放热系数测试装置QY-RG10

    文章来源:

  • 产品名称:强迫对流空气横掠平板放热系数测试装置QY-RG10
  • 产品型号:QY-RG10
  • 产品价格:38000元

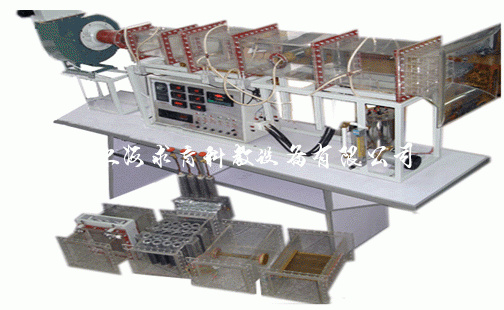

QY-RG10强迫对流空气横掠平板放热系数测试装置

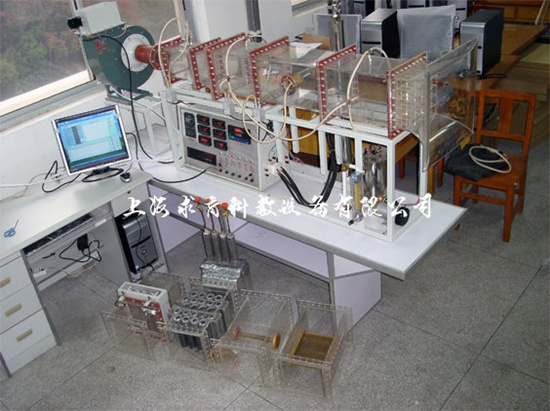

强迫对流综合试件测试放热系数测试装置

一、产品简介
测定空气横向流过平板表面时的放热系数;根据对受强迫运动放热过程的相似分析,将实验数据整理成准则方程式。
二、主要配置
多翼式低噪音风机、自动调节风门、组合式有机玻璃风洞、有机玻璃实验管段、紫铜平板试件、固态调压模块配电位器调节加热功率,数显电流表、电压表显示加热电流电压,风流量由毕托管配差压传感器测量,温度由PT100热电阻测量,8路万能信号输入巡检仪显示温度、阻力、流量,不锈钢支架。
三、技术参数
1、输入电源:单相AC220V±10% 50Hz,功率1.5KW。
2、多翼式低噪音风机参数:风量2000 m3/h,风压1000 Pa,功率370W。
3、电镀紫铜平板试件规格:Φ=0.1mm,长度250mm,宽度180mm,表面黑毒Φ=0.2,导热系数15w/m0C,电加热功率:500W。
4、毕托管流量计配差压传感器:量程0-1000pa。精度0.5级
5、实验风道采用透明有机玻璃材质,分为风口段,实验段,测试段等,彼此之间采用法兰连接,方便拆卸。
6、温度由高精度温度传感器测量,万能信号输入巡检仪和高精度数字显示表显示温度、阻力、流速等实验全部测量参数,手动风门调节风量。
7、外形尺寸:2000×500×1700mm,外形为不锈钢可移动支架,带双刹车轮。
