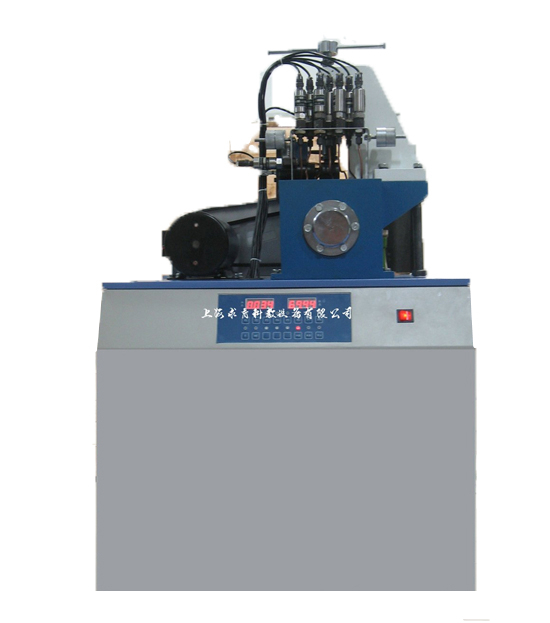

液体动压滑动轴承实验台QY-TM05

    文章来源:

  • 产品名称:液体动压滑动轴承实验台QY-TM05
  • 产品型号:QY-TM05
  • 产品价格:
液体动压滑动轴承实验台

一、技术参数:
1、电机功率:375W;
2、测速范围:3-500转/分,测速精度:±1转/分;
3、负载范围:0-200kg;
4、管路压力传感器8个(0.6Mpa),载荷传感器1个(0-400kg),测力传感器1个(50N),传感器精度:±0.2%(读数);
5、圆柱滚子允许最大工作转速为300rpm;
6、允许最大加载力为200kg;
7、轴瓦内直径d=70mm;有效长度L=125mm; 光泽度▽7(1.6 );材料ZQSn6-6-3;
8、外形尺寸:670×500×650mm;
9、重量:52kg。
二、产品配置:
1、调速电动机1个;
2、管路压力传感器8个,载荷传感器1个,测力传感器1个,
3、弹性加载装置、测试数据装置一套,测试软件一套,多媒体软件光盘一个,随机工具一套。
三、实验内容:
1、观察滑动轴承的结构,测量其径向油膜压力分布和轴向油膜压力分布;
2、测定其摩擦特征曲线,特别低转速能进行演示,能观察并计算油膜厚度。
四、产品特点:
1、可进行全自动检测;
2、对性能参数变化曲线进行自动绘制;
3、有压力油膜分布曲线的虚拟仿真;
4、摩擦状态的观察;
5、径、轴向油膜压力分布和摩擦特征曲线的实测;
6、采用弹性加载系统,能有效减小主轴轴颈的变形;
7、采用轴承钢承载环,有效地阻止了轴瓦变形并提高了检测数据的真实性;
8、采用平衡套的平衡系统,保证了轴瓦的平衡,调整方便快捷,提高了检测精度。
五、检测控制系统及教学分析软件内容和特点:
1、检测控制系统以AVR系列单片机组为核心,配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯,以及电机控制等功能,该系统利用串口实现数据采集箱和电脑之间的信息通讯;
2、该实验台教学分析软件以AVR为开发平台,包括实验内容介绍、实验录像、参数可视化分析、实验结果分析等内容;
3、可以实时显示运动参数的实时变化曲线;
4、实验结果可以以文本形式保存,并可在网络上发送,便于网络化实验,使教师可在网上批改作业;
