一机两库制冷系统调试检测维修实训设备QY-ZLR13

    文章来源:

  • 产品名称:一机两库制冷系统调试检测维修实训设备QY-ZLR13
  • 产品型号:QY-ZLR13
  • 产品价格:

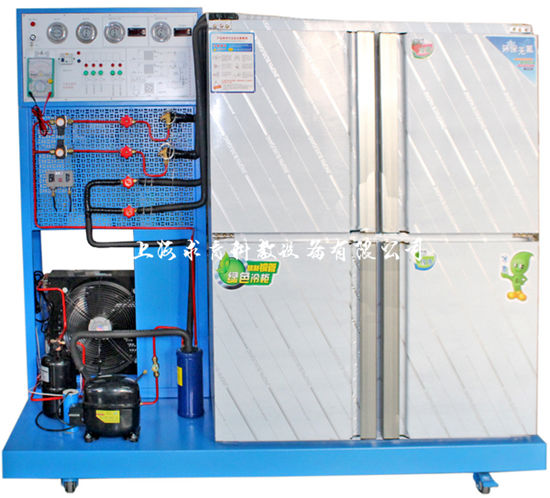

一机两库模拟实验设备

一、产品简介
QY-ZLR13一机两库模拟实验设备
集一机两库制冷系统、电气控制系统及故障系统于一体,采用敞开式设计,展示控制电路及制冷管路系统,器件贴有名称标识,学生可直观认识各种器件。台体设有故障装置,可实现电气控制故障设置,有利于开展技能鉴定、考核工作。装置设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。
二、技术性能
1.输入电源:三相四线(或三相五线)~380V±10%  50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<7kVA
4.制冷剂:R22
5.制冷量:5.3kW
6.重    量:300kg
7.外形尺寸(大约):180cm×80cm×180cm
三、配置功能
实训装置主要由控制屏、实训桌、风冷制冷机组及冷库等组成
1.电源控制部分
交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。
2.测量仪表
(1)指针式电压表:0~450V,精度2.5级
(2)真空压力表:-0.1~1.5MPa
(3)真空压力表:-0.1~3.5MPa
(4)数显温度表:采用PT100传感器,测量范围-50~+150℃
3.一机两库电气控制考核板
面板上印有一机两库电气控制原理图,并设有相应测试点,便于学生分析测量。
4.一机两库制冷系统流程板
面板上印有真实的一机两库库制冷系统系统流程图,配有2只温度控制器(分别测量和控制高温库和低温库的温度)、1只冷库专用化霜定时器(用于低温库)
5.故障设置箱
配备一扇带锁小门,内设10个钮子开关,都己经接到相应测试点,用来设置故障及恢复正常工作
6.风冷制冷机组
包含1匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、止回阀(单相阀)、4只手阀等构成。
7. 冷冻冷藏双温冷库库体
采用优质不锈钢板做骨架,经过机械加工成型,隔层置保温防火发泡料,整机既坚固耐用,又美观大方。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置,库体尺寸为1000×500×1600(mm)。
8.实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定
9、工具

序号 名称 型号 单位 数量
  1.
弯管器 CT-368-90 1
  1.
旋片式真空泵 TW-1A 1
  1.
双表修理阀 CT-536GF/S 1
  1.
数字万用表 DT9208 1
  1.
数字式钳形电流表 BM5280-20A 1

 四、实训项目
1. 一机两库系统的认识
2. 一机两库电气控制系统的运行实训
3. 一机两库制冷系统工况调试及保护技术
4. 一机两库电气故障的设置和检测实训
5. 制冷系统维修专用工具的基本操作
6. 系统管道焊接
7. 制冷系统维修基本工艺
8. 制冷技术实训
9. 冷柜电气控制系统连接及调试实训
