- 产品名称：家用中央空调机实训系统工程型QY-JDW07
- 产品型号：QY-JDW07
- 产品价格：

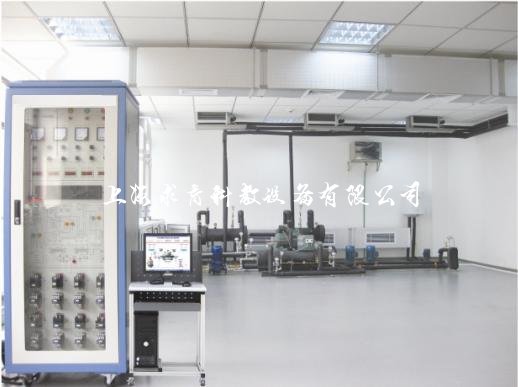

家用中央空调机实训系统工程型QY-JDW07
文章来源：
一、产品特点
装置采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
装置采用交流220V电源，展示家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。
实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
二、 技术参数
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜3.8kVA
4. 外形尺寸：3400mm×1100mm×2100mm
5. 制冷剂类型：R410a
6. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、 装置的基本组成
充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1. 装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
2. 智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3. 工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4. 测量仪表1套：配备指针式真空压力表、温度显示仪表等。
四、 装置的基本配置
PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：
FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。
FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现2路温度信号同时进行采集。
FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。
五、 关键配套件
1.PLC的主要技术参数：
| 项 目 | 规 格 | 备 注 | |||
| 运转控制方式 | 通过储存和程序周期运转 | ||||
| I/O控制方式 | 批次处理方法（当执行END指令时） | I/O指令可以刷新 | |||
| 运转处量时间 | 基本指令：0.08μs/指令；应用指令： 1.52至几百μs/指令 | ||||
| 编程语言 | 逻辑梯形图和指令清单 | 使用步进梯形图能生成SFC类型程序 | |||
| 程式容量 | 8000步内置 | ||||
| 指令数目 | 基本顺序指令：27个； 步进梯形指令：2个； 应用指令：128个 | 最大可用298条应用指令 | |||
| I/O配置 | 最大硬体I/O配置点256，用户的选择 （最大可设输入256、输出256） | ||||
| 辅助 继电器 （M线圈） | 一般 | 500点 | M0至M499 | ||
| 锁定 | 2572点 | M50至M3071 | |||
| 特殊 | 256点 | M8000至M8255 | |||
| 状态 继电器 （S线圈） | 一般 | 490点 | S0至S499 | ||
| 锁定 | 400点 | S500至S899 | |||
| 初始 | 10点 | S0至S9 | |||
| 信号报警 | 100点 | S900至S999 | |||
| 定时器 （C） | 100毫秒 | 范围：0至3276.7秒200点 | T0至T199 | ||
| 10毫秒 | 范围：0至327.67秒46点 | T200至T245 | |||
| 1毫秒保持 | 范围：0至32.767秒4点 | T246至T249 | |||
| 100毫秒保持 | 范围：0至3276.7秒6点 | T250至T255 | |||
| 计数器 （C） | 一般16位 | 范围：0至32767数200点 | C0至C199类型： 16位上计数 | ||
| 锁定16位 | 100点(子系统) | C100至C199，类型： 16位上计数器 | |||
| 一般32位 | 范围：-2147483648至+2147483647 35点 | C200至C219，类型： 32位上/下计数器 | |||
| 锁定32位 | 15点 | C220至C234类型： 16位上/下计数器 | |||
| 高速 计数器（C） | 单相 | 一般规则： 选择组合计数频率不大于20KHZ的计数器组合， 注意所有的计数器锁定 | C235至C240，6点 | ||
| 单相C/W起始 | C241至C245，5点 | ||||
| 双相 | C246至C250，5点 | ||||
| A/B相 | C251至C255，5点 | ||||
主站模块的配置为：
FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）触摸屏模块
触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（3）继电器模块
继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
（4）仪表模块
仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
5）按钮及信号模块
按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
六、中央空调主机系统
制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿额定功率ＨＰ
七、系统配置清单
| 序号 | 项目（设备名称） | 数量 | 备注 | |
| 中央空调教具机组 | ||||
| 1 | 中央空调主机（8P冷水机半封闭式压缩机， 水冷式壳式冷凝器。压力控制器，油液分离器。 压力膨胀阀 | 1 | 8P水冷半封闭式机组 ZR94KCT-FD | |
| 2 | 新风空调管道组 | 1 | ||
| 3 | 制冷和制热管道组 | 1 | ||
| 4 | 冷冻水回水泵 | 2 | 550W立式水泵 | |
| 5 | 电热锅炉组 2000W 3.5A | 1 | ||
| 6 | 消声静压箱 | 1 | ||
| 7 | 冷热交换器 | 1 | ||
| 8 | 冷凝器 | 1 | 5P壳式冷凝器 | |
| 9 | 膨涨水箱 | 1 | 不锈钢400*300*300 | |
| 10 | 冷却塔 | 1 | 4T水冷 | |
| 11 | 冷却风机 | 1 | 220V | |
| 12 | 冷却水回水泵 550W立式管道水泵 | 2只 | ||
| 13 | 空调模拟房 | 1 | 学校教室 | |
| 14 | 风机盘管机组 | 3个 | 1P水冷机 | |
| 15 | 制冷、制热温度探测器 | 6 | ||
| 16 | 风道管路 | 1 | 1000*300*50010米 | |
| 17 | 风管挂架 | 10 | 定做 | |
| 18 | 铁质通风管路 | 5 | 1000*300*500 | |
| 19 | 控制箱配电柜800×600×1700mm (内置1台三菱PLC FX1N－40MR及相关继电器、 控制开关、指示灯、标准通信接口和配套设备) | 1 | 800*700*1600 | |
| 20 | 压力模块 | FX4AD | 品牌:三菱；原产地: | |
| 21 | PLC FX2N-2AD功能模块： 用于采集中央空调模型系统的温度信号， 最大可以实现2路温度信号同时进行采集 | 1 | ||
| 22 | 出风口 | 3 | ||
| 23 | 触摸屏： GT1155(5.7寸，256色) | 1 | 。 | |
| 24 | 保温管8分管100米 | 1 | 以工程实用为数 | |
| 25 | PPR水路管件8分管100米 | 1 | 以工程实用为数 | |
| 26 | 水压表 | 8 | ||
| 27 | 散流器 | 6 | ||
| 28 | 使用说明书 | 1 | ||
| 29 | 计算机台式电脑，200G硬盘，1GDDI内存， 17寸液晶显示器，英特尔酷睿2双核处理器 E1200； 集成高性能3D显卡显卡；10M-100M网卡； USB 2.0接口；USB光电鼠标；功能键盘。 | 1 | 自备 | |
| 30 | 常用电工工具 | 1 | ||
| 31 | 分水器 | 20L | 一进三出 |
| 32 | 集水器 | 20L | 一进三出 |
| 33 | 空气处理系统，1套送风管，1套回风管及相关配套设备） | 1 | |
| 34 | 防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀·70℃温感器动作， 阀门瞬间关闭。·手动关闭，手动开启。 ·DC24V电信号，电磁铁吸合，阀门关闭。 ·输出关闭信号，联锁风机。 ·输入DC24V电信号，阀门自动复位开启。 ·烟气温度低于 70℃ 时，温感器自动复位后可以重复使防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5 | ||
| 35 | 消声静压箱 ,1组织气流使之分布均匀。 2利于 NC 值的衰减，若静压箱内贴隔音板则效果更好 | 1 | |
| 36 | 散流器 | 3 | |
| 37 | 工程材料 | 1 | |
| 38 | 中央空调PLC应用程序） | 1 | |
| 39 | 工业组态软件 | 1 | |
| 40 | PLC编程软件 | 8 | |
| 41 | 中央空调PLC应用程序 | 1 | |
| 42 | 中央空调组态应用程序 | 1 | |
| 43 | 中央空调虚拟动画 | 1 | |
| 44 | 可移动式学生终端计算机台架 （钢木结构≥ 550×550×900 mm | 1 | |
