压力容器综合实验装置

文章来源：

产品名称：压力容器综合实验装置
产品型号：QY-HGYL13
产品价格：

一．实验项目
1、测试椭圆封头、球形封头、锥形封头和平板封头在内压作用下的应力分布。
2、压力P—应变ε的线性回归。
3、显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线。
4、外压容器稳定性实验。
5、爆破片爆破实验。
二．装置特点

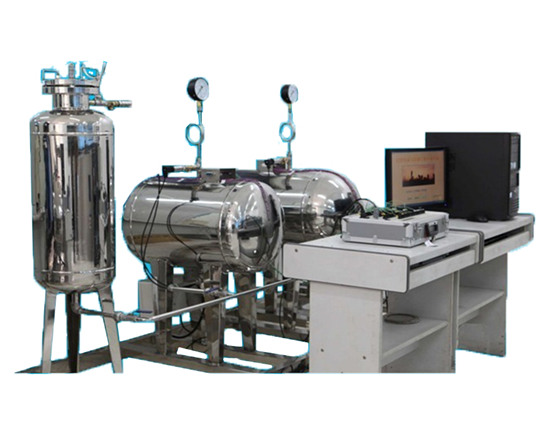

实验装置由两台卧式容器（含锥形封头、椭圆封头、球形封头、平板封头）、一台立式容器、加压泵和计算机压力数据采集系统构成完整的压力容器检测系统。
实验装置能做四种不同形式封头的应力测定实验、外压薄壁容器稳定性实验和爆破片爆破实验。
实验装置由不锈钢制造，并经抛光处理，外观优美；实验装置大小适中，操作方便。实验数据检测均由计算机自动采集和处理，精度高、稳定性好。
三．检测参数

检测参数名称	量程	变送器精度	备注
内压容器压力	0-1.6MPa	0.5%
外压容器压力	0-1.6MPa	0.5%

四．基本配置

序号	设备名称	技术指标	数量
1	不锈卧式钢容器	φ400×4,L=500椭圆+球形封头	1套
2	不锈钢卧式容器	φ400×4,L=500锥形+平板封头	1套
3	不锈钢立式容器	φ300×4,L=400	1套
4	手动试压泵	0—2.5 MPa	1台
5	压力变送器	0—1.6 MPa，4-20mA，24V	3个
6	数据采集板	12位AD，16CH，10µs	1套
7	爆破片实验附件		1套
8	接口转换箱	PS-2	1套
9	静态电阻应变仪	20点	1套
10	计算机及显示器	酷睿双核 G620, 4G, 500G,20液晶显示器	1套
