制冷空调电气与控制实训考核装置

    文章来源:

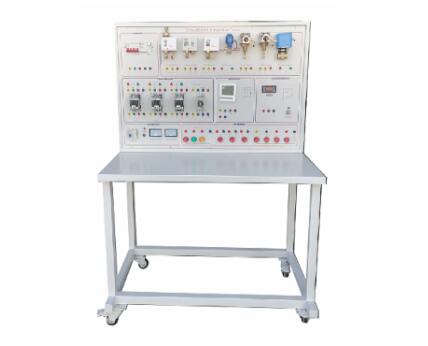

  • 产品名称:制冷空调电气与控制实训考核装置
  • 产品型号:QY-ZLR47
  • 产品价格:

一、产品简介

1、该套设备专为制冷和空调系统过程控制系统基础培训而设计。制冷和空调公司的培训学员、学生和专业技术人员,他们将接受与制冷和空调相关的开环和闭环控制技术的培训,理论与实践相结合,为今后的工作打下良好的基础。

2、能让从事制冷或空调工作的人都需要了解许多电气和控制部件以及系统本身。本课程传授面向空调制冷专业的电气工程、开环和闭环控制以及驱动技术知识。遵守专门适用于制冷系统结构中使用的电路的标准,并通过使用来自各种制造商的技术数据来确保教学内容的实践性。

涵盖以下培训内容:

3、产生控制电压、带有主接触器和辅助接触器的电路、带延时继电器的电路、接触控制系统中的恒温器和压力开关、制冷和空调控制系统的安全链

二、技术指标

1、工作电源:三相五线220V±10%,50Hz

2、整机容量≤1KVA

3、人身安全保护功能,具有漏电保护装置。

4、环境湿度:-30℃~40℃

5、相对湿度:≤85%(25℃)

6、工作台,1600×700×1500mm

三、功能特点

1、实训桌为工业铝材结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面实训桌。

2、电气控制部分:包括制冷系统常用的制冷控制器、制冷空调系统中常用的电气配件。这一部分如:控制继电器、交流接触器、热保护继电器等、提供各种按钮、电压表、电流表、高压保护,低压控制器、温度控制器指示灯等。

3、制冷系统中保护设备中的电气使用,如各个电气元件、开关、电压表、电流表、指示灯等。所有指示灯及各种控制按钮,都分别用电线连接到时了特殊的接线端子上,在使用过程中,只需要用导线直接连接,不会损坏系统中的元器件,经久耐用。

4、为了避免元件图接线图的丢失和损坏,面板上电气装板上都喷绘有红色接线图,与元件的接线图一致.

四、实训功能

1.制冷电器接触器控制与开关和按钮考核

2. 制冷带控制变压器的加热控制电源考核

3. 制冷带3个主接触器和辅助触点的控制考核

4. 制冷控制单元带有3个辅助接触器和辅助触点考核

5. 制冷电机保护开关单元考核

6. 制冷带主接触器和辅助触点的电机保护继电器考核

7. 制冷接收延迟继电器考核

8. 制冷静态延时继电器考核

9. 制冷机械除霜定时器考核

10. 制冷室内供暖和空调恒温器考核

11. 制冷加热回路高压开关单元考核

12. 制冷加热回路低压开关单元考核

13. 制冷油路压差开关单元考核

20、制冷电磁阀组单元考核
