- 产品名称：电梯限速器安全钳联动机构实训考核装置QY-DT22
- 产品型号：QY-DT22
- 产品价格：

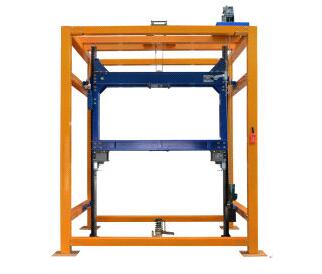

电梯限速器安全钳联动机构实训考核装置QY-DT22
文章来源：
一、产品简介
1、装置采用真实机构器件，使学生学到的与实际应用的一致；安装工艺与实际安装一致；
2、装置采用特殊的设计，能更方便的进行其维保项目的操作；采用电动提升机进行上下升降，能方便的演示其联动过程。
二、技术参数
1、电源输入：三相四线 AC3800V 50Hz；
2、整机功耗：≤0.5KW；
3、整机重量：≤600kg；
4、提升速度: 7～14m/min；
5、最大起重量：≤600kg；
6、限速器下行机械动作速度：≤0.75m/s；
7、安全钳动作速度：≤1 m/s；
8、外形尺寸：2100mm×2000mm×3500mm（长×宽×高）。
三、产品配置
|
序号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
井道框架
|
1
|
台
|
钢构
|
|
2
|
T型导轨
|
2
|
条
|
|
|
3
|
导轨支架
|
4
|
对
|
|
|
4
|
压导板
|
8
|
个
|
|
|
5
|
轿厢龙门架
|
1
|
套
|
|
|
6
|
安全钳提拉连杆
|
1
|
套
|
|
|
7
|
限速器安装底板
|
1
|
块
|
|
|
8
|
限速器－涨紧装置
|
1
|
套
|
单向
|
|
9
|
安全钳
|
1
|
对
|
渐进式
|
|
10
|
上导靴
|
1
|
对
|
滑动导靴
|
|
11
|
下导靴
|
1
|
对
|
滑动导靴
|
|
12
|
液压缓冲器
|
1
|
台
|
耗能
|
|
13
|
电动提升机
|
1
|
台
|
|
|
14
|
电气控制箱
|
1
|
个
|
|
|
15
|
按钮盒
|
1
|
个
|
|
|
16
|
限位开关
|
2
|
个
|
|
|
17
|
限位开关支架
|
2
|
个
|
|
|
18
|
安全钳开关
|
1
|
个
|
|
|
19
|
安全钳开关底板
|
1
|
个
|
|
|
20
|
钢丝绳
|
7
|
米
|
∅8
|
|
21
|
钢丝绳夹
|
6
|
个
|
∅8
|
|
22
|
安装工具
|
1
|
套
|
扳手、螺丝刀、卷尺、锤子等
|
|
23
|
人字梯
|
1
|
架
|
2.5米
|
|
24
|
随机资料
|
1
|
份
|
实训指导书与相关图纸等
|
四、实训项目
1、T型导轨（轿厢导轨）安装与调整；
2、轿厢龙门架的安装；
3、上导靴的安装；
4、安全钳连杆的安装；
5、限速器的安装；
6、涨紧装置的安装与调整；
7、下导靴的安装；
8、安全钳与下导靴的调整；
9、安全钳开关的安装与调整；
10、限位装置的安装与调整；
11、T型导轨与导靴的保养；
12、限速器－安全钳的保养；
13、限速器安全联动功能试验
