制冷空调实验装置

    文章来源:

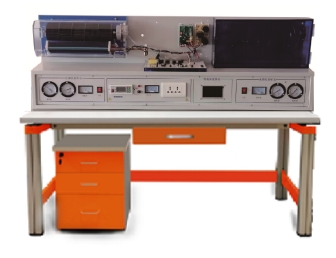

  • 产品名称:制冷空调实验装置
  • 产品型号:QY-ZLR48
  • 产品价格:

一、产品概述

装置是专门为职业院校制冷类相关专业而研制的实训装置,根据制冷类行业中空调与冰箱维修技术的特点,针对空调的电气控制以及制冷系统的安装与维修进行设计,强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装。

二、功能特点

1、该装置集制冷空调、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体。

2、该装置采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测测端子以及各路的输出连接端子,可供学生进行独立接线、测试、远行等操作。

3、实训平台直观展示了空调、冰箱的系统结构、工作原理。可清楚的看到制冷系统结构 及主要部件的实物,系使整个空调系统系统的实时工作状态一目了然。

4、该装置是根据分体式空调器、直冷冰箱控制电路、作为实训考核对象,能 使学生熟练掌握空调器控制电路、基本原理及维修技术

5、使用该装置能学到分体式式空调器、。其中空热泵分体空调部分据有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。

6、冰箱冰箱控制电路为直冷模式控制。

7、安全保护:

采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定6大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功

三、技术指标

1、输入电源:单相三线   AC220V±10%  50Hz

2、工作环境 :温度-10℃~-40℃ 相对湿度≤85%(25℃)

3、设备容量 : ≤1.5KVA

4、制冷剂: R22、R600a

5、冰箱:85W,

6、外形尺寸(大约)1600mm×700mm×1150mm

7、环保等级  材料选用符合国家相关环保标

8、安全保护:采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定6大保护功能

四、空调系统组成

*1、新型实训平台:

1)桌子采用100*100MM铝型圆形材形为结构,桌面支架由铝材一次性压铸成型,连接而成。颜色:桔色。

2)实验平台为1.5MM板金制作,形状L形,空调室内机为壁挂式,可以挂在平台上,

整机含空调系统、电冰箱系统、电气控制系统等组成。

2、空调外机

由制冷压缩机、外风机、四通阀、空调阀、制冷过滤器、液视镜、手阀组成

3、制冷制冷系统:

管路1套、制冷系统管路1套压力表(1.5MPa) 1只(3.5 MPa)1只等。

4、电源模块:

包括漏电短路器,电压表(0~250V) 1只,电流表(0~5A)1只、。

*5、分体空调控制线路模块:

电脑板电路原理图清楚明确,元件焊接在对应原理图位置上,电脑板上设置有10个故障开关,可全方位演示电路故障功能,

1)遥控失灵:将故障开关K1断开,即接收头信号不能送到主板。

2)遥控失灵:将故障开关K2断开,即接收头无直流5V电源提供。

3)整机不工作:将故障开关K3断开,即电源变压器无交流12V电源输出。

4)整机不工作:将故障开关K4断开,无直流12V电源输出。

5)整机不工作:将故障开关K5断开,无直流5V电源输出。

6)内风机不转:将故障开关K7断开,无风机工作电源输出或电机损坏。

7)空调不制热:故障开关K8断开,电磁阀无电源不制热。

8)空调不工作:将故障开关K9断开,晶振不工作。

9)峰鸣器无声:将故障开关K10断开,峰鸣器开路。

10)遥控失灵:将故障开关K11断开,无传感信号输入。

6、透明式分体空调室内机(提供样品)

内机为一体化透明有机玻璃,可清晰的看到时内机结构,包括室

1)风机结构模式:五线电机、三速可调

2)送风模式:采用标准的风筒送风模式

五、直冷冰箱系统组成

1、冰箱

由制冷压缩机、制冷过滤器、液视镜、手阀组成

2、制冷制冷系统:

管路1套、制冷系统管路1套压力表(1.5MPa) 1只(3.5 MPa)1只等。

3、模拟冰箱

内机为一体化透明有机玻璃,可清晰的看到时内机结构,包括蒸发器、温控制器、

六、智能电源管理系统

具有短路、过流、过压、欠压、失压、功率限定6大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功

采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。

阀值值设备:短路、过流、过压、欠压、失压、功率等阀值设定

短路保护:保护设备电流大到3倍时同,0.3秒内瞬间跳闸

漏电保护:当漏电值到达设定值1%时,系统0.1秒内瞬间断电。

过载保护:防止设备着火保护,当负载到达设定值5%时,系统0.1秒内瞬间跳闸。

过压保护:有效防止设备损坏,当电压达到时270V时,系统0.5秒内瞬间跳闸。

欠压保护:有效防止设备损坏,当电压达到时165V时,系统0.5秒内瞬间跳闸。

强制故障锁定功能:发生故障导致跳闸时,人为无法上电,只能通过清除故障后,才能上电成功

故障查询:一键故障可查询历史故障源

故障测试功能:可在线测试出系统中不安全的用电功能,用一键故障可查询可排除故障源

手自动功能:手动、自动自由切换
