工业型液压传动与PLC控制实训装置
文章来源：
一、概述：
工业型液压传动与PLC控制实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求，我公司液压与PLC控制液压实训设备的优点，采用了开放型实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。
工业型液压传动与PLC控制实训装置集真实的液压元件、执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
二、装置功能：

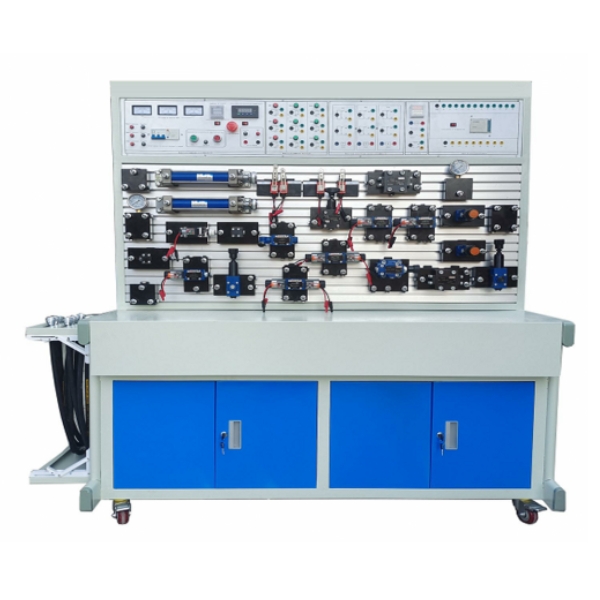

1、工业型液压传动与PLC控制实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。
2、实训台：铝材结构平台，主要用于安装液压相关元件，型材表面有标准的两道固定槽最上面层主要以电气控制位置。
3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中收集实训遗油设计，实训桌下方设有元器件储存柜，用于存放元器件。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、输出直流电源：DC24V
3、装置容量：<2kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1600mm×650mm×1750mm
7、液压泵站：最大容积40L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。
变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘等级B。
8、电源模块：电源部分别配有三个380V电压表，启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等，提供电气控制电路中的DC24V直流电压。
9、PLC 主机模块： FX1S-20MR主机，主机为12点开关量输入，8点开关量输出。
10、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。
11、通过机械控制，传统继电器控制，先进的PLC自动控制灵活实现其功能。
12、所有阀座采用航空铝加工而成并全部发黑处理。
2.电气控制组件
| 序号 | 名称 | 主要配置 | 数量 | 备注 |
| 1 | 直流继电器模块 | 配置3只直流+24V继电器，开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示。 | 1 | |
| 2 | 控制按钮模块 | 9只复位按钮，按钮开关接线端子全部引到面板上。 | 1 | |
| 3 | 直流时间继电器模块 | 配置1只直流24V时间继电器，开关量（包括线圈）接线端子全部引在面板上。 | 1 | |
| 4 | PLC主机模块 | 采用FX1S-20主机，I/O口12点，8路DC输入/16路继电器输出 | 1 | |
| 5 | 电源模块 | 3只380电压表，3只保险丝、3只指示灯、急停按钮、油泵启停，直流24V输出， | 1 |
| 序号 | 名称 | 主要配置 | 数量 | 备注 |
| 1 | 双作用液压油缸 | 行程200mm | 2个 | |
| 2 | 二通流量阀（调速阀） | 2FRM5-31B/15QB | 2个 | 华德品牌 |
| 3 | 二位三通电磁换向阀 | 3WE6A61B/CG24N9Z5L | 1个 | 华德品牌 |
| 4 | 二位四通电磁换向阀 | 4WE6C61B/CG24N9Z5L | 2个 | 华德品牌 |
| 5 | 二位四通手控换向阀 | 4WMM6C50BF | 1个 | 华德品牌 |
| 6 | 三位四通电磁换向阀（O型） | 4WE6E61B/CG24N9Z5L | 1个 | 华德品牌 |
| 7 | 三位四通电磁换向阀（M型） | 4WE6M61B/CG24N9Z5L | 1个 | 华德品牌 |
| 8 | 节流阀 | RVP8-1-10B/ | 1个 | 华德品牌 |
| 9 | 单向阀 | RVP8 | 1个 | 华德品牌 |
| 10 | 先导式溢流阀 | DB10-1-50B/100U | 1个 | 华德品牌 |
| 11 | 直动式溢流阀 | DBDH6P10B/100 | 1个 | 华德品牌 |
| 12 | 直动式顺序阀 | DZ6DP1 | 1个 | 华德品牌 |
| 13 | 直动式减压阀 | DR6DP1 | 1个 | 华德品牌 |
| 14 | 液控单向阀 | SV10PA2 | 2个 | 华德品牌 |
| 15 | 压力继电器 | HED8OP | 2个 | 华德品牌 |
| 16 | 耐震压力表 | 量程10MPa | 1个 | |
| 17 | 三通 | 配装3个标准快速接头 | 4只 | |
| 18 | 四通 | 配装4个标准快速接头 | 4只 | |
| 19 | 进油分配块 | 配装4个标准快速接头一只压力表 | 1只 | |
| 20 | 液压油管 | 8通径 | 22根 | |
| 21 | 油泵 | 液压泵站 | 1个 | |
| 22 | 油管支架 | 1套 |
四、实训项目：
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用“O”型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回路
