一、概述

家电技术综合实训系统本装置综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。

实用性：根据岗位技能要求，设置典型随机故障点，并在敞开式面板上有完整的信号线路图、测试点、调整点，从实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认知、安装、调试、维修等多种技能的实训。设备主要分成三部分组成。

*1）家用电器部分：主要由家用电器电路组成。

*2）电子技术部分：数字电路、电力电子电子电路、模拟电路、通用电源组成

*3）家用电器、电子技术仿真软件

二、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m

3、装置容量：≤2kVA

4、安全保护：具有漏电压、漏电流保护，安全符合国家标准

5、装置结构尺寸：2700MM×1600MM×2000MM（长×宽×高）

6、实验台控制智能模块

本模块可控制整机工作环境，确定  系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：

1)智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护

2）软件平台：

电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。

3）工作电源 额定电压AC220V、功耗正常监视状态≤2W 报警状态≤2.5W、

4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。

5）温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。

6）电流检测通道：1路、电压检测通道：3路。

7）报警方式：APP远程报警触点容量AC  220V/3A ，DC 30V/3A、

8）通讯接口通讯/GPRS通讯(选配)有效通讯距离≤1km.

9)通过手机可下载APP软件控制系统，或者电脑通过软件监控，

10)传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.

11）功能显示：可显示电压、电流、功率

12）界软件面

13）无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准

14）内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本

★三、 智能教学系统

采用最新 MCU 技术  RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

1)控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

2)驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

3)手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

4)手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持  移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

5)可通过 PC机或平板电脑  控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

6)可自由设定任意一处有关的各种常见故障，故障类型包括：线路断  路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流  5A 的 开路故障、16 路小电流 2A  的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置  64 路大电流 5A 的开路故障、128  路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

7)所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。

8)用户可选择通过无线或 RS-232  串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、  远程起动、信息反馈、考核评分等功能。

四、家电技术综合实训装置特点.

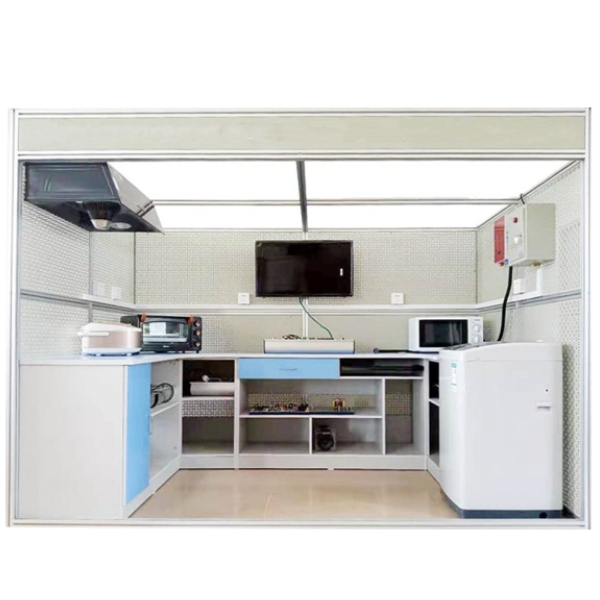

1、本装置通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用4040工业铝型材与网孔板组拼接而成。装置表面静电喷塑，色彩稳重，外表美观大方，不易退色。

2、装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。

3、网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。

4、装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；

5、可开设电子电风扇(油烟机)、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、液晶电视机。功率放大电路、DVD机、音箱等常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。

6、装置设有实训平台:可让学生在模拟房间墙上安装：热水器，微波炉，洗衣机油烟机的电视机的操作，熟知家电在售后的安装标准。

7、该系统每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。

*8、通用负载：

由于家电器的工作模式决定，所有电器控制系统的工作时间周期长，不方便学生实训，本装置设计了一套模拟负载电路。

装置配套有一套模拟负载电路，可以作为电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、全自动洗碗机的模拟负载，可以在一个很短的周期内，一次或者多次完成每一个的家用电器实训。

*9、透明电子技术模块：由120个透明模组成，模块块使用透明的元件盒子，可以正反观察电子元件组成，各个电子元件分别安装在PCB板上，做实验时可以用导线连接，可以学习电子电路基础、数字电路技术、电力电子技术，直流稳压电源技术、电压测量等家电电路上的常用控制电路。

五、实训项目

1、智能控制电饭锅

1）微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测

2）微电脑控制电饭锅结构的认识及拆装

3）微电脑控制电饭锅能量转化，温度传导的工作原理

4）微电脑控制电饭锅加热，保温相互转换及工作原理

5）微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理

6）微电脑控制电饭锅的常见故障及维修

7）微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉

1）微波炉主要元器件，控制芯片，显示器件的认识与检测

2）微波炉结构的认识及拆装

3）微波炉加热的原理分析及实物演示

4）微波炉微波产生电路的常见故障及检测维修

5）控制电路及定时电路常见故障与检测维修

6）微波炉电压转换电路的常见故障及检测维修

7）微波炉保护装置的检测与维修

8）微波炉常见故障的检测及维修

3、全自动洗衣机

1）全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

2）全自动洗衣机机械结构的认识及拆装

5）全自动洗衣机程控器的检测

6）电机及电机控制故障的检测和排除

7）机械传动系统的常见故障及检修

8）集成控制电路检测和故障分析排除

9）漏电安全防护报警系统故障分析和排除

4、电子电风扇

1）结构拆卸分析、

2）元器件识别检测、

3）常见典型故障分析排除

5、电子消毒柜

1）结构拆卸分析、

2）元器件识别检测、

3）常见典型故障分析排除

6、自动洗碗机

1）常用元器件、传感器及控制芯片的认识和检测

2）机机械结构的认识及

3）进水、排水常见故障的检测和排除

4）洗涤、脱水常见故障的检测和排除

5）过程控器的检测

6）电机及电机控制故障的检测和排除

7）机械传动系统的常见故障及检修

8）集成控制电路检测和故障分析排除

4、模拟电子技术综合应用、创新实训项目

1）常用二极管的性能测试及应用

2）双极晶体管及场效管输出特性的测定

3）单管放大电路的研究

4）两极放大电路及负反馈放大电路的研究

5）助听器电路的调试（电子产品线路）

6）恒流充电电路（场效应管的应用）（电子产品线路）

7）三极管放大电路故障排除

8）整流、滤波及稳压电路的研究

9）直流稳压正、负电源电路的研究

10）典型复合互补OTL功率放大电路调试（电子产品线路）

11）OTL功率放大电路的故障排除

12）LM386集成音响功率放大电路及其应用（电子产品线路）

13）运算放大器基本运算电路

14）对由运放器组成的积分运算电路、微分运算电路

15）对由运放器组成的电压比较器传输特性的研究

16）气敏传感器制作烟雾报警器的制作与调试（电子产品线路）

17）方波、三角波和锯齿波发生器电路的研究与测试

18）三角波、方波及正弦波发生器的制作竞赛

19）RC（文式桥式）正弦波振荡器和制作与调试

20）电容三点式LC正弦波发生器

21）有源滤波电路研究

22）直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）

23）恒温控制电路的制作与调试（竞赛项目）（电子产品线路）

5、电子线路实训项目

1）基本逻辑门电路功能测试

2）优先编码器功能测试

3）二进制译码器和数据选择器功能测试

4）全加器和超前进位全加器功能测试

5）数值比较器功能测试

6）七段码锁存/译码/驱动器功能测试

7）类触发器功能测试

8）双向移位寄存器功能测试

9）二一五一十进制计数器功能测试

10）二位十进制计数/译码/驱动/显示电路

11）可逆十进制计数电路功能测试

12）N进制计数电路功能测试

13）555定时器基本应用电路

14）微分型单稳态触发器

15）集成单稳态触发器及其应用

16）集成施密特触发器及其应用

6、数字电路实训项目

1）声光控制节能路灯电路（电子产品线路）（综合应用）

2）线数据传输电路（电子产品线路）（综合应用）

3）位环形计数节拍发生器（电子产品线路）（综合应用）

4）秒脉冲信号发生器（电子产品线路）（综合应用）

5）救护车/消防车声响报警电路（电子产品线路）（综合应用）

6）D/A转换器将数码转换成单极性、双极性模拟电压

7）数控变频三角波-方波发生器

8）移位寄存器彩灯显示电路（电子产品线路）（综合应用）

9）8位优先编码器抢答电路（电子产品线路）（综合应用）

10）触摸式密码电子锁电路（电子产品线路）（综合应用）

11）数字钟电路（电子产品线路）（综合应用）

12）二位十进制计数符合电路（电子产品线路）（综合应用）

13）交通灯控制电路（电子产品线路）（综合应用）

14）升/降阶梯波发生器（电子产品线路）（综合应用）

15）光电转换加/减计数电路（电子产品线路）（综合应用）

7、电力电子技术综合应用实训项目

1）晶闸管的开关特性及其作为电子开关的应用

2）单结晶体管控制特性及其触发电路的调试与分析

3）晶闸管单相桥式半控整流电路的调试与分析（阻性负载）

4）晶闸管单相桥式半控整流电路的调试与分析（感性负载）

5）直流斩波电路的调试与分析（IGBT/MOSFET）

6）双向晶闸管单相交流调压电路的调试与分析

8、平板电视

1）认识液晶电视的内部结构 ；

2）认识液晶电视中各主要元器件的基本结构；

3）理解液晶电视中各主要元器件的基本工作原理；

4）认识液晶电视各主要单元电路的组成；

5）理解液晶电视各主要单元电路的工作原理；

6）三无故障现象的检测与处理；

7）摇控指示灯亮，三无故障现象的检修指导；

8）屏亮，有声音，无图像故障现象的检测与处理；

9）屏亮，无声音，无图像故障现象的检修指导；

10）声音正常，黑屏故障现象的检测与处理；

11）无伴音，图像正常故障现象的检测与处理；

12）按键无反应故障现象的检测与处理

13）遥控无反应故障现象的检测与处理；

14）花屏故障现象的检修指导；

15）一侧喇叭无声音故障现象的检测与处理；

9、数码卡拉实训项目

1）数码卡拉OK故障检测

2）5，1功率放大器的故障检测

3）DVD故障的检测

4）数码卡拉OK前置放大电路故障检测

10.DVD实训项目

1.、）DVD视盘机的基本操作；

2）DVD视盘机工作原理分析；

3）DVD视盘机的基本组成的认识；

4）DVD视盘机参数的测量；

5）DVD视盘机维修时的操作方法；

11、音响功率放大器

1）功放基本电路分析；

2）BA5096工作原理分析；

3）功放R声道无声故障演示；

4）功放R声道失真故障演示；

5）功放L声道无声故障演示；

6）功放L声道失真故障演示；

7）功放前置电路故障演示；

8）功放混响电路故障演示；

9）功放声音输入电路故障演示；

10）功放运算放大器电路故障演示；

11）功放显示电路故障演示；

12）音箱故障演示。

六、家电技术综合实训台基本规格

1.系统主要配置组成

2.电实验模块配置

3.实物电器系统配置

4.数字电路、模拟电路、电子电力模块配置
