- 产品名称：卫生室设备安装与控制实验装置
- 产品型号：QY-LY206
- 产品价格：

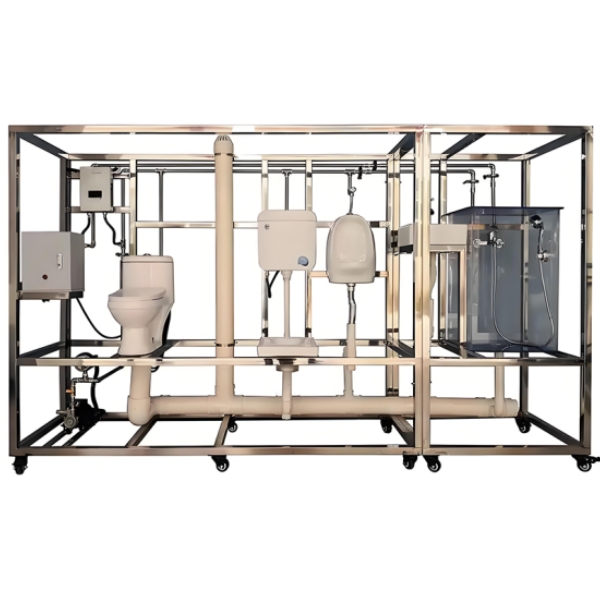

卫生室设备安装与控制实验装置
文章来源：
一、概述：
卫生室设备安装与控制实验装置适用于高职、中职、职高、职业培训等各种不同类型和要求的学生或学员进行智能楼宇及物业管理中的卫生室设备给排水管道的安装与设计、设备水泵的安装、操作调试、学生能在尽可能真实环境下进行实战操练。能供学生进行不同规格的镀锌白铁管外螺纹的绞制。能供学生根据安装规范，使用管子钳、扳手及多种管配件，配有专用移动工具箱、操作钳工平台、实训安装平台台架、水泵、管件等、学生可在实训安装平台台架上安装管路设计管路，并进行套丝联接管路，水泵联接，水箱联接、管路试压试验实训，常用管路加工工具的操作等。
二、实验目的
1. 给排水设备安装教学演示；
2.配备卫生间给水排水管道系统、水泵、电路控制系统等，能够进行动态演示。
三、技术参数
1.故障设置：演示水循环，排水给水，管道安装等；
2.工作电源220V、安全保护：具有接地保护、漏电保护、过流保护；
3.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
4.装置外形尺寸：3500mm×700mm×1900m。
四、主要配置
1.淋浴房：主要由透明有8MM机玻璃构成，里面装配花洒水龙头。
2.卫生室：由洗脸盘、大便器、小便器、蹲便器各一套知名品牌陶瓷卫浴组成。
3.排水系统：由排水管道和水处理单元等组成。排水管路主要采用UPVC 管进行设计，可进行UPVC 管的切割、粘接、安装和通水试验操作。
4.冷水给水系统：主要有给水箱、给水泵、给水管道、压力变送器、流量计、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢的切割、安装和通水试验操作；通过转子流量计可以完成用水量的计量。
5.热水给水系统：主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可，可对锅炉进行温度调节控制操作。
6、供水管道系统：主要由PVC管道、PPR管道、不锈钢管道、组成。可进行PVC、PPR 、不锈钢管道管的切割、熔接、安装和通水试验操作。
五、实验台控制智能模块
本模块可控制整机工作环境，确定系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：
1)智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护。
六、软件功能
1．演示功能
（1）演示功能所包含的教学内容
操作程序（顺序、步骤）演示--这种演示具有严格的顺序关系及操作标准；
操作方式方法演示--这种演示具有一定的选择性、逻辑性；
偶发事件演示--这种演示一般用于安全教育、故障处理内容，具有强烈的震撼作用；
错误操作结果演示--这种演示具有强烈的刺激作用，使学生产生深刻的记忆。
（2）演示功能所能实现的教学目标
示范性标准操作演示教学；
现场安全教育教学；
降低误操作频率教学。
（3）演示功能所能实现的教学效果
通过演示使操作者熟悉操作程序（顺序、步骤）；
通过演示使操作者了解操作过程逻辑关系；
通过演示使操作者高度重视安全操作与安全生产；
通过演示使操作者牢记现场误操作所带来的严重后果。
2．互动功能
（1）互动功能所包含的教学内容
利用多媒体手段，生动再现课堂教学内容；
利用鼠标、键盘的操作，对屏幕画面仿真实物实施理想的自主操作，实现实操实训前的计算机仿真导训教学，其教学内容与实操实训一致。
（2）互动功能所能实现的教学目标
巩固课堂教学内容；
实现计算机仿真导训。
（3）实现计算机仿真导训的重要意义
实现个性化教学；
选择最佳实训教学方案；
全面提高实操实训效果；
缩短实操实训时间；
提高实操实训安全性；
减少实操实训投入；
降低实操实训污染。
（4）互动功能所能实现的教学效果
通过完整生动再现课堂教学内容 ，使学生对课堂教学内容加深理解，并充分记忆；
通过教学设计中各个"实训点"的再现，实现导训教学效果。
七、设备清单
序号 | 名称 | 单位 | 数量 |
1 | 架子 | 2 | |
2 | 电控箱 | 1 | |
3 | 沐浴房 | 1 | |
4 | 陶瓷马桶 | 1 | |
5 | 小便器 | 1 | |
6 | 洗脸盆 | 平底，带下水 | 1 |
7 | 蹲便器 | 1 | |
8 | 花酒。 | 1 | |
9 | 冷暖水龙头 | 洗脸盆用 | 1 |
10 | 冷暖水龙头 | 沐浴房用 | 1 |
11 | 快速热水器 | 1 | |
12 | 水箱 | 1 | |
13 | 控制箱 | 1 | |
14 | 压力泵 | 带压力控制器 | 1 |
15 | 玻璃转子流量计 | DN15螺丝口 | |
PVC | |||
16 | P型存水弯50MM | 2 | |
17 | 110水管 | ||
18 | 50MM水管 | 4M | |
19 | 110MM水管 | 8M | |
20 | 110MM水管活接 | 1 | |
21 | 110MM中间转50MM三通 | 3 | |
22 | 110MM 透气帽 | 1 | |
23 | 110MM三通 | 1 | |
24 | 110Mm弯头 | 2 | |
25 | 1.5寸水箱接头 | 1 | |
26 | 110转50 | 1 | |
10 | 110MM管卡 | 10 | |
11 | 50MM管卡 | 20 | |
1 | 20MM不锈钢 | 12M | |
PPR | |||
27 | 水管 | 6M | |
28 | 三通 | ||
29 | 20MM直接 | 一头水管，一头外牙 | |
30 | 弯头 | 两头水管 | |
新式卡套接头
31 | 名称 | 单位 | 数量 |
32 | 三通 | 4 | |
33 | 20直接 | 6 | |
34 | 20弯头 | 5 | |
序号 | 名称 | 规格 | |
35 | 2.5电线 | 双色 | 各30M |
36 | 0.5电线 | 双心 | 10M |
37 | 弯头 | 20个 | |
38 | 4040T型螺母 | 4MM*30 | 20个 |
39 | 4M*15螺丝 | 全套 | 50 |
40 | 大线扎 | 30根 | |
41 | 膨胀胶 | 50个 | |
42 | 电工胶 | 2个 | |
43 | 丝螺杆 | 6MM | 3M |
44 | 丝螺杆 | 8MM | 3M |
45 | 6MM | 堑片、螺母 | 50 |
46 | 8MM | 堑片、螺母 | 50 |
47 | 4MM*30 | 螺丝+螺母 | 30个 |
48 | 玻璃胶 | 2支 |
