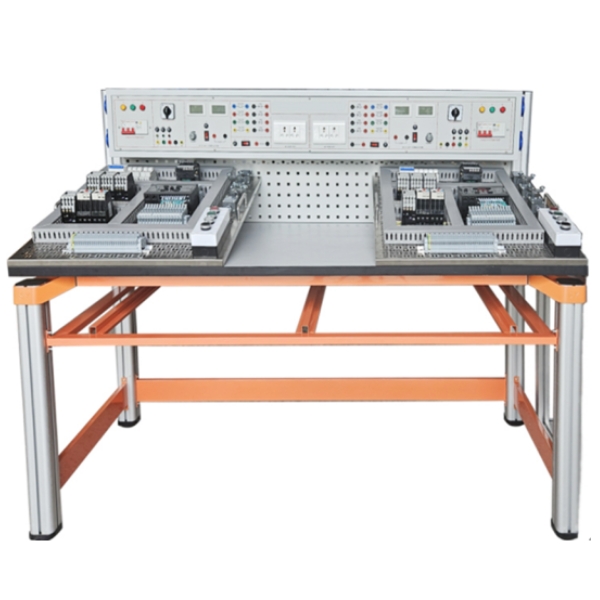

- 产品名称：网孔双组型电力拖动技能实训台
- 产品型号：QY-DT04
- 产品价格：
主页 > 产品介绍 > 电工电子设备 > 立式电工电子电拖实训 >
网孔双组型电力拖动技能实训台
文章来源：
一、概述
电力拖动技能实训台、电力拖动技能实训设备适用于电工专业、机电一体化技术、电气自动化设备安装与维修专业、机械制造与自动化专业实训，可用于《电气控制系统安装与调试》、《电工基础》、《电气与电机控制技术》等课程的实验实训教学，及职业技能大赛及现代电气控制系统安装与调试项目实训。本实训室也适用于机电类院校、企业、下岗职工、再就业人员进行在职或岗前职业技能培训。
电力拖动实训室设备由钢板作制作的多功能安装板（网孔板）设备和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。
二、电力拖动技能实训台技术指标
1. 外型：实训台尺寸1640mm×750mm×1200mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断。
4.整流二极管2组：提供整流二极管1N5408四个，用于能耗制动电路。
5.可调直流输出2路： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组。
6.功率电阻2组：提供75Ω/75W功率电阻6个，用于降压启动电路，提供10Ω/25W功率电阻两个，用于能耗制动电路。
7. 保护2组：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。每个工位电源面板设有急停按钮。
三、电力拖动技能实训项目举例：
1、照明电路安装连接实训；
2、单相电能表的应用；
3、电动机点动与连续转动电路连接实训；
4、按钮联锁的电动机正、反转电路连接实训；
5、接触器联锁的电动机正、反转电路连接实训；
6、接触器和按钮双重联锁的电动机正、反转电路连接实训；
7、两地控制的电动机控制电路的安装；
8、电动机定子绕组串联电阻启动控制电路连接实训；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机半波整流能耗制动控制电路连接实训；
12、电动机全波整流能耗制动控制电路连接实训；
13、电动机反接制动控制电路连接实训；
14、电动机往返行程控制电路连接实训；
15、电动机顺序启动控制电路连接实训；
16、电动机定时运转控制电路连接实训；
17、按钮切换的双速电动机控制电路连接实训；
18、时间继电器切换的双速电动机控制电路连接实训；
四、电力拖动技能实训台具体参数如下：
序号 | 部件名称 | 功能及技术参数 | 数量 |
1 | 实训桌 | 1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设有用于存放网孔板的空格。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。立柱往上延伸用于固定实训屏和网孔板挂架型材。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 5.后立柱往上延伸，用于固定实训屏和工具挂板，工具挂板设有网孔板挂钩，可以使网孔板倾斜放置在台面上，方便电器元件的安装固定。 | 1套 |
2 | 实训屏 | 钢制结构，表面氧化喷塑处理，电源输出包含固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断；可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组；提供降压启动电阻6个，能耗制动电阻2只，提供整流二极管1N5408四个，用于能耗制动电路。另提供单相220V单元插座用于给电脑的供电。 | 1套 |
4 | 网孔板 | 600*700mm 不锈钢网孔板屏，安装把手，加厚设计。实训网孔板用于电气元件的安装和固定。 | 2块 |
6 | 断路器 | 额定电流:16A;极数: 3P | 2个 |
7 | 控制变压器 | BK50 | |
8 | 熔断器 | RT28-32X 1P | 10个 |
9 | 熔断器保险芯 | 5A 10*38 | 10个 |
10 | 交流接触器 | 工作电压AC24V，工作电流 9A，绝缘电压690V，触点：2常开2常闭，安装方式导轨和螺钉安装。 | 8个 |
11 | 热过载继电器 | NR4-63 1.6-2.5A | 4个 |
12 | 四孔按钮盒 | 按钮盒4位 | 2个 |
13 | 按钮红色 | 红色，一常开一常闭，平头式 | 2个 |
14 | 按钮绿色 | 绿色，一常开一常闭，平头式 | 2个 |
15 | 按钮白色 | 白色，一常开一常闭，平头式 | 2个 |
16 | 按钮黑色 | 黑色，一常开一常闭，平头式 | 2个 |
17 | 行程开关 | 单轮式、自动复位，一常开一常闭 双轮自锁各4个 | 8个 |
18 | 编程电缆 | 3米 | 2条 |
19 | 终端固定件 | 终端固定件 | 2套 |
20 | 灰色端子 | 带保险 | 60位 |
20 | 2.5mm²灰色端子 | UK2.5B 灰色；额定横截面：2.5mm²，宽2.2mm，长48.5mm，端板宽度2.2mm， | 58位 |
21 | 2.5mm²黄绿色端子 | 2.5mm²黄绿色端子 | 2位 |
22 | 快速标记条 | 打印字符1-30 | 2条 |
23 | 耗材 | 线槽、导轨、安装螺丝等 | 1批 |
