- 产品名称：网络配线实训装置
- 产品型号：QY-LY187
- 产品价格：

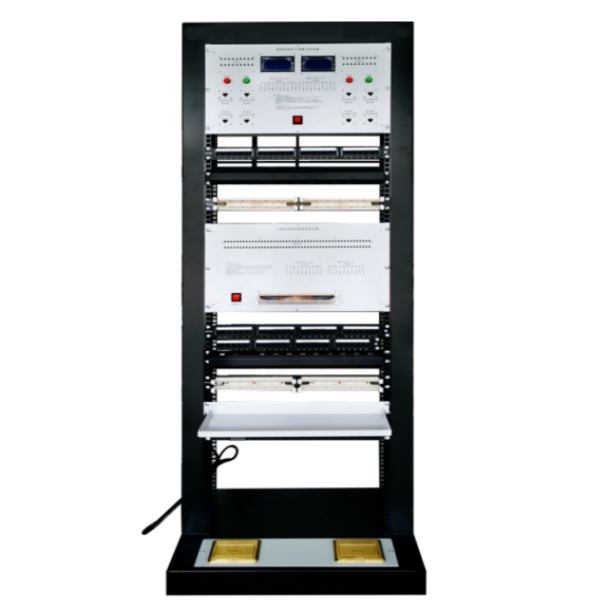

网络配线实训装置
文章来源：
一、产品概述
网络配线实训装置主要功能有：网络配线和端接功能，网络跳线制作和测试功能，永久链路配线端接功能，配线子系统安装实训功能等。
二、产品型号和技术规格：
外型尺寸 | 长600mm,宽530mm,高1800mm |
电压/功率 | 交流220V/50W |
配套设备 | 网络压接线实验仪—1台 网络理线 环—2个 网络跳线测试仪—1台 8口PDU电源插座—1个 100回110型通信跳线架—2台 24口网络配线架—2台 零件/工具盒—1个 组合式光纤配线架 2台 立柱具有布线穿管和安装网络插座实训功能。 |
实训人数 | 每台设备能够满足2—4人同时实训。 |
实训课时 | 12课时（RJ45头和模块端接、跳线测试、配线架端接、通信架端接、永久链 路、信道链路） |
三、产品特点：
实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障，网络跳线测试仪四组中的两组采用液晶显示测试结果，并设有单步测试和连续测试功能。
故障模拟功能。例如：跨接、反接、短路、断路。
落地安装，立式操作，稳定实用，节约空间。
具有5000次以上压接线端接实训功能。
立柱具有布线穿管和安装网络插座实训功能。
四、实训功能：
1、网络配线和端接实训
每次端接有对应的指示灯 直观显示端接电气连接状况和线序，能够直观显示和判断跨接、反接、短路、断 路等故障。
2、网络跳线制作和测试实训
同时测量4根网络跳线，能 够直观判断跨接、反接、短路、断路等故障，其中2组采用液晶显示测试结果，并设有单步测试和连续测试功能。
3、测试链路端接和实训
实验仪与网络配线架、通 信跳线架、跳线等组合，进行多种测试链路的端接实训，仿真网络机柜内配线端 接工程技术。熟练掌握工程技术和操作技巧。
每组链路有3根跳线，端接 6次。每组链路路由为：仪器RJ45口（下排）→配线架RJ45口→配线架网络模块→ 通信跳线架模块下层→通信跳线架模块上层→仪器RJ45口（上排）。
要求链路端接正确，每段 跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
4、永久链路端接和实训。
实验仪与网络配线架、通 信跳线架、跳线等组合，进行多种永久链路的端接实训，仿真网络机柜内配线端 接工程技术。熟练掌握工程技术和操作技巧。
每组链路有3 根跳线，端接6次。每组链路路由为：仪器面板通信模块（下排）→配线架RJ45口 →配线架网络模块→通信跳线架模块下层→通信跳线架模块上层→仪器面板通信 模块（上排）。
要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
5、进行布线穿管和安装网络插座实训功能。
6、网络链路测试平台功能。
7、实训考核功能。指示灯和液晶直接显示考核结果，易评判和打分。
