一、系统概述

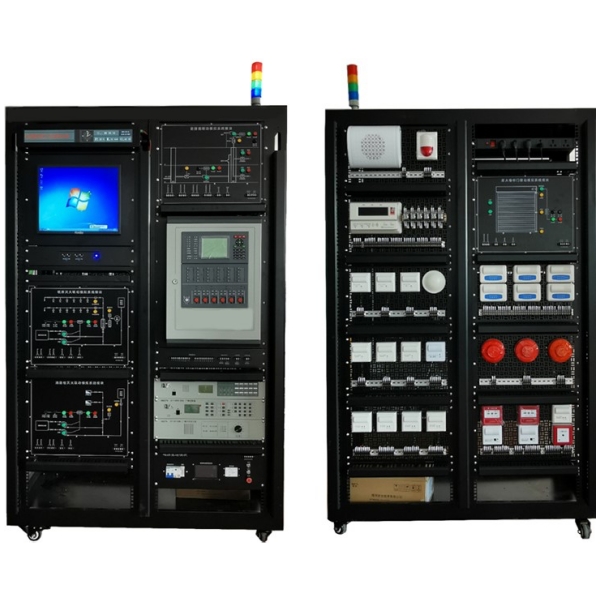

建筑电气与消防系统实训装置需根据建筑物行业中消防联动系统、建筑电气、住宅和工业场所给水系统的特点采用工程对象系统设计的实训模型，实训模型包含消防广播/电话、火灾自动报警、消防联动、消防应急照明、室内照明、建筑配电、低压电气、可编程控制、人机界面、变频恒压供水、无负压供水等，并采用开放式、模块化设计，强化学生对消防联动系统、建筑电气、给水系统系统的设备安装、电气接线、编程控制、运行与调试、故障诊断与维护等工程应用能力的培养，适合建筑设备安装、楼宇智能化设备安装与运行、物业管理、机电技术应用、电气运行与控制等相关专业类的实训教学。

1.通过实训操作可掌握建筑电气与消防系统的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。

2.给排水模型外形占地尺寸：6000mm×1500mm×2300mm(长×宽×高)；

实训间外形尺寸：3120mm×150mm×2200mm(长×宽×高)；

水对象外形尺寸：2000mm×800mm×2200mm(长×宽×高)；

电气控制柜外形尺寸：800mm×600mm×1800mm(长×宽×高)；

3.整机功耗：<4.5kVA；

4.建筑电气与消防系统实训装置底部安装有带刹车脚轮，方便装置的移动和固定；

5.安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。

6.建筑电气与消防系统实训设备组成要求：给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

7.生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

8.消防给水系统：主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。

9.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

10.排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

11.给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。

12.建筑给排水系统仿真教学软件：采用3D技术与交互式动画相结合的方式，模拟实际生活给水系统、消防给水系统、热水给水系统、排水系统的结构。可实现以建筑内部生活给水系统仿真，建筑内部消防给水系统仿真，建筑内部排水系统仿真，建筑内部热水供应系统仿真，建筑给排水主要组成设备的结构仿真，各类给排水系统的运行过程仿真。

13.该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。

14.该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

15.所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。

16.用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

二、规格与组成：

13.不锈钢钢架1000mm×1000mm×1900mm1台

14.污水处理单元有机玻璃1个

15.水流指示器灵敏度：15-37.5L/mim1只

16.玻璃球洒水喷头68℃温级2只

17.消防水泵三相AC380V功率：0.55KW扬程：21M流量：130 L/min。1台

18.变频磁力驱动泵三相AC380V功率：0.37KW扬程：12m流量：20L/min2台

19.排水泵单相AC220V功率：95W扬程：9m流量：18L/min1台

20.气压罐容积50L1个

21.压力变送器量程0-200KPa1只扩散硅

22.电加热锅炉容量50L，功率2KW1台

23卫浴台面盆50 cm×45 cm×20 cm4个

24万向下水通用件4个

25水龙头混合式4个

26花洒通用件4个

27.混合阀通用件4个

28.浮球液位传感器高、、低二档2个

29脉冲水表0.01立方米/脉冲1只

30..西门子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1个

31.西门子变频器V20，三相380V输入 ，0.75kW，带BOP面板1台

32.触摸屏7英寸、彩色、高分辨率

33.组态软件力控6.0 1套带权

34.低压电气小继电器、交流接触器、热过载继电器1套

35.空气开关带漏电保护器1个

36.保险丝15A3个

37.操作开关2位6个

38.开关电源输出：DC24V1个

39.工作状态指示灯工作电压：DC24V7只

40.型材电脑桌60cm×60cm×80cm1张(注如配电脑配电脑桌)

41.管材、配件及配套工具:

42.豪华工具车钢板设计，设有抽屉及柜子，可移动 1台

43.管材与配件包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、不锈钢管、黑色保温管等。1套

44.配套工具包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套

45.能够实训项目

1)系统竣工图和控制电气原理图绘制

2)管材加工和连接：镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。

3)配件和器件的安装：完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。

4)管道试压与通水试验

5)电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线

6)控制程序设计与调试:（变频控制程序；抄表计费程序；喷淋灭火控制程序；给排水监控程序；组态监控系统）

46.主要配置
