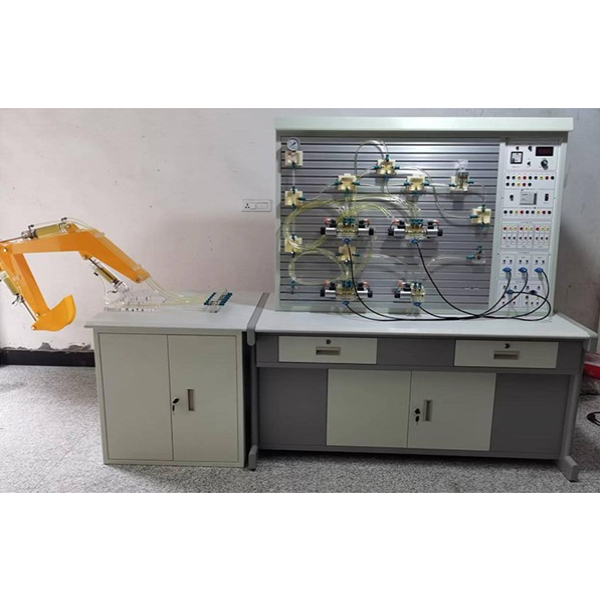

透明液压挖掘机系统与PLC控制实训装置

文章来源：

产品名称：透明液压挖掘机系统与PLC控制实训装置
产品型号：QY-QDSY28
产品价格：

一、概述

透明液压挖掘机系统与PLC控制实训装置采用透明有机玻璃外壳的液压元件及防漏透明油管，能清晰直观的观察到液压元件内部结构和流动过程。可真实演示挖掘机工作装置的挖掘、卸料、提升等动作、多种控制方式（手动、继电器、PLC）的基本回路实训。适合大中专院校机电类专业"液压传动"、"液压与气压传动"等课程的教学实训需要。

二、技术参数

1、输入电源：AC220V．允差±l0%，50Hz；

2、装置容量：≤1kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、实训装置外形尺寸：≥1500mm×700mm×1750mm；实训台外形尺寸：≥720mm×700mm×1750mm。

6、液压泵站：

（1）系统额定压力1.0MPa；

（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量6L∕min，压力2.5 MPa；电机：交流220V电压，功率250W。

7、液压元件：采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用半封闭式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。

8、电器控制单元

（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。

（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。

9、电磁换向阀：DC24V .吸力3mpa

三、结构要求

1、挖掘机有弯臂、直臂、挖斗、挖斗连杆、液压缸和底座支架组成。

2、挖掘机弯臂、直臂、挖斗、挖斗连杆均采用彩色有机玻璃手工加工而成。

3、液压缸采用透明进口亚克力车削加工而成，清晰的看到内部结构，液体流动与活塞移动过程。

4、底座支架采用进口有机玻璃加工而成。

5、采用PLC控制液压系统实现挖掘、提升、卸料等功能。

四、主要特点

1、透明液压挖掘机系统与PLC实训装置主要由实训桌、实训台、挖掘机实训台、液压泵站、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。

3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用半封闭式快换接头，拆接方便，不漏油。

4、实训元件均为透明有机材料加工而成，便于了解掌握几十种常用液压元件的结构，性能及用途。实训组装回路快捷、方便。

5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

五、主要功能：

1、液压传动各部件及工作原理观摩、拆装实训

2、真实演示挖掘机工作装置的挖掘、卸料、提升等动作；

3、了解挖掘机液压系统组成及工作原理，各元件内部结构及工作过程；

4、进行挖掘机液压系统拆装和组合、电气控制系统回路实验；

5、进行挖掘机液压系统压力参数的测量实验。

六、透明液压挖掘机系统与PLC控制实训设备配置清单：

序号	名称	型号	数量
1	实训桌		1张
2	控制实训台		1台
3	挖掘机实训台		1台
4	PLC主机模块	三菱FX1S-20MR	1块
5	电源模块		1块
6	继电器控制模块		1块
7	PLC控制按钮模块		1块
8	举升油缸	透明元件	1只
9	弯臂油缸	透明元件	1只
10	挖斗油缸	透明元件	1只
11	弯臂	有机玻璃加工件	1个
12	直臂	有机玻璃加工件	1个
13	挖斗	有机玻璃加工件	1个
14	底座支架	有机玻璃加工件	1套
15	连接件	加工件	1套
16	二位二通电磁换向阀	透明元件	1只
17	三位四通电磁换向阀（O型）	透明元件	3只
18	先导式溢流阀	透明元件	1只
19	三通接头	透明元件	6只
20	四通接头	透明元件	2只
21	压力表	透明元件	2只
22	透明液压皮管		10米
23	电磁阀通用连接线		4条
24	机泵组	泵站系统	1套
25	L-HL46号液压油		5kg
26	编程电缆	三菱	1条
27	快速油接头		5只
28	挖掘机液压实训说明书		1册
29	光盘（PLC编程软件、程序软件）		1盘
30	工具		1套
