- 产品名称：机床PLC电气控制实训考核装柜
- 产品型号：QY-JCD16
- 产品价格：

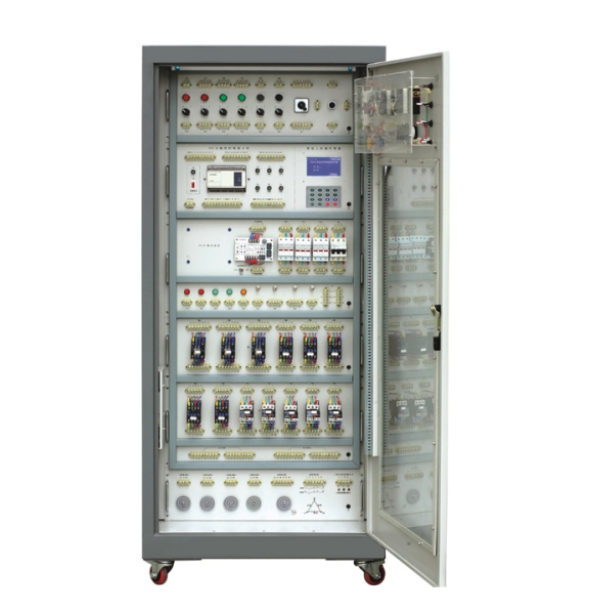

机床PLC电气控制实训考核装柜
文章来源：
机床PLC电气控制实训考核柜、机床电气技能实训考核鉴定装置、机床电气实训设备主要功能简介：机床电气实训设备可以进行《机床排故》、《电力拖动课程》课程的实训项目，并且可作为全国职业院校技能大赛的训练场。实训室目前有硕博机床电气实训考核装置和硕博机床电气实训考核装置，两套装置电控柜正面装有车床与铣床的考核电路，反面装有磨床和钻床的考核电路，两面可同时进行实训。机床电气实训柜双面四合一型，包含：PLC模块、工业电气标准柜、控制与监控屏、机床电机系统、网络化智能考核软件系统、C6140型普通车床控制线路、C6502型普通车床控制线路、M7130K型平面磨床控制线路、M1432A型万能外圆磨床控制线路、X62W型万能铣床控制线路、T68型卧式镗床控制线路、Z3040B型摇臂钻床控制线路、M7120型平面磨床控制线路、智能考核系统，可广泛用于开设电力拖动课程及进行电工技能等级考核的学校或单位。电控柜的主体分为铣床电气线路、车床电气线路、故障设置区、电动机面板四个部分。通过一只转换开关就能实现两种机床电机切换的巧妙设计。机床PLC电气控制实训考核设备能完成铣床和车床的工作原理及动作，可以独立进行操作，学生可以在机床电气电路中进行电气故障的排除训练和演示，以达到熟悉各种故障现象。提高学生排除各种故障的动手能力。可以手动和电脑智能设置故障点两种方式选择，可实现智能实训考核功能。机床电气技能实训考核鉴定装置柜式双面四合一型，包含：PLC模块、工业电气标准柜、控制与监控屏、机床电机系统、网络化智能考核软件系统、C6140型普通车床控制线路、C6502型普通车床控制线路、M7130K型平面磨床控制线路、M1432A型万能外圆磨床控制线路、X62W型万能铣床控制线路、T68型卧式镗床控制线路、Z3040B型摇臂钻床控制线路、M7120型平面磨床控制线路、智能考核系统、电脑及电脑桌8个、胜利VC9808+数字万用表8个，每台套包含的实训设备，实训部件等。
表1 技术指标
序号 | 设备模块 | 详细参数或要求 |
1 | 要求概述 | 机床电气实训考核设备以标准的配电柜为主柜，合理利用柜体结构，并且把所有控制部分放到了柜体内，方便学生操作。每台机柜安装八种不同的机床电气线路，每种机床电路均模拟实际机床故障人为设置了十多项电气故障，让学生熟悉、掌握各种机床电路的电气控制原理、操作以及机床电气线路常见的电气故障的分析与检修。 |
2 | 总体技术要求 | 1.输入电压：三相四线（或五线）制380V±10% 50HZ |
3 | 特点 | 1.采用标准配电柜为主体柜，充分利用该柜双面空间位置，有四种机床线路可选择。 3.可以人为的设置故障点，通过开关切换就可设置； 触摸屏采用TPC70327寸寸彩色触摸屏，触摸屏实验组件采用 7 寸彩色触摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工业级低功耗 Cortex-A8CPU 主频 600MGHz；触摸屏：四线电阻式；内存： 128M；存储设备：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接线端子全部引出。 |
4 | PLC控制区 | 西门子PLC主机CPU1214C 集成数字量I/O（14路数字量输入，10路数字量输出）；扩展模块SM1223一个，配置SB1232一个，配备直流电源24V/5A输出接口 |
5 | 工业电气标准柜 | 材质：国标冷轧钢板 |
6 | 控制与监控屏 | 交流电压表分别指示电网的UV、UW、VW线电压值；交流电流表监视负载大小；切换组合开关、启停开关与急停按钮各一套；带自动led开门照明系统； |
7 | 机床电机系统 | 三组星三角 220/380 25W电动机组；带有电动机安装座与标准航空插头与防磨隔离穿管集束线，方便前后电动机组的移动与电气安全插拔 |
8 | 网络化智能考核软件系统 | 1.通过本软件设置故障，由网络输至考核装置的智能答题器进行排故，故障点设置快捷、方便。 2、可对学生端答题进行考核。 |
9 | 控制线路 | 1.C6140型普通车床控制线路 |
10 | 智能考核系统 | 具备联网功能；考核系统自动完成评分、恢复故障，统计成绩等功能 |
11 | 维修工具 | 工具箱两个，内含数字万用表一块，30w电烙铁两只，斜口钳、尖嘴钳、螺丝刀等工具。 |
表2 实训项目要求
序号 | 主体功能 | 具体项目 |
1 | 实训项目 | 1. 三相异步电动机的直接启动控制 |
2 | PLC控制实训项目 | 1. 可编程控制器的基本指令编程练习 |
