楼宇照明系统实训装置（LON总线型）

文章来源：

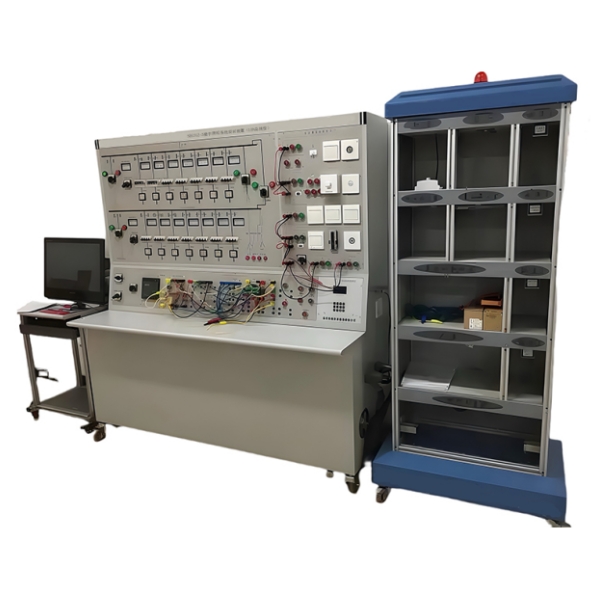

产品名称：楼宇照明系统实训装置（LON总线型）
产品型号：QY-LY195
产品价格：

一、系统概述

楼宇照明系统实训装置配合智能建筑楼宇照明系统有关课程，进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。楼宇照明系统实训装置能满足 "智能建筑"、"建筑电气"、"楼宇自动化"等科目的实训教学。适用于各类职业教育培训机构的教学。

二、系统特点

1.照明灯具和控制器件采用实物，实操性强

2.照明控制能体现传统和智能照明控制的各自特点，对比性强

3.现场采用DDC控制器，并采用先进LONWORKS总线通信协议组网

三、技术参数

1.输入电源：三相四线（AC 380V±10% 50Hz）

2.工作环境：温度-10℃-+40℃ 相对湿度<85% 海拔<4000m

3.装置容量：<5.0kVA

4.外形尺寸：对象系统755mm×450mm×1812mm、控制屏1512mm×800mm×1645mm

5.安全保护：具有漏电自动保护功能

四、实训项目

1.照明和控制设备认识与应用实训项目

（1）常用灯具的认知与应用

（2）照度传感器认知与应用

（3）动静探测器认知与应用

（4）遥控照明控制器认知与应用

2.普通照明控制线路安装和调试实训项目

（1）照明灯具及普通控制设备的安装和调试控制

（2）应急照明设备的控制

3.智能照明控制线路安装和调试实训项目

（1）时间表控制模式下照明线路组建和控制

（2）情景切换控制模式下照明线路组建和控制

（3）远程强制控制模式下照明线路组建和控制

（4）动态控制模式下照明线路组建和控制

4.综合技能考核和创新

（1）楼宇照明运行线路整体设计

五、基本配置

1.照明控制屏

设有4个楼层配电箱、2个中间配电箱、1个航空障碍照明配电箱、1个地下停车场配电箱、1个应急照明配电箱、10种场所的照明为对象，按照不同场所的照明要求分别设置不同的照明控制方式，其中楼道照明要求采用了触摸延时开关、人体感应开关、单板开关、声控开关对不同楼道照明进行控制。系统同时必须使用通用的DDC控制模块通过LONWORKS总线通信协议组网和上位机软件系统对不同场所的不同照明要求进行远程控制。

2.照明演示柜

照明演示柜为楼宇照明控制部分的演示对象，仿实物化设计，属于半实物。采用分层结构，能模拟楼层整体照明效果，实物模式，分为五层结构，分别是体现多种照明场景。照明场景，可模拟9种场所：航空，卧室，客厅，经理办公室，员工办公室，多功能会议厅，大堂，地下停车场和楼道，其中多功能会议厅具有8种情景。整个照明演示系统分别设有频闪灯、白炽、荧光灯、筒灯和光字牌，能真实模拟各场所对照明控制以及照明效果的要求。

3.下位机系统

下位机系统要求采用DDC控制器，实现现场数据的采集和开关控制，并可完成照明线路的控制，通过LonWorks总线与上位机系统通信。通过Lonmaker3.0编程软件可设置DDC控制器程序。

4.上位机监控系统

配备监控系统软件，可以实现对照明系统的远程监控。

六、配置清单

序号	名称	规格型号	单位	数量
1	漏电开关	DZ47LE32 C16 2P+N	个	1
2	空开	1P	个	11
3	按钮开关	红	个	11
4	按钮开关	绿	个	6
5	按钮开关	红	个	2
6	指示灯	红	个	1
7	照度传感器	4-20mA	个	1
8	无极电子调压	0-220V无极调节	个	1
9	双位大翘板开关	86型	个	1
10	单位大翘板开关	86型	个	4
11	调光器	86型输出0-10V	个	1
12	可调光电子整流器	输入控制0-10V	个	1
13	3路遥控开关		个	1
14	触摸延时开关	86型	个	1
15	人体感应开关	86型	个	1
16	声控开关	86型	个	1
17	自动应急装置	6V供电	套	5
18	单相调压模块	10A	个	2
19	PLC		套	1
20	触摸屏		个	1
21	中继		套	20
22	DDC		套	1
24	航空插座	YD48K42	套	1
25	航空照明灯		个	1
