空气热湿处理试验台

文章来源：

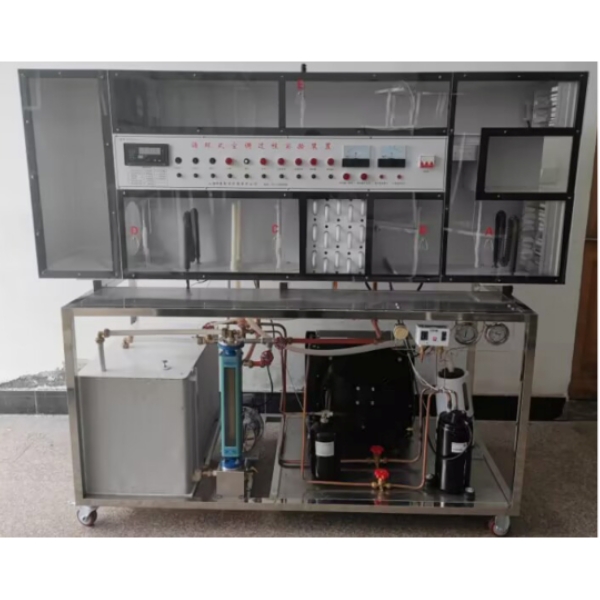

产品名称：空气热湿处理试验台
产品型号：QY-LY202
产品价格：

一、功能：

空气热湿处理实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构由空气循环系统、加湿器、加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。在实验中,还可以对空气的温度、湿度、流量进行测量，并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。

1、产品应用范围：

1.1用它可以模拟不同季节室内和室外的环境和空气处理调节的方法，进行集中式空调系统不同循环形式的空气调节实验。

1.2还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。

1.3装置具有透明风管，可直观地观察和测试。

2 、产品使用工作环境：

2.1工作环境温度： 0-40℃。

2.2工作环境湿度： < 80%。

2.3电源：单相380V。

3、技术及性能参数：

3.1制冷量： 950kcal/h，制热量：3kW；

3.2蒸发气面积 12平方米；换热器面积12平方米；

3.3转子流量计：流量范围40-400L/h，流量计前应装Y型过滤器。

3.4制冷剂 R22 2公斤；

3.5压缩机功率：1.5P ；

3.6蒸发器水箱：650*400*450 mm，并在水箱底部设置排水口及阀门，便于排水；同时，水箱上部为可拆卸面盖，且上部离其它面净距要大于200 mm，便于维护人员冲洗水箱及擦洗箱内盘管。

3.7水泵：功率370W，扬程 35米，流量4.2m3/h。

4、系统配置清单

序号	名称	规格型号	数量
1	移动式不锈钢实验台		1套
2	16路智能巡检仪	XMZ-J1638	1套
3	储液罐	1HP	1套
4	膨胀阀	NRF3HW100	1套
5	电动风门		1套
6	超声波加湿器	GO-2028	1套
7	配电控制箱		1套
8	压缩机	日立SL232	1套
9	冷凝器	12平方	1套
10	风机	轴流HY2006	1台
11	表冷器		1套
12	水泵	JET60	1台
13	干加热器		1套
14	喷淋器		1套
15	转子流量计	LZB-15	1台
16	压力表	高、低压	1套
17	电流表	44L1	1套
18	电压表	44L1	1套
19	高低压控制器	P830	1套
20	温控器		1套
21	有机玻璃风道		1套
22	ABS及铝塑管管路系统		1套
23	风速仪	TM856	1台
24	温度测试系统	K型热电偶	1套
