过程测量仪表技能实训装置QY-GCKZ07

    文章来源:

  • 产品名称:过程测量仪表技能实训装置QY-GCKZ07
  • 产品型号:QY-GCKZ07
  • 产品价格:128000元

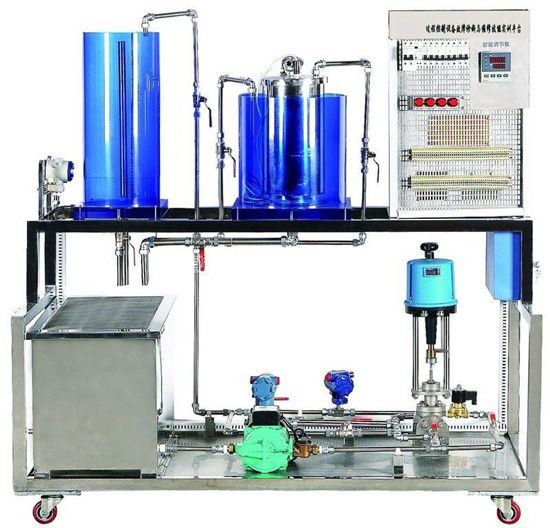

过程测量仪表技能实训装置

一、产品简介
QY-GCKZ07过程测量仪表技能实训装置是根据《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲开发生产。装置控制部分采用不锈钢网孔板,传感器的二次测量仪表安装在网孔板上,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手能力,同时对于现场仪表的接线更加直观明了。
二、技术参数
1. 输入电压:单相三线~220V±10%  50HZ
2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3. 整体尺寸:160cm×75cm×154cm
4. 装置容量:≤3kVA
三、系统组成
被控对象(不锈钢框架):
1. 动力系统:1套
2. 水箱:2套
3. 储水箱:1套
4. 液位:1路压力变送器进行水箱液位检测
5. 流量:1路涡轮流量计进行管道流量检测
6. 压力:1路差压变送器进行阀门前后端压力差检测
7. 温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测
8. 管路:若干
9. 阀门:若干
控制系统(网孔板):
1. 网孔板:1套
2. 漏电保护器:5个
3. 开关电源:1个
4. 单相调压模块:1个
5. K分度热电偶冷端补偿器:1个
6. 接线端子排:若干
7. 智能仪表:1个
配件:常用工具及装置配套件
四、实训项目
1. 实训装置的结构组成和系统认识
2. 传感器工作原理的认识
(1) 压力变送器的工作原理认识
(2) 涡轮流量计的工作原理认识
(3) 差压变送器的工作原理认识
(4) PT100热电阻的工作原理认识
(5) K分度热电偶的工作原理认识
3. 传感器安装测量技能实训
(1) 压力变送器的检测
(2) 涡轮流量计的检测
(3) 差压变送器的检测
(4) PT100铂电阻的检测
(5) K分度热电偶的检测
