摇臂钻床电气培训装置

文章来源：

产品名称：摇臂钻床电气培训装置
产品型号：Z3040B
产品价格：

1、功能要求：要求可用于课堂机床电气控制演示、机床电气控制原理性的操作实训。适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

2、输入电源三相四线AC380V+10%50Hz;

3、装置容量 ≤1.0KVA;

4、外形尺寸≥1400mmx700mm×1535mm

5、安全保护要求:具有短路与过载保护功能、漏电压、漏电流和接地保护，安全符合国家标准。

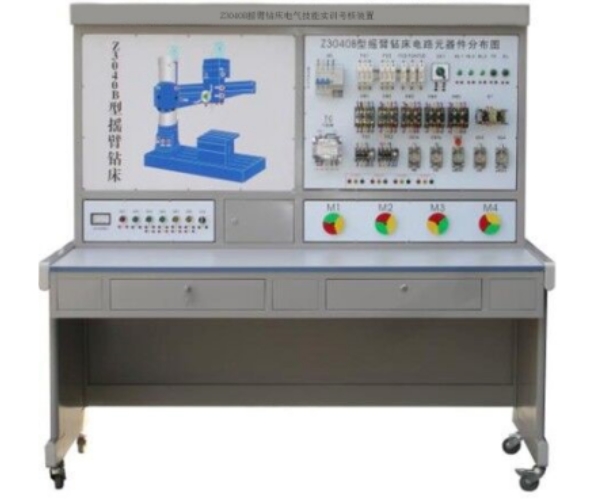

6、总体结构要求实训装置配置左右两个面板，左边是机床操作面板及机床示意图，右边是机床控制电路器件安装面板，面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在该面板上进行，指示灯用于指示机床的相应动作。面板上印有 Z3040B摇臂钻床示意图与原理图，能直观地看清该铣床的外形轮廓，设有32个故障设置开关。

7、电机动作安装板要求三个380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。此面板为电机测试面板，机床三个电动机分别引出到该面板上。

8、设备考核内容及故障设置一览表故障开关故障现象

K1 机床无法启动 V12断开，控制回路无电电压

K2 液压泵电机无法启动 SB1到802点连线开路

K3 液压泵电机无法启动 KM1线圈到2号线连线开路

K4 液压泵电机无法启动 FR1到804点连线开路

K5 液压泵电动机和砂轮电动机、冷却泵电动机都无法启动 KUD常开触头到804点连线开路

K6 砂轮电动机、冷却泵电动机无法启动 SB3到806点连线开路

K7 砂轮电动机、冷却泵电动机无法启动 SB4到KM2线圈连线开路

K8 砂轮电动机、冷却泵电动机控制无法自锁 KM2自锁触头到807点连线开路

K9 砂轮电动机无法启动 KM2线圈到6号线连线开路

K10 砂轮电动机、冷却泵电动机无法启动 FR2、FR3之间连线8号线连线开路

K11 砂轮架无法上升 SB5、KM4常开触头之间连线9号线开路

K12 砂轮架无法上升 KM3线圈到10号线连线路

K13 砂轮架无法下降 SB6、KM3常闭触头之间连线11号线开路

K14 砂轮架无法下降 KM4线圈、KM3常闭触头之间12号线开路

K15 电磁吸盘不能工作 SB7到815点连线开路，KM5、KM6不能吸合

K16 电磁吸盘充磁不能自锁 KM5自锁触头到14号线连线开路

K17 电磁吸盘不能进行充磁 KM6常闭触头到14号线连线开路，KM5不能吸合

K18 电磁吸盘不能进行充磁 KM5线圈到KM6常闭触头连线开路，KM5不能吸合

K19 电磁吸盘不能退磁 SB9、KM5常闭触头之间连线开路，KM6不能吸合

K20 电磁吸盘不能退磁 KM6线圈到KM5常闭触头连线开路，KM6不能吸合

K21 液压泵电动机、砂轮电动机、冷却泵电动机无法启动；电磁吸盘充磁里，YH灯不亮；电磁吸盘退磁时，YH灯不亮。整流电路到0号线连线开路

K22 液压泵电动机、砂轮电动机、冷却泵电动机无法启动；电磁吸盘充磁里，YH灯不亮；电磁吸盘退磁时，YH灯不亮。整流电路到18号线连线开路

K23 液压泵电动机、砂轮电动机、冷却泵电动机无法启动 KUD线圈到23点开路

K24 电磁吸盘退磁时，YH灯不亮 KM6常开触头到21点开路，电磁吸盘无电压

K25 电磁吸盘充磁、退磁时，YH灯不亮电磁吸盘到24号线连线开路，电磁吸盘无电压
