动平衡原理实验台QY-JX06

    文章来源:

  • 产品名称:动平衡原理实验台QY-JX06
  • 产品型号:QY-JX06
  • 产品价格:48000元

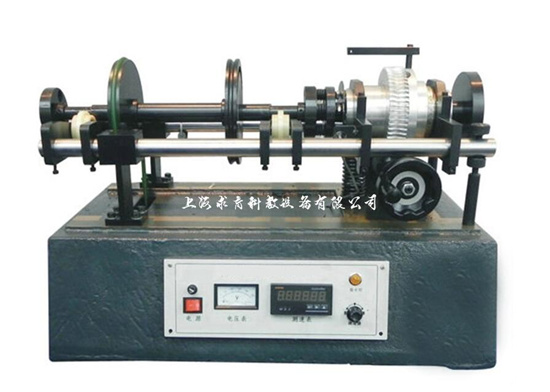

动平衡原理实验台


一、产品概述
QY-JX06实验台的转子安装在框型摆架上的支撑滚轮上,摆架在左端硬性支撑,右端悬浮式安装。通过刚性转子的动平衡实验,可以使学生直观、深入地理解动平衡的原理以及实验室过程中各偏心轮的适时状况(偏心角度、质径积、转速大小等)。如:不平衡质量对动平衡的影响、不平衡质量相对转子中心位置对动平衡的影响及两盘偏心质量间夹角对动平衡的影响。
二、实验内容
1.不平衡质量对动平衡的影响
2.各不平衡质量相对相位角的变化对动平衡影响;
3.计算达到动平衡被测转子上不平衡质量与补偿盘上补偿质量质径积的大小的方法。
三、技术参数
1.电机功率:90W
2.工作电压:220V
3.电动机转速范围:0-1400rpm;
4.百分表量程:0-10mm
5.动平衡转速:450rpm
6.试件质量:≤10kg
7.试件最大直径:Φ=200mm
