运动控制实验装置QY-JXCX06

    文章来源:

  • 产品名称:运动控制实验装置QY-JXCX06
  • 产品型号:QY-JXCX06
  • 产品价格:

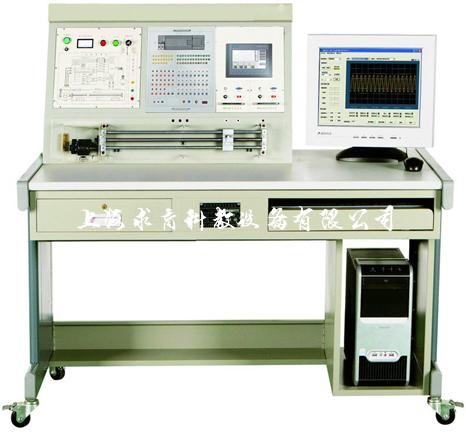

运动控制实验装置

一、产品特点
QY-JXCX06运动控制实验装置是根据国家机电一体化教学的要求而开发的,可作为机械制造及自动化,自动化等专业的《机电传动与控制》、《电机控制》、《计算机控制技术》、《机电一体化系统》、《运动控制》等课程的配套实验教学模型,由运动控制器、伺服电机及伺服驱动器、滚珠丝杆等组成。
二、技术性能
1、输入电压:单相三线制 ~220V±10% 50Hz
2、工作环境:温度范围-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1KVA
4、外形尺寸:120cm×70cm×105cm
三、系统组成
1、实验装置由实训桌、实训平台等组成。
2、小车运动控制系统实物模型
由运动小车、滚珠丝杆传动机构、三菱伺服电机MR-JE-20A及三菱伺服驱动器HF-KN23J-S100、光电传感器、接近开关、开关电源等组成,通过传感检测、PLC编程,实现传动控制、键值优化比较行走控制、定向控制、定位控制、加减速控制、报警运行控制、点动控制、位置显示控制,该系统外观精美,体积紧凑,重量轻,坚固又相对精巧,行程范围:0.6米,装有4只光电传感器、5只接近开关和2只行程开关进行位置反馈。实验系统能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计
